در دنیای پیچیده و گسترده صنایع امروز، هر جزئی هرچند کوچک، نقشی حیاتی در پایداری و ایمنی کل سیستم ایفا میکند. بست لوله استیل یکی از این اجزای به ظاهر ساده اما بسیار کلیدی است که وظیفه نگهداری، تثبیت و مهار لولهها و خطوط انتقال سیال را بر عهده دارد . با گذشت زمان، بستها از یک قطعه ساده به راهکارهای مهندسی پیشرفتهای تبدیل شدهاند که برای مقابله با چالشهایی مانند لرزش، خوردگی و فشارهای شدید طراحی شدهاند.
فولاد ضدزنگ (استنلس استیل) به دلیل مقاومت فوقالعاده در برابر خوردگی، طول عمر بالا، و پایداری در برابر دما و فشار، به متریال ایدهآل برای تولید بستهای لوله تبدیل شده است. این ماده نه تنها عملکردی قابل اعتماد ارائه میدهد، بلکه کاملاً قابل بازیافت بوده و با استانداردهای سختگیرانه صنایع حساس مانند صنایع غذایی و دارویی سازگار است . این مقاله راهنمای جامعی است که به شما کمک میکند تا با انواع بستهای استیل، خواص فنی آنها و نکات کلیدی برای یک انتخاب و نصب صحیح آشنا شوید.
انواع بست لوله استیل؛ راهنمای انتخاب بر اساس کاربرد
بست لوله استیل بر اساس طراحی و نحوه کاربردشان به دستههای متنوعی تقسیم میشوند. آشنایی با این دستهبندیها به شما امکان میدهد تا بهترین گزینه را برای پروژه خود انتخاب کنید.
انواع اصلی بست لوله
بست لوله استاندارد (Standard pipe clamps)
گیرههای استاندارد معمولاً با استفاده از دو پیچ – یکی در دو طرف گیره – ثابت میشوند. بسته به کاربرد، میتوانند روکشدار یا بدون روکش باشند و معمولاً طیف وسیعی از اندازهها برای انتخاب وجود دارد. این بستها رایجترین نوع بستهای استاندارد هستند . بستهای تکپیچ برای لولههای سبک و کمفشار استفاده میشوند، در حالی که بستهای دوپیچ با توزیع یکنواختتر فشار، استحکام بیشتری را برای لولههای سنگینتر فراهم میکنند . برخی از نسخههای مدرنتر بستهای استاندارد تکپیچ دارای سیستم قفل سریع هستند که نصب آنها را سریعتر و آسانتر میکند و بهترین گزینه برای نصب مستقیم لولههای فلزی یا پلاستیکی هستند
بست لوله پلاستیکی (Plastic pipe clamps)
گیرههای پلاستیکی عمدتاً در لولههای پلاستیکی یا لولههای مسی خانگی استفاده میشوند. آنها برای بارهای سبک و لولههای با قطر کمتر عالی هستند. همچنین به دلیل زمان نصب سریع، برای کارهایی که در آنها به گیرههای زیادی نیاز است، عالی هستند. بهترین گزینه برای تاسیسات بهداشتی، گرمایشی و الکتریکی و همچنین محیطهای خورنده هستند.
بست لوله سنتی (Traditional pipe clamps)
گیرههای سنتی شامل پیچهای U شکل و گیرههای زینی هستند که بیشتر برای نگه داشتن لولههای فولادی یا مسی استفاده میشوند. آنها هیچ پوشش داخلی ندارند، بنابراین برای لولههایی مناسب هستند که متغیرهای اضافی مانند عایق دما یا صدا برای در نظر گرفتن وجود ندارد.
برای لولههای فولادی و مسی با قطر بزرگ که در آنها یک براکت سنتی و پایه ترجیح داده میشود و هیچ الزام خاصی برای پوشش لاستیکی وجود ندارد، بهترین گزینه است.
بست لوله سنگین (Heavy duty pipe clamps)

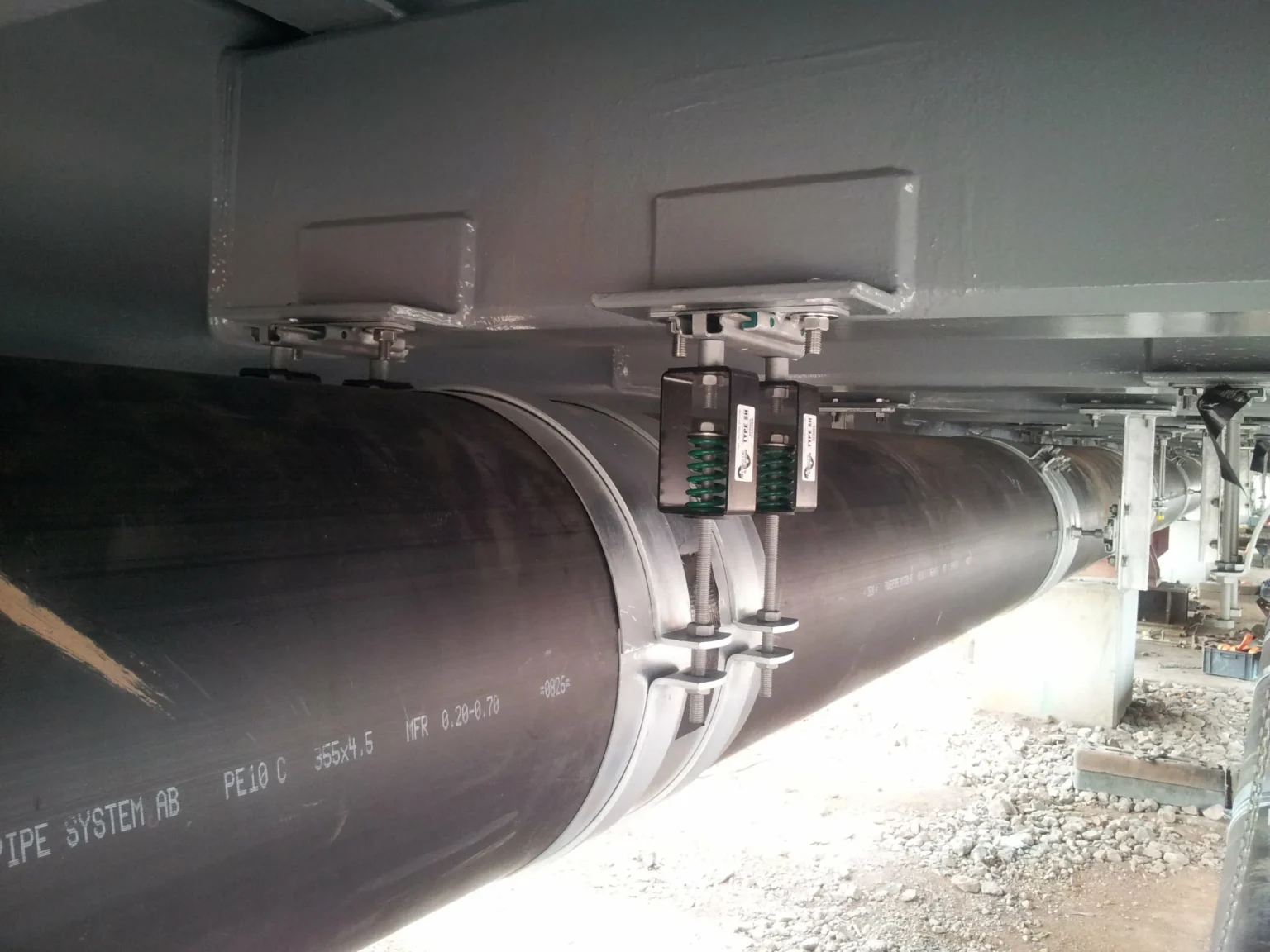

گیرههای سنگین تحمل بار کاری ایمن بالایی دارند، بنابراین برای استفاده در مواردی که نیاز به تکیهگاه بار سنگین است، طراحی شدهاند. میتوان از آنها در داخل و خارج از منزل استفاده کرد و هم با آستر و هم بدون آستر در دسترس هستند. آنها دارای ویژگیهای مدرنی هستند که نصب آنها را نسبت به گیرههای سنتی آسانتر میکند. نگاهی به نحوه استفاده از تکیهگاههای لوله سنگین ما برای محکم کردن لولههای گرمایش منطقهای به زیر پل بیندازید. بهترین گزینه برای نصب ایمن لولههای سنگین در داخل یا خارج از منزل می باشد
بستهای نگهدارنده و دیواری
- بستهای پایهدار: این بستها با ایجاد فاصله بین لوله و سطح اتصال، از خوردگی ناشی از تماس مستقیم جلوگیری میکنند، به خصوص در محیطهای مرطوب . قسمت نگهدارنده لوله میتواند از جنس پلیمر باشد که علاوه بر ساپورت، به عنوان عایق نیز عمل میکند . این بستها در انواع یکطرفه و دوطرفه موجود هستند .
- بستهای کرپی (U-Bolt): بست کرپی که به دلیل شباهت به حرف U انگلیسی به این نام خوانده میشود، برای مهار لولهها و جلوگیری از لرزش و جابهجایی آنها در اثر جریان سیال یا ارتعاشات طراحی شده است . این بست در صنایع سنگین مانند کشتیسازی برای مهار لولهها و کابلهای ضخیم کاربرد وسیعی دارد . بست کرپی از یک میله خمیده U شکل، یک صفحه نگهدارنده و مهره تشکیل شده است .
بستهای آویز و سقفی
- بست رگلاژی: این بست یکی از پرکاربردترین بستها در تاسیسات است و قابلیت تنظیم ارتفاع لوله را فراهم میکند . این ویژگی به خصوص در لولهکشی فاضلاب برای ایجاد شیب مناسب بسیار حیاتی است. در مقایسه با بستهای دنبالهدار T، بست رگلاژی به دلیل قابلیت تنظیم پس از جوشکاری، انعطافپذیری بیشتری را برای پروژه فراهم میکند.
- بست دنبالهدار T: این بستها فاقد قابلیت تنظیم ارتفاع پس از نصب هستند و برای تغییر ارتفاع باید از محل جوشکاری جدا شوند. بست دنبالهدار T یکی از سادهترین و پرکاربردترین بستهای آویز محسوب میشود که با جوشکاری به سقف متصل میگردد .
- بست گلابی (اسپرینکلر): این بست به دلیل شکل ظاهریاش نامگذاری شده و اصلیترین کاربرد آن در سیستمهای اطفاء حریق برای مهار لولههای آتشنشانی است . این بستها سبک و مقاوم در برابر فشار هستند و مطابق با استانداردهای ایمنی تخصصی مانند UL و FM تولید میشوند .
بستهای تخصصی

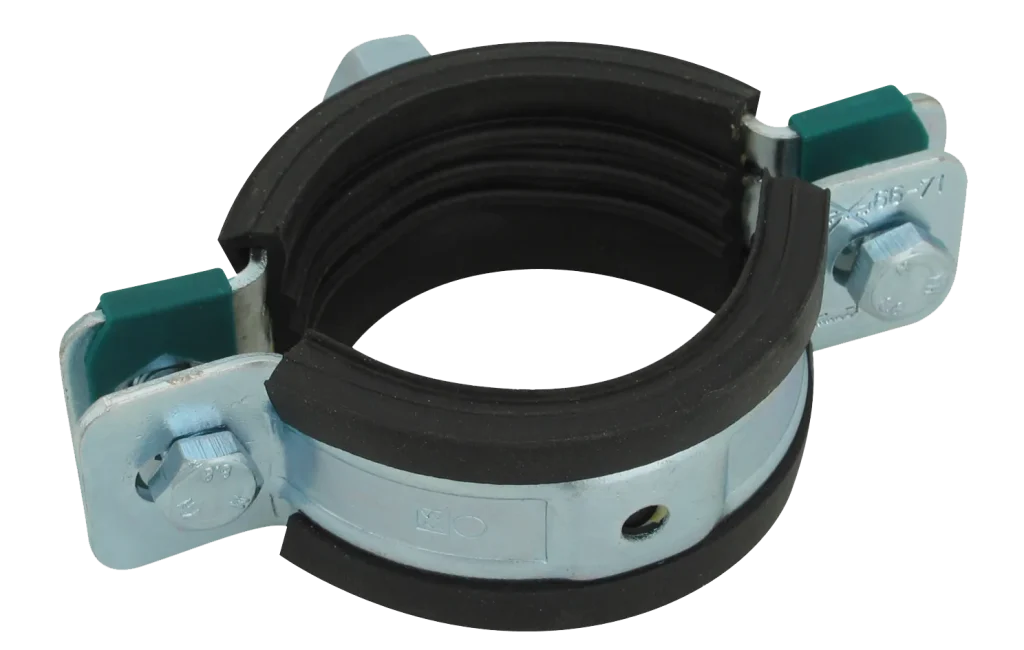

- بستهای عایقدار و روکشدار: این بستها با روکشهایی از جنس PVC، EPDM یا لاستیک تولید میشوند که از تماس مستقیم فلز با فلز جلوگیری کرده و به کاهش لرزش و صدای ناشی از حرکت سیال در لوله کمک میکنند . همچنین، این روکشها در محیطهای مرطوب از خوردگی جلوگیری میکنند. بستهای با روکش EPDM مشکی برای لولههای استیل و بستهای با روکش EPDM سبز برای لولههای پلاستیکی مناسب هستند.
- بستهای سنگین: این بستها برای تحمل بارهای بسیار سنگین در محیطهای داخلی و خارجی طراحی شدهاند و از فولاد ساخته میشوند.
تحلیل متریال و خواص فنی؛ استیل ۳۰۴ و ۳۱۶
انتخاب گرید مناسب بست لوله استیل، یک تصمیم کلیدی است که بر مقاومت و طول عمر سیستم تأثیر مستقیم میگذارد. بستهای استیل عمدتاً از گریدهای آستنیتی سری ۳۰۰، بهویژه استیل ۳۰۴ و ۳۱۶، ساخته میشوند که مقاومت بسیار خوبی در برابر خوردگی دارند.
انواع بست لوله استیل چگونه کار میکنند؟
در بیشتر موارد، گیرههای لوله با محکم کردن لوله به دور آن و آویزان کردن آن از یک سطح یا سیستم ریلی کار میکنند. آنها به سادگی دور لوله قفل میشوند تا آن را در جای خود محکم کنند تا محکم شود. با این حال، از آنجایی که انواع مختلفی از گیره لوله وجود دارد، متوجه خواهید شد که میتوانند کمی متفاوت عمل کنند.
گیرههای استاندارد با محکم کردن دو پیچ در محل، یکی در دو طرف گیره، کار میکنند. نسخههای پیشرفتهتر گیرههای استاندارد میتوانند شامل گیرههای لوله تک پیچ برای محکم کردن سریعتر و گیرههای دو پیچ پیشرفتهتر باشند که دارای ویژگیهای اضافی مانند واشرهای ضد ریزش و مهرهها و پیچهای قفل شونده هستند.
گیرههای زینی با محکم کردن بالای نیمی از لوله کار میکنند، در حالی که نیمه دیگر روی یک سطح صاف قرار میگیرد.
آویزهای لوله یا پیچهای U شکل به لوله اجازه میدهند تا در قسمت پایین گیره قرار گیرد. آویز معمولاً در بالا به یک قطعه پایه ثابت میشود.
تصاویر زیر نشان میدهند که استفاده از فلش چقدر آسان است.
استانداردها و مشخصات فنی بینالمللی؛ تضمین کیفیت
رعایت استانداردهای بینالمللی در تولید بستهای استیل، کیفیت، ایمنی و انطباق محصول را تضمین میکند.
- استانداردهای DIN (آلمان): استاندارد DIN 3017 برای بستهای فلزی و شلنگ و DIN 3570 برای بستهای کرپی ، مشخصات فنی و ابعادی این محصولات را تعیین میکنند.
- استانداردهای ASTM و ASME (آمریکا): استاندارد ASTM A193 برای پیچ و مهرههای استیل در کاربردهای فشار و دمای بالا و استاندارد ASTM F708 راهنمای طراحی و نصب آویزهای لوله را ارائه میدهد. همچنین، ASME B1.1 مشخصات رزوه پیچ و مهره را تعیین میکند تا از تناسب و اتصال صحیح اطمینان حاصل شود .
- استاندارد ISO (بینالمللی): استاندارد ISO 3506-1 به طور خاص به خواص مکانیکی پیچ و مهرههای استنلس استیل (گریدهای A2 معادل ۳۰۴ و A4 معادل ۳۱۶) میپردازد .
- استانداردهای تخصصی: MSS SP-58 استانداردهای انجمن تولیدکنندگان آمریکا برای بستها و ساپورتهای لوله است ، و NFPA الزامات فنی بستهای گلابی (اسپرینکلر) را در سیستمهای اطفاء حریق مشخص میکند.
راهنمای نصب و بهترین شیوههای اجرایی
نصب صحیح بستهای لوله به اندازه انتخاب آنها اهمیت دارد. یک بست نامناسب یا نصب نادرست میتواند منجر به لرزش، نشتی و خرابی سیستم شود.
- آمادهسازی: قبل از نصب، بست مناسب با اندازه و نوع لوله و شرایط محیطی را انتخاب کنید.
- نصب: بست باید به صورت دقیق در محل خود قرار گیرد . برای بستهای آویز سقفی، معمولاً از راد و اچکیدی (HKD) برای اتصال به سقف استفاده میشود.
- محکمسازی: لوله را در بست قرار داده و با ابزار مناسب (مانند آچار یا پیچگوشتی) محکم کنید . در بستهای دوپیچ یا کرپی، مهرهها باید به صورت یکنواخت و متناوب سفت شوند تا فشار به طور متقارن اعمال گردد و از کج شدن لوله جلوگیری شود .
- بازبینی: پس از نصب، اتصالات را بازبینی کنید تا از محکم بودن بست و عدم وجود لقی اطمینان حاصل شود.
ملاحظات خرید و انتخاب بست لوله استیل
انتخاب بست مناسب، یک تصمیم مهندسی است که بر عملکرد، ایمنی و هزینههای بلندمدت پروژه تأثیر میگذارد.
- محیط کاری: اگر محیط مرطوب، اسیدی یا در معرض کلرید است، گرید استیل ۳۱۶ ضروری است.
- نوع و جنس لوله: قطر، جنس و وزن لوله باید با ظرفیت تحمل بست هماهنگ باشد.
- تامین از منابع معتبر: خرید از تولیدکنندگان یا فروشندگان شناختهشده، تضمینکننده اصالت محصول و انطباق با استانداردها است.
- تحلیل هزینه-فایده: بستهای استیل و به خصوص گرید ۳۱۶ گرانتر هستند . اما این هزینه بالاتر در بلندمدت به دلیل مقاومت در برابر خوردگی و عمر طولانی، میتواند اقتصادیتر باشد و هزینههای نگهداری و تعمیر را کاهش دهد.
نتیجهگیری
بست لوله استیل، عنصری حیاتی در سیستمهای لولهکشی مدرن است که نقشی اساسی در ایمنی، پایداری و طول عمر زیرساخت ایفا میکند. انتخاب و نصب صحیح آن نیازمند درک عمیق از انواع، خواص متریال (به ویژه تفاوت بین گریدهای ۳۰۴ و ۳۱۶)، و استانداردهای فنی است.
با در نظر گرفتن این نکات، میتوانید بست لولهای را انتخاب کنید که نه تنها نیازهای فنی پروژه شما را برآورده میکند، بلکه یک سرمایهگذاری بلندمدت هوشمندانه برای تضمین ایمنی و کاهش هزینههای عملیاتی به شمار میرود.
