فرآیند کشش ورق استیل، یک روش تولید پیشرفته در حوزه شکلدهی فلزات است که طی آن یک ورق فلزی تخت با استفاده از نیروی مکانیکی یک سنبه، به داخل یک حفره قالب کشیده میشود. این فرآیند با حفظ ضخامت اصلی ورق، یک قطعه توخالی و بدون درز با عمقی بیشتر از قطر یا حداقل عرض آن تولید میکند. این ویژگی، فرآیند کشش عمیق را از کشش ساده، که در آن ماده نازک میشود، متمایز میکند.
مزایای کلیدی فرآیند کشش ورق استیل، تولید قطعات یکپارچه و با دقت ابعادی بالا است که استحکام ماده را از طریق سختکاری کرنش افزایش میدهد. همچنین، امکان تولید در حجم بالا و با چرخههای سریع، این روش را به یک راهکار مقرونبهصرفه تبدیل کرده است. کشش ورق استیل به دلیل توانایی در تولید اشکال پیچیده، در طیف گستردهای از صنایع مانند خودروسازی، هوافضا و لوازم خانگی کاربرد دارد.
اصول مکانیکی و اجزای فرآیند کشش ورق استیل
درک دقیق اصول مکانیکی کشش عمیق برای تضمین کیفیت و جلوگیری از عیوب حیاتی است. اجزای اصلی کشش ورق استیل عبارتند از:
- سنبه (Punch): بخش نر قالب است که ورق را به داخل حفره قالب فشار میدهد و شکل داخلی قطعه را ایجاد میکند.
- قالب (Die): بخش ماده را به داخل حفره میکشد و شکل خارجی قطعه را تعیین میکند.
- نگهدارنده ورق (Blank Holder): یک صفحه تحت فشار که ورق را محکم روی سطح قالب نگه میدارد تا از چروکیدگی جلوگیری کرده و جریان ماده را کنترل کند.
در طول فرآیند کشش ورق استیل، ورق تحت یک سیستم پیچیده از تنشها قرار میگیرد. در ناحیه فلنج، تنش کششی شعاعی (ناشی از نیروی سنبه) و تنش فشاری مماسی (حلقهای) وجود دارد. تنش مماسی میتواند باعث چروکیدگی شود که توسط نیروی نگهدارنده ورق کنترل میشود. لقی بین سنبه و قالب نیز باید با دقت تنظیم شود؛ لقی کم میتواند منجر به پارگی و لقی زیاد به چروکیدگی منجر خواهد شد.
یک تصور نادرست این است که کشش عمیق هرگز شامل کشش ماده نمیشود. در حالی که در فرآیند کشش عمیق خالص ضخامت ثابت میماند، در عمل بسیاری از اشکال پیچیده امروزی با ترکیبی از کشش و کشش عمیق تولید میشوند. اگر جریان ماده محدود شود، ماده به جای کشیده شدن، مجبور به کشش میشود که میتواند به نازک شدن موضعی و پارگی منجر گردد.
ماشین حساب قیمت و وزن ورق استیل
فرمول نیروی کشش عمیق (Deep Drawing Force)
این فرمول برای تخمین نیروی حداکثری مورد نیاز برای کشیدن ورق به داخل قالب به کار میرود:
نیروی کشش عمیق = π × (d + t) × t × UTS
اجزای فرمول:
- d: قطر سنبه (Punch diameter)
- t: ضخامت ورق خام (Blank thickness)
- UTS: استحکام کششی نهایی ماده (Ultimate Tensile Strength)
فرمول نسبت کاهش کشش (Draw Reduction Ratio)
این فرمول برای محاسبه نسبت کاهش قطر ورق در فرآیند کشش استفاده میشود:
نسبت کاهش کشش × قطر پولک خام = (قطر پولک خام - قطر سنبه)
بهطور معمول، نسبت کاهش کشش برای اولین مرحله ۵۰٪ و برای مراحل دوم و سوم به ترتیب ۲۵٪ و ۲۰٪ در نظر گرفته میشود.
مقدار استحکام کششی نهایی را مطابق با دیتاشیت ماده خود تغییر دهید
بهطور کلی برای مرحله اول، دوم و سوم کشش، نسبت کاهش کشش میتواند به ترتیب ۵۰٪، ۲۵٪ و ۲۰٪ باشد.
انتخاب مواد و خواص مکانیکی کلیدی کشش ورق استیل
موفقیت فرآیند کشش عمیق به انتخاب گریدی از فولاد بستگی دارد که دارای خواص مکانیکی مناسب باشد. این فرآیند به بهترین شکل با فلزات شکلپذیر (Ductile) انجام میشود. خواص کلیدی برای این فرآیند عبارتند از:
- مقاومت تسلیم (Yield Strength): هرچه مقاومت تسلیم کمتر باشد، ماده راحتتر تغییر شکل میدهد و برگشت فنری کمتری خواهد داشت.
- درصد ازدیاد طول (Elongation Percentage): این شاخص توانایی ماده در تغییر شکل پلاستیک قبل از پارگی را نشان میدهد و مقادیر بالاتر آن برای کشش عمیق ایدهآل است.
- توان سختکاری کرنش (n-value): این مقدار، توانایی ماده در توزیع یکنواخت کرنش را اندازهگیری میکند. مادهای با
n-value بالاتر، از نازک شدن موضعی و گردنهکشی (necking) جلوگیری میکند. - نسبت کرنش پلاستیک (r-value): مهمترین پارامتر برای ارزیابی کشش عمیق است.
r-value نسبت کرنش در جهت عرض به کرنش در جهت ضخامت را اندازهگیری میکند. هرچهr-value بزرگتر از ۱ باشد، به این معنی است که ماده در برابر نازک شدن در جهت ضخامت مقاومت میکند، که رفتار ایدهآل برای کشش عمیق است.
گریدهای رایج استیل ضدزنگ برای کشش عمیق:
بسیاری از گریدهای استیل ضدزنگ به دلیل شکلپذیری عالی، مقاومت به خوردگی و استحکام، برای کشش عمیق مناسب هستند. دو گروه اصلی از فولادهای ضدزنگ در این فرآیند استفاده میشوند:
- گریدهای آستنیتی (سری ۳۰۰): این گریدها به دلیل محتوای نیکل بالا، شکلپذیری بسیار خوبی دارند.
- گرید ۳۰۴: رایجترین گرید آستنیتی که به دلیل توانایی در کشش عمیق شدید، برای تولید سینکهای آشپزخانه و قابلمهها استفاده میشود.
- گرید ۳۱۶: به دلیل وجود مولیبدن، مقاومت بهتری در برابر خوردگی در محیطهای کلریدی دارد و برای کاربردهای دریایی و پزشکی مناسب است.
- گریدهای فریتی (سری ۴۰۰): این گروه نیز برای کشش عمیق استفاده میشود.
- گرید ۴۳۰: یک گرید فریتی عمومی با شکلپذیری مشابه فولاد کربن.
- گرید ۴۰۴: این گرید خاصیت داکتیلیته و قابلیت فرمدهی بالایی از طریق کشش عمیق دارد.
- گرید ۴۳۶: به دلیل وجود مولیبدن برای کاربردهای کششی طراحی شده و سختی و مقاومت سایشی بالاتری دارد.
فناوریهای پرس و ابزارآلات
انتخاب پرس مناسب برای کشش عمیق، تأثیری مستقیم بر کیفیت و بهرهوری فرآیند دارد.
- پرسهای هیدرولیک: نیروی یکنواخت و قابل کنترل در تمام طول ضربه را فراهم میکنند. این ویژگی، آنها را برای کشش عمیق ایدهآل میسازد، زیرا خطر پارگی و چروکیدگی را کاهش میدهند و باعث افزایش طول عمر ابزار میشوند.
- پرسهای مکانیکی: سرعت بالایی دارند، اما نیروی آنها در انتهای ضربه به حداکثر میرسد و کنترل کمتری بر نیرو دارند. این پرسها برای کشش عمیق مناسب نیستند و خطر پارگی را افزایش میدهند.
جدول ۱: مقایسه پرسهای هیدرولیک و مکانیکی برای کشش عمیق
| ویژگی | پرس هیدرولیک | پرس مکانیکی |
| ویژگی نیرو | پایدار، قابل کنترل در تمام طول ضربه | پرتابی و سریع، حداکثر نیرو در انتهای ضربه |
| سرعت تولید | کندتر، مناسب برای فرآیندهای با زمان چرخه طولانی | بسیار سریع، ایدهآل برای تولید با حجم بالا |
| کنترل | کنترل دقیق بر سرعت و نیرو | کنترل محدود بر نیرو و سرعت |
| مناسب برای | کشش عمیق، اشکال پیچیده، مواد حساس | پانچینگ، بلنکینگ، اشکال ساده و کمعمق |
| مزیّت | کاهش خطر پارگی و چروکیدگی، عمر طولانی ابزار | سرعت چرخه سریع، هزینه اولیه کمتر |

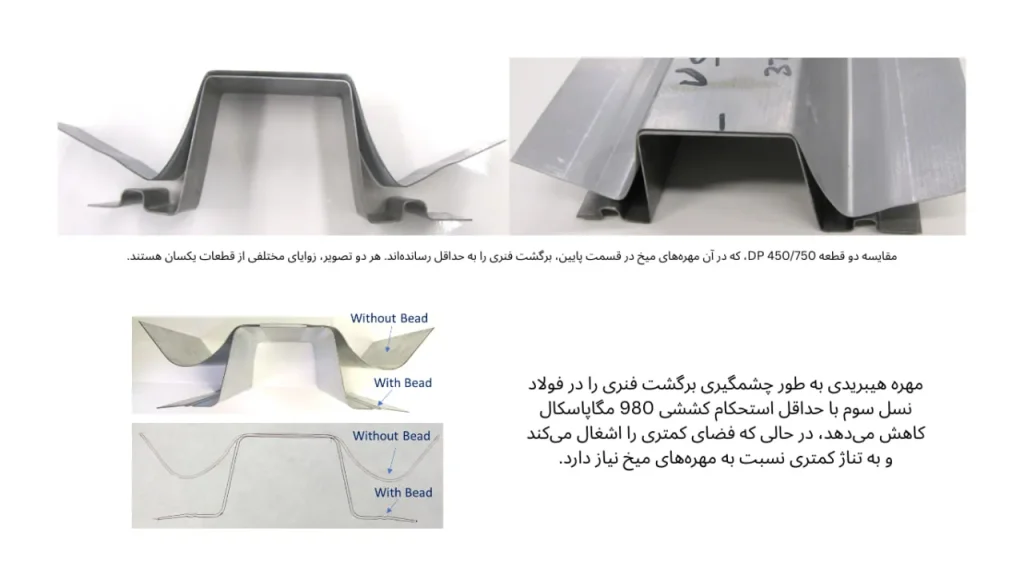

طراحی ابزارآلات نیز بسیار مهم است. استفاده از مواد مقاوم در برابر سایش مانند آلیاژهای برنز آلومینیوم و سطوح صیقلی برای ابزارآلات به کاهش اصطکاک و جلوگیری از چسبیدن (galling) کمک میکند. استفاده از “مهرههای کشش” (Draw Beads) نیز یک روش رایج برای کنترل جریان ماده است.
عیوب متداول و راهکارهای پیشگیری
- چروکیدگی (Wrinkling): این عیب به صورت موجدار شدن در ناحیه فلنج رخ میدهد و ناشی از نیروی ناکافی نگهدارنده ورق است. راهکار اصلی، افزایش نیروی نگهدارنده ورق تا حد مطلوب است.
- پارگی (Tearing): زمانی اتفاق میافتد که تنش کششی از حد شکلپذیری ماده فراتر رود. علل آن میتواند نیروی بیش از حد نگهدارنده ورق، لقی کم بین سنبه و قالب یا هندسه نامناسب باشد. برای جلوگیری از آن، تنظیم دقیق لقی و روانکاری مناسب ضروری است.
- ایجاد گوش (Earing): ایجاد لبههای ناصاف و قلهمانند در لبه بالایی قطعه کشیده شده است که به دلیل ناهمسانگردی (anisotropy) در ساختار دانه ماده رخ میدهد.

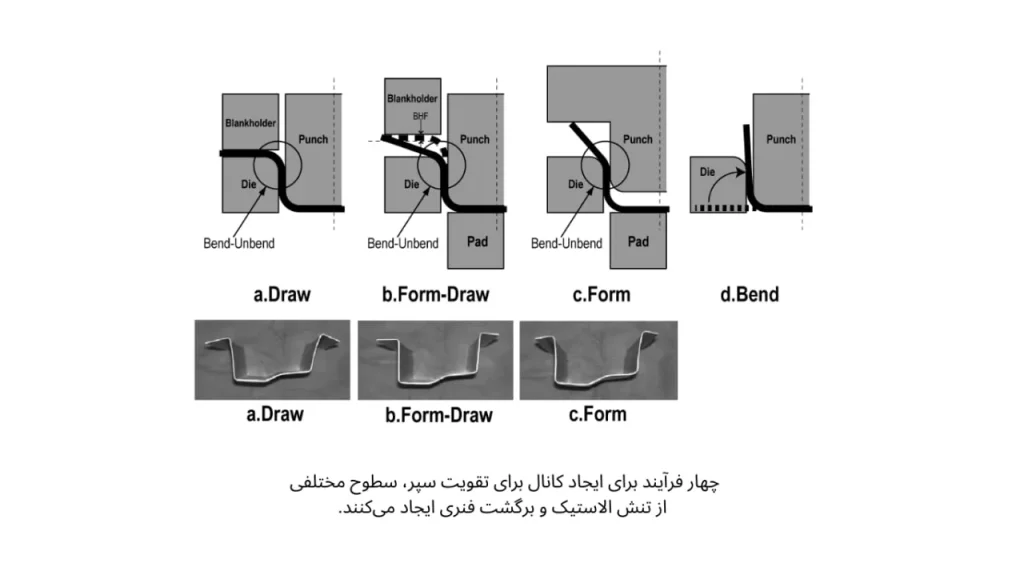

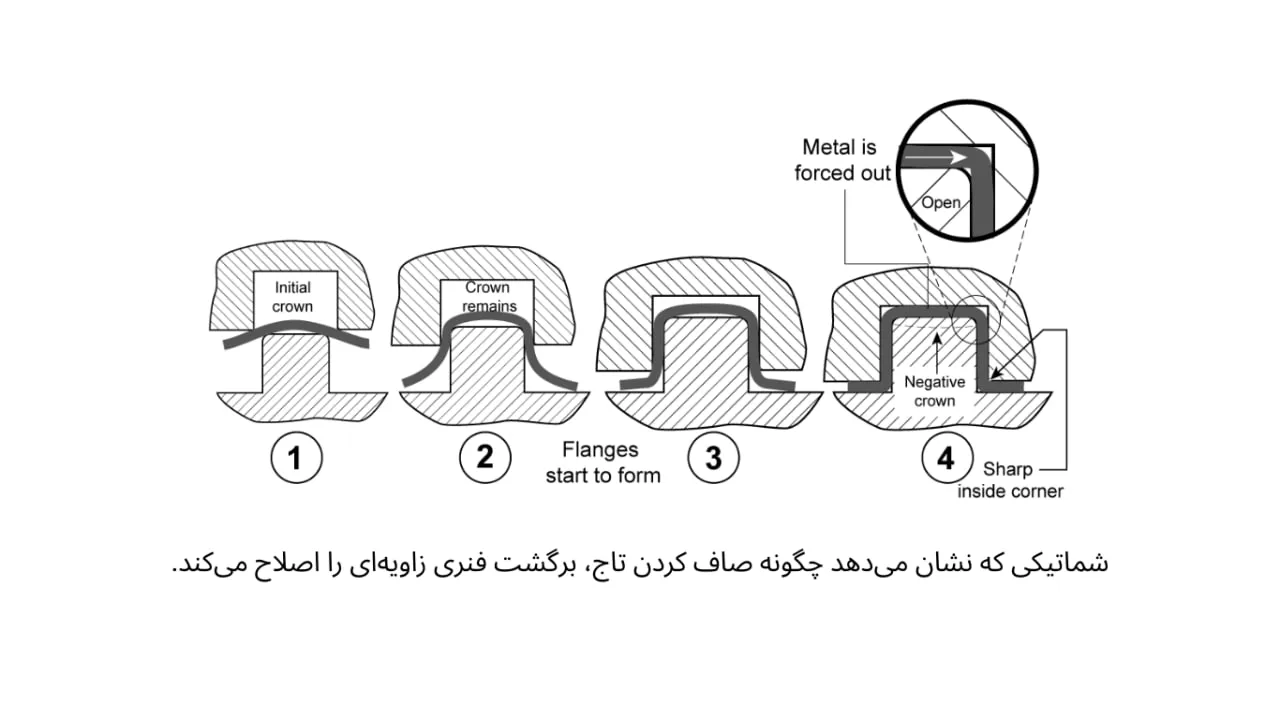

- برگشت فنری (Springback): پدیدهای است که در آن قطعه پس از خارج شدن از قالب، به دلیل آزاد شدن کرنشهای الاستیک، به شکل اولیه خود بازمیگردد. این پدیده بر دقت ابعادی تأثیر میگذارد. راهکارهایی مانند شکلدهی بیش از حد (Over-forming) یا اعمال کشش پس از شکلدهی (Post-stretch) میتواند آن را کنترل کند.
مقایسه کشش ورق استیل با آلومینیوم
هرچند هر دو ماده برای کشش عمیق مناسب هستند، اما تفاوتهای کلیدی در خواص آنها باعث میشود که روشهای فرآیندی کاملاً متفاوتی را طلب کنند.
- خواص مکانیکی: استیل به طور کلی قویتر و سختتر از آلومینیوم است و مقاومت بیشتری در برابر تغییر شکل و خمش دارد. آلومینیوم در مقایسه، انعطافپذیری و چکشخواری بیشتری دارد.
- ویژگیهای کشش: فولاد ضدزنگ به دلیل خاصیت کشش عالی، به عنوان “آسانترین” ماده برای کشش عمیق شناخته میشود. برعکس، آلومینیوم به دلیل خاصیت الاستیک ضعیف نمیتواند مانند استیل به صورت آزادانه کشیده شود.
- روانکاری و اصطکاک: روانکارهایی که برای فولاد مناسب هستند، اغلب برای آلومینیوم کارایی ندارند. اکسید آلومینیوم نیز بسیار ساینده است و میتواند به ابزارآلات آسیب بزند.
به دلیل این تفاوتها، کشش عمیق آلومینیوم یک پارادایم کاملاً متفاوت است که بیشتر بر «فشردهسازی» و «هدایت ماده» به داخل قالب تکیه دارد تا کشش.
کاربردهای صنعتی کشش ورق استیل
کشش ورق استیل به دلیل توانایی در تولید قطعات بدون درز، قوی و دقیق، به یک فناوری ضروری در صنایع متعددی تبدیل شده است.
- صنعت خودروسازی: تولید قطعات بدنه، مخازن سوخت و سیستمهای اگزوز.
- لوازم خانگی: ساخت سینکهای آشپزخانه استیل، قابلمهها و بدنههای لوازم خانگی.
- تجهیزات پزشکی: تولید ابزار و تجهیزات پزشکی با ابعاد پیچیده و تلرانسهای دقیق، به دلیل دقت بالا و سازگاری با گریدهای زیستسازگار.
- صنایع دیگر: تولید پوکههای فشنگ، قوطیهای نوشیدنی و مخازن تحت فشار.
فرآیند کشش ورق استیل به تولیدکنندگان امکان میدهد تا به جای مونتاژ قطعات جوشخورده، از یک ورق واحد برای ساخت پوسته استفاده کنند که نه تنها خطر نشت و نقاط ضعف را کاهش میدهد، بلکه هزینهها را نیز بهینه میکند.
نتیجهگیری
کشش ورق استیل یک فرآیند پیچیده اما حیاتی است که درک دقیق متغیرهای آن برای تولید موفق ضروری است. موفقیت در این فرآیند به انتخاب صحیح ماده، استفاده از پرسهای هیدرولیک با قابلیت کنترل دقیق و طراحی بهینه ابزارآلات بستگی دارد. با پیشرفتهای آینده در زمینه شبیهسازی و استفاده از ابزارهای هوشمند، این فرآیند قادر به تولید محصولات با کیفیت بالاتر و پیچیدگی بیشتر خواهد بود.
