در دنیای امروز که صنعت و تکنولوژی با سرعت زیادی در حال پیشرفت هستند، کیفیت در پروژههای ساخت و ساز اهمیت ویژهای پیدا کرده است. یکی از مهمترین عوامل تاثیرگذار در کیفیت و دوام سازهها، انتخاب و خرید اتصالات جوشی مناسب است. این قطعات کوچک، وظیفه اتصال اجزای مختلف سازه را بر عهده دارند و نقش حیاتی در استحکام، ایمنی و طول عمر آن ایفا میکنند. در این راهنمای جامع، با زبانی ساده و قابل فهم، به بررسی تمام جوانب مربوط به انتخاب و خرید اتصالات جوشی استنلس استیل میپردازیم تا شما را در این مسیر یاری کنیم.
اتصالات جوشی به عنوان یکی از اجزای حیاتی در صنایع مختلف، از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، ساختمانسازی و … شناخته میشوند. این اتصالات، با اتصال لولهها و سایر اجزای سیستم، امکان انتقال سیالات و مواد مختلف را فراهم میکنند. انتخاب اتصالات جوشی مناسب و باکیفیت، تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر سازهها دارد.
چرا خرید اتصالات جوشی باکیفیت حیاتی است؟
انتخاب و خرید اتصالات جوشی باکیفیت، نه تنها به افزایش ایمنی و دوام سازهها کمک میکند، بلکه از نظر اقتصادی نیز بسیار مقرون به صرفه است. در ادامه به برخی از دلایل اهمیت انتخاب اتصالات جوشی باکیفیت اشاره میکنیم:
- تأثیر بر ایمنی:
جلوگیری از حوادث: اتصالات جوشی باکیفیت، از نشت مواد خطرناک، انفجار در خطوط انتقال تحت فشار و سایر حوادث جلوگیری میکنند و به حفظ جان انسانها و تجهیزات کمک میکنند.
کاهش ریسک: استفاده از اتصالات بیکیفیت، ریسک بروز حوادث و خطرات جانی و مالی را افزایش میدهد.
- اثرات اقتصادی:
کاهش هزینهها: اتصالات باکیفیت، به دلیل دوام و طول عمر بالا، هزینههای تعمیر و نگهداری را کاهش میدهند.
افزایش طول عمر: استفاده از اتصالات باکیفیت، منجر به افزایش طول عمر تجهیزات و سازهها میشود.
جلوگیری از توقف تولید: خرابی اتصالات بیکیفیت، میتواند منجر به توقف تولید و خسارات مالی سنگین شود.
- مزایای عملیاتی:
عملکرد بهینه: اتصالات جوشی باکیفیت، عملکرد بهینه سیستمهای لولهکشی و انتقال سیالات را تضمین میکنند.
کاهش اتلاف انرژی: اتصالات باکیفیت، از هدر رفت انرژی جلوگیری میکنند و به صرفهجویی در مصرف انرژی کمک میکنند.
بهبود راندمان: استفاده از اتصالات باکیفیت، منجر به بهبود راندمان کلی سیستم و افزایش بهرهوری میشود.

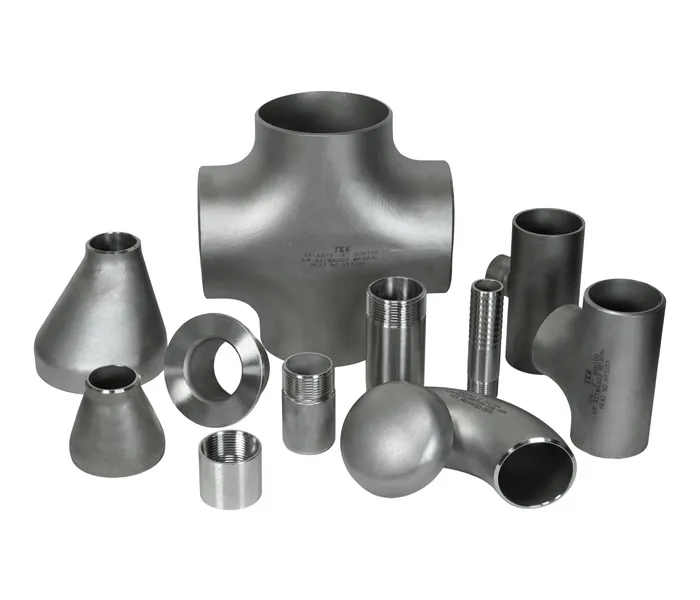

انواع اتصالات جوشی و کاربردهای تخصصی
اتصالات جوشی چیست؟ این اتصالات در انواع و اشکال مختلفی و گریدهای مختلف استنلس استیل مانند استیل ۳۰۴، ۳۱۶ و غیره تولید میشوند تا نیازهای متنوع صنایع را برآورده کنند. در این بخش، به معرفی برخی از رایجترین انواع اتصالات جوشی و کاربردهای آنها میپردازیم:

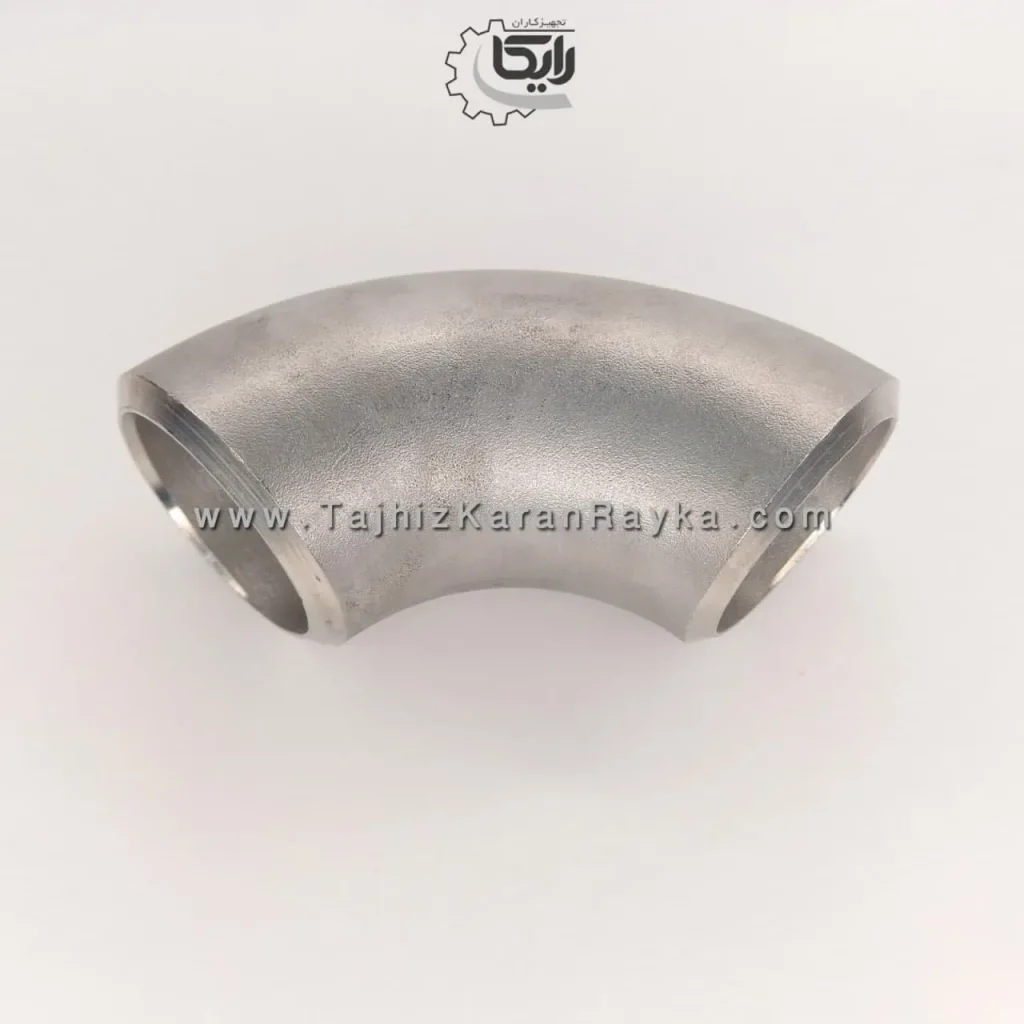

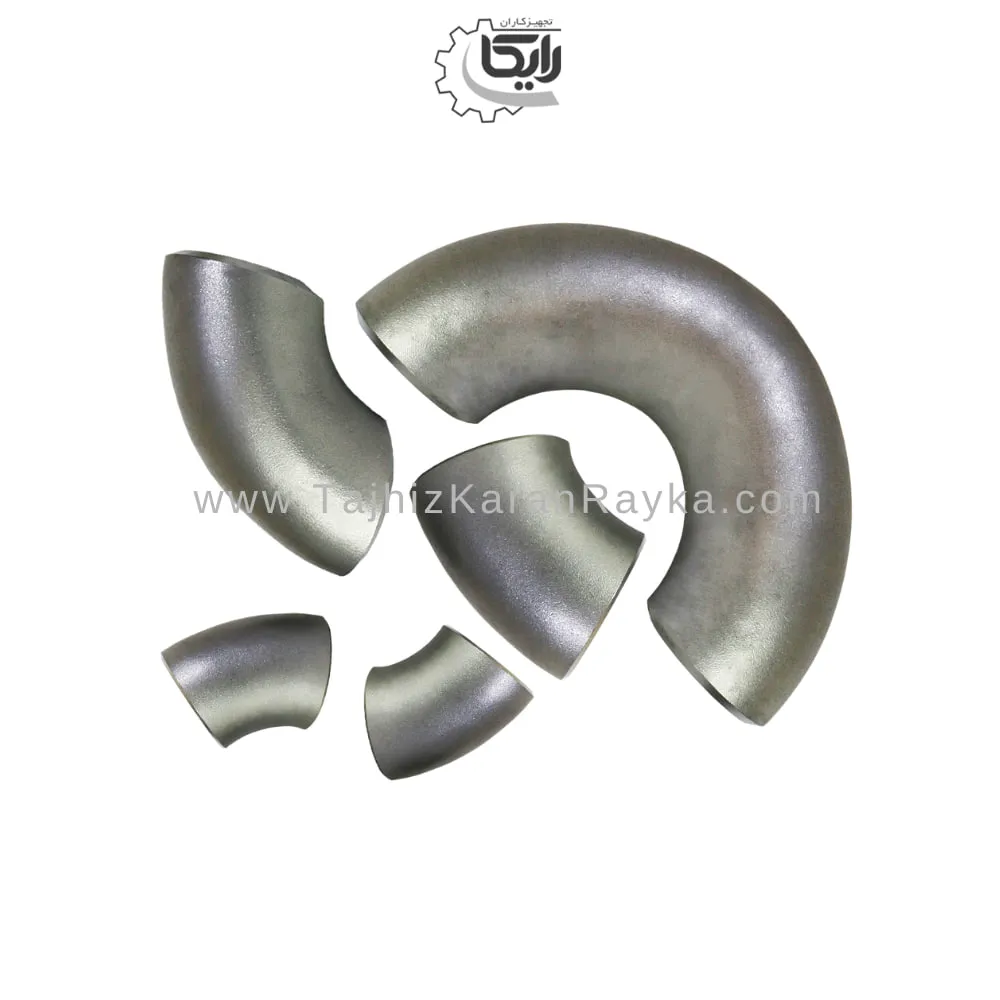

زانویی ۹۰ درجه: برای تغییر جهت جریان سیال به صورت عمود استفاده میشود.

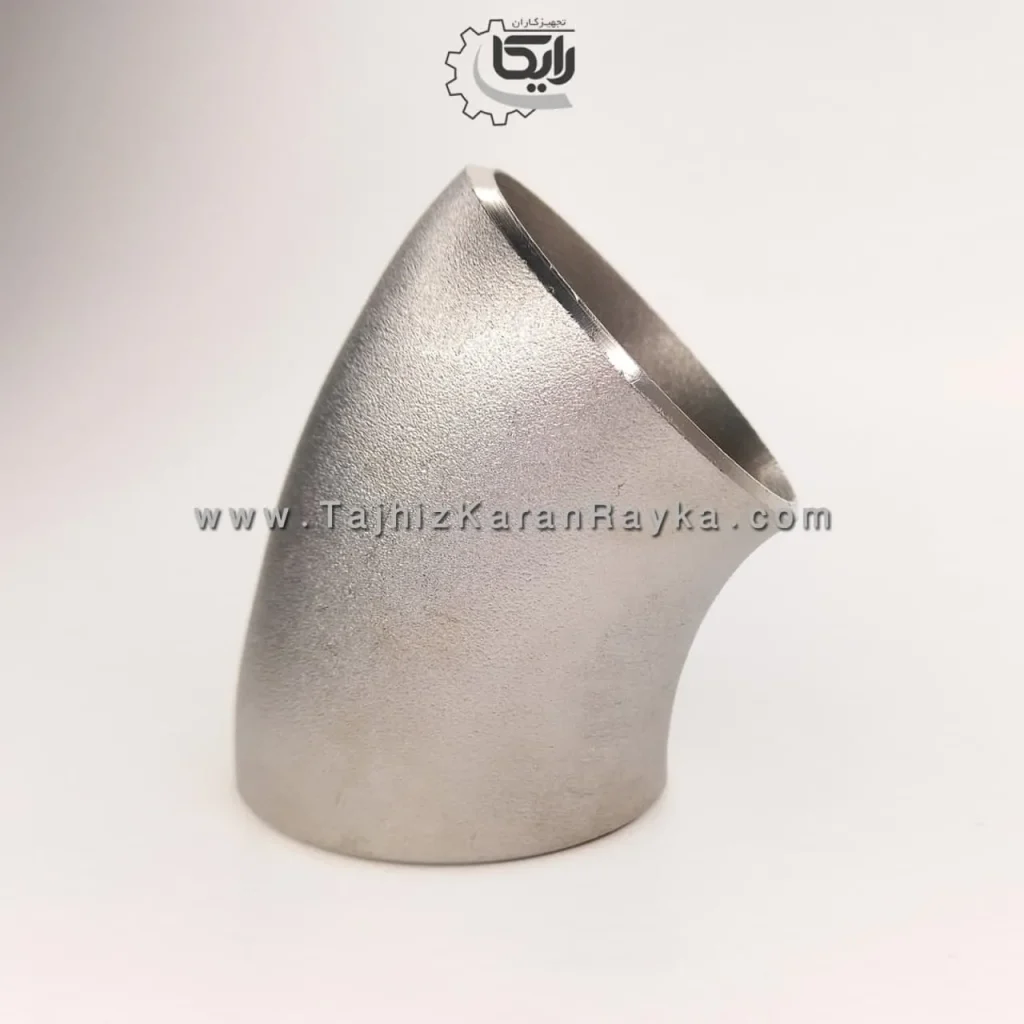

زانویی ۴۵ درجه: برای تغییر تدریجی جهت جریان سیال استفاده میشود.
زانویی بلند (Long Radius): برای کاهش افت فشار در سیستمهای لولهکشی استفاده میشود.
زانویی کوتاه (Short Radius): در فضاهای محدود که امکان استفاده از زانویی بلند وجود ندارد، استفاده میشود.

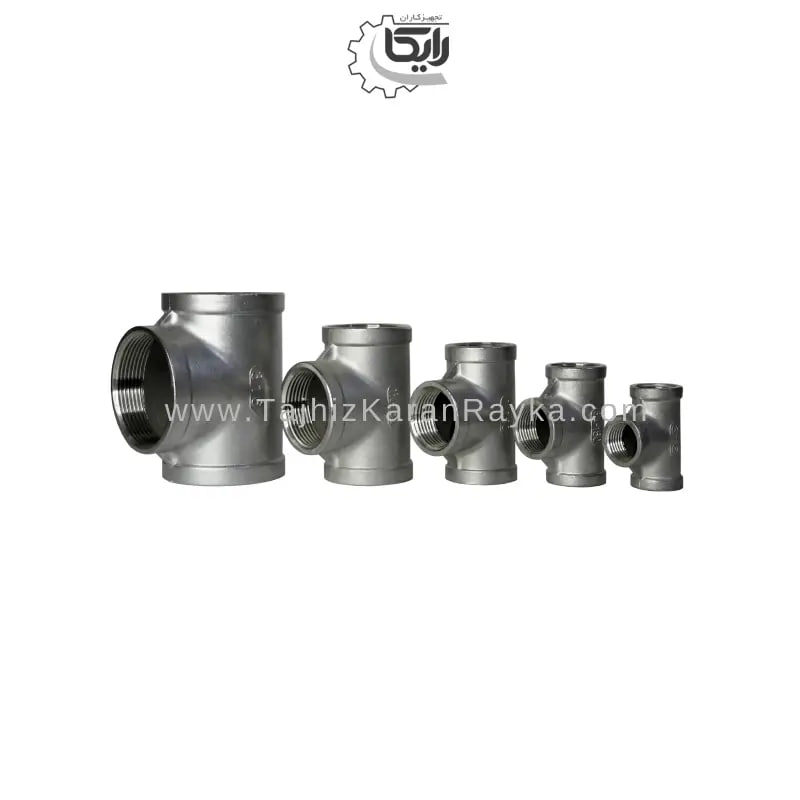

- سهراهیها (Tees):
سهراهی مساوی: برای انشعاب گرفتن از لوله اصلی با همان سایز استفاده میشود.
سهراهی تبدیل: برای انشعاب گرفتن از لوله اصلی با سایز متفاوت استفاده میشود.
سهراهی تقویتشده: در سیستمهایی که فشار عملیاتی بالا است، استفاده میشود.

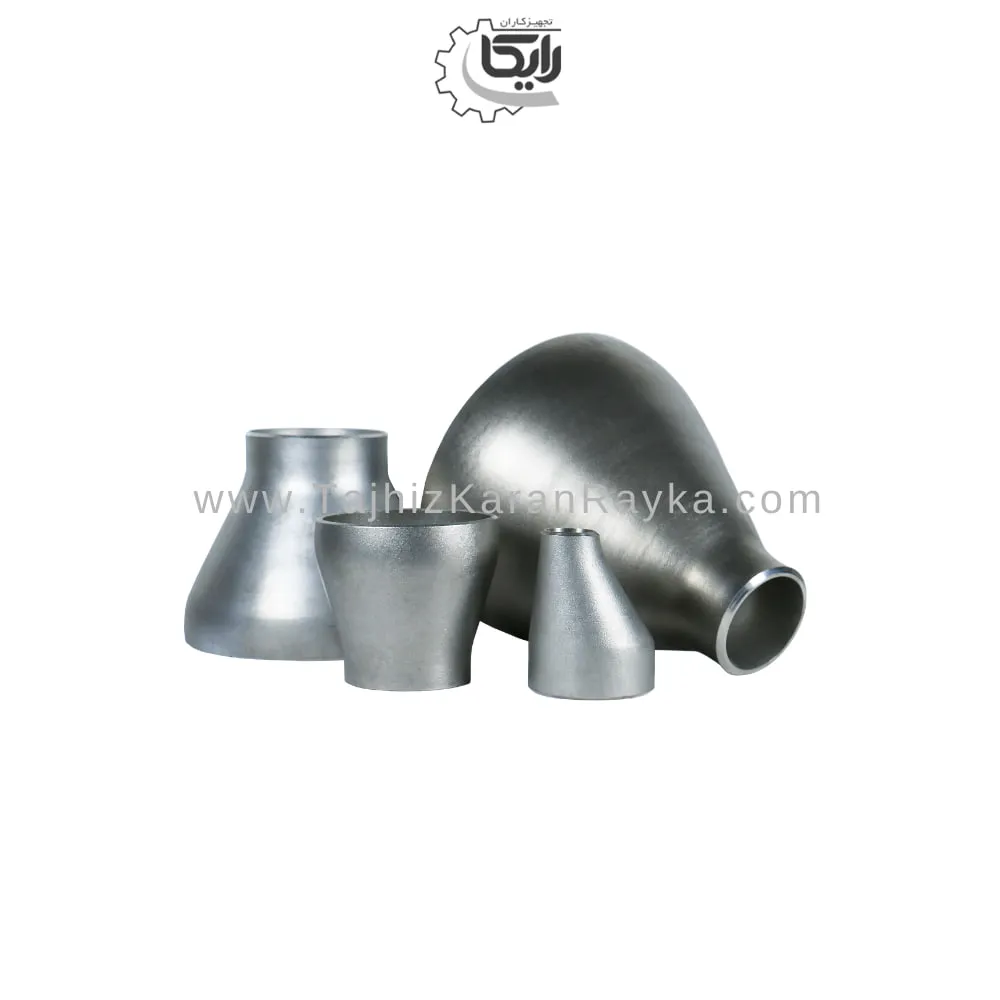

- تبدیل های جوشی (Reducers):

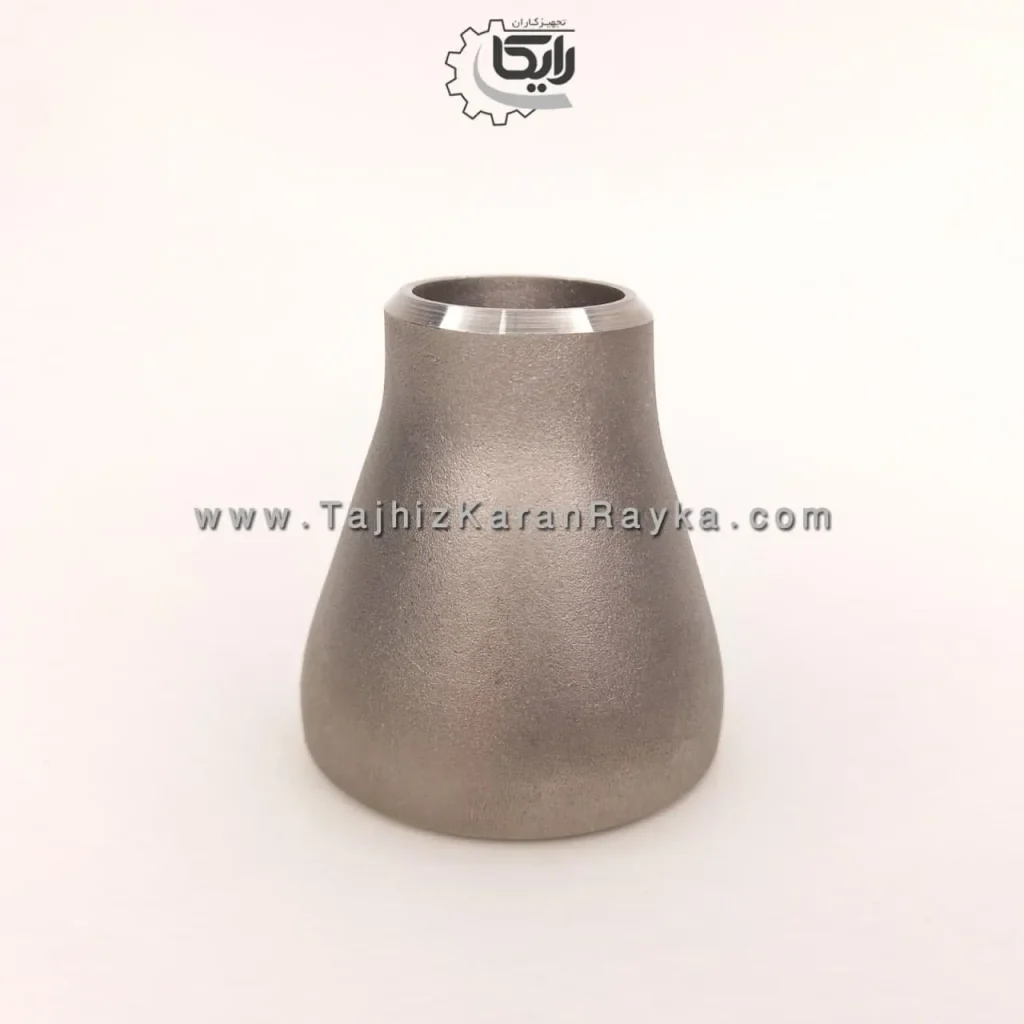

تبدیل هممرکز: برای کاهش تدریجی سایز لوله استفاده میشود.

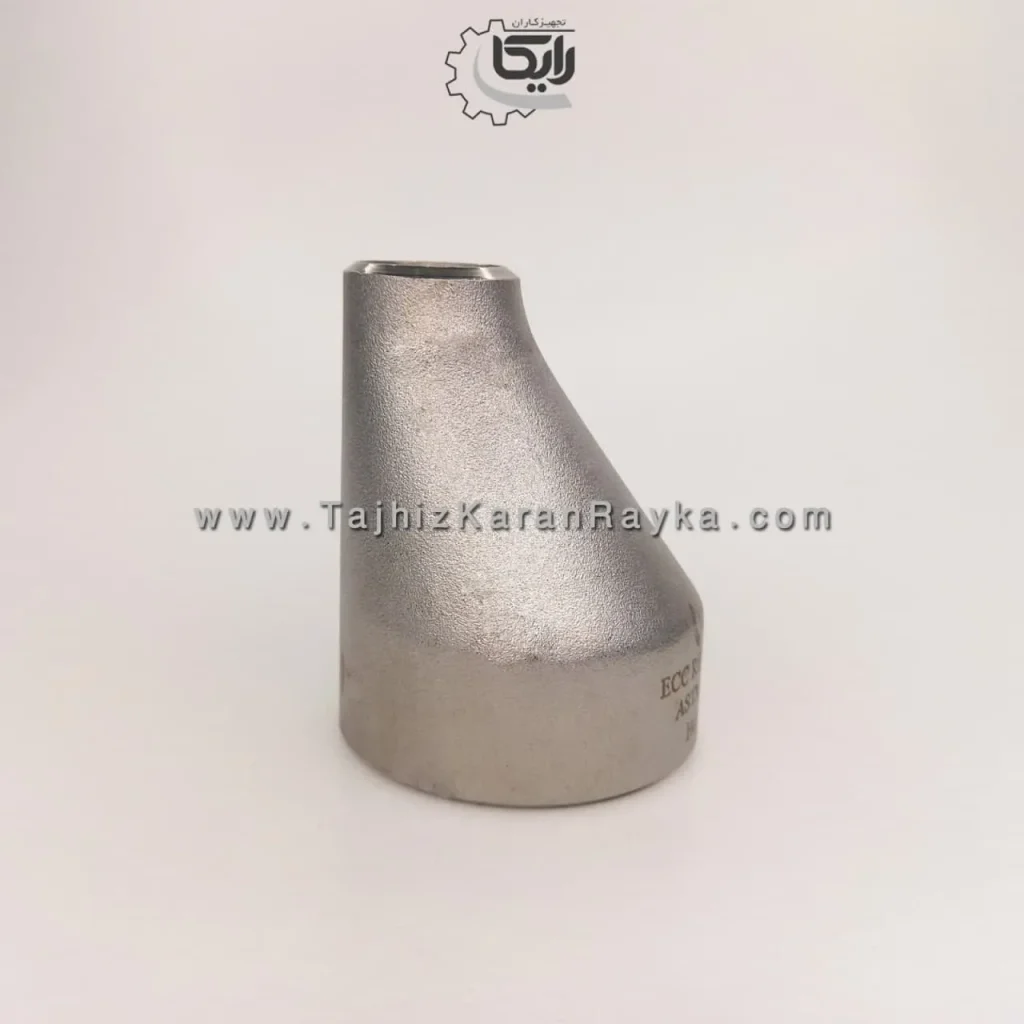

تبدیل خارج از مرکز: در سیستمهای درناژ و برای جلوگیری از تجمع هوا استفاده میشود.
- کپها و فلنجها:

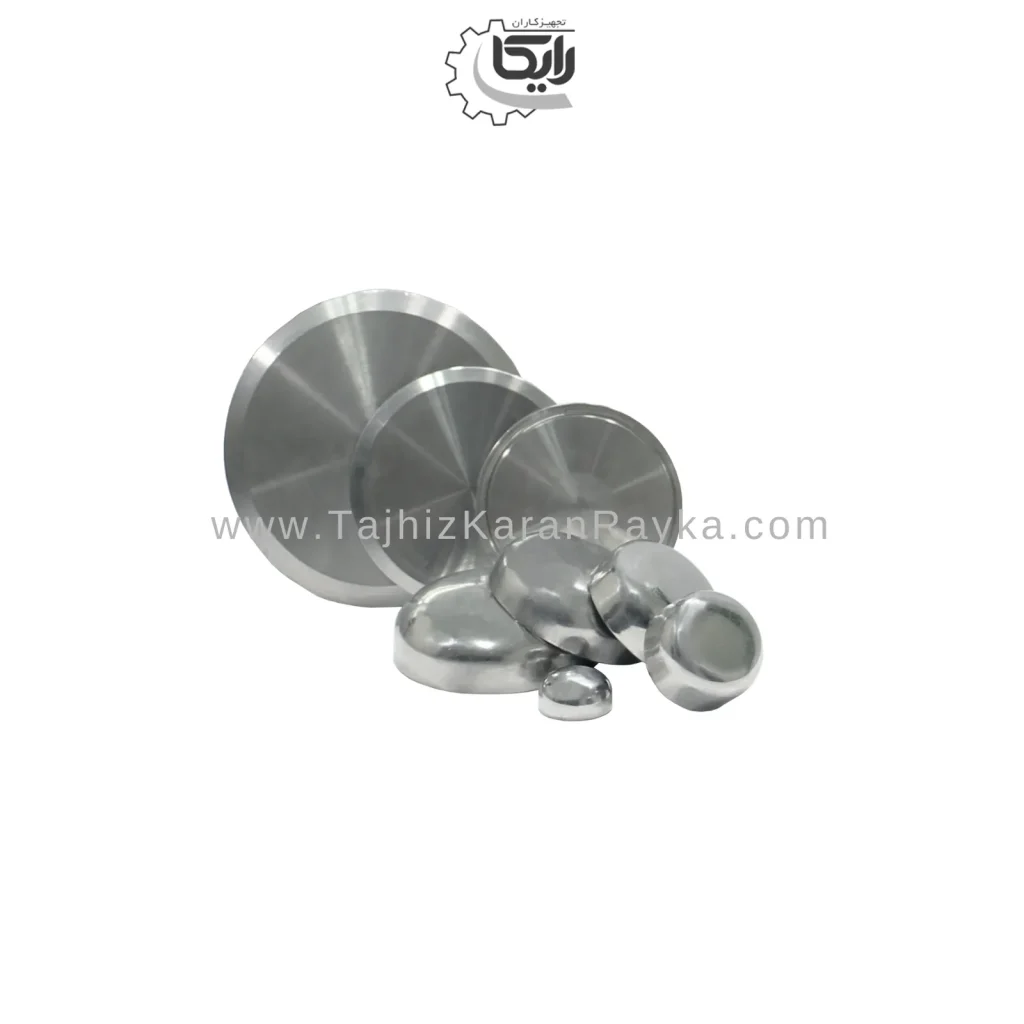

کپ انتهایی: برای مسدود کردن انتهای لولهها استفاده میشود.

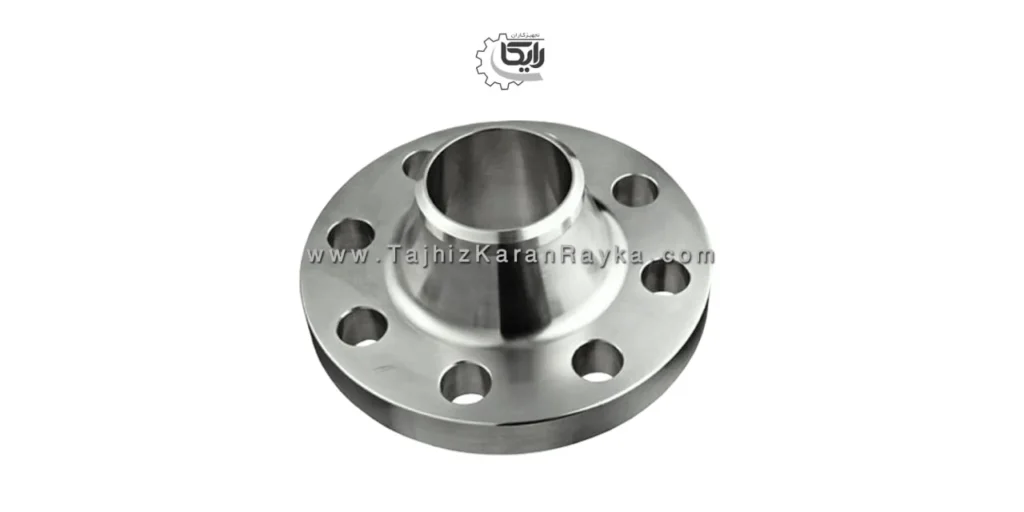

فلنجهای جوشی: برای اتصال لولهها به تجهیزات و شیرآلات استفاده میشود و امکان جداسازی آسان را فراهم میکنند.
ویژگیهای اتصالات جوشی باکیفیت
برای اطمینان از کیفیت اتصالات جوشی، باید به ویژگیهای زیر توجه کرد:
۱. خواص متریال:
- مقاومت مکانیکی: اتصالات استنلس استیل فشار قوی باید مقاومت کافی در برابر فشار، ضربه و سایر نیروهای مکانیکی را داشته باشند.
- پایداری حرارتی: اتصالات باید در دماهای بالا و پایین، پایداری خود را حفظ کنند.
- مقاومت در برابر خوردگی: اتصالات باید در برابر خوردگی ناشی از سیالات و محیطهای مختلف مقاوم باشند.
- قابلیت جوشپذیری: اتصالات باید به راحتی و با کیفیت بالا جوشکاری شوند.
۲. مشخصات فیزیکی:
- ابعاد دقیق: اتصالات باید ابعاد دقیق و استاندارد داشته باشند تا به درستی در سیستم نصب شوند.
- سطح صاف: سطح اتصالات باید صاف و یکنواخت باشد تا از ایجاد turbulance در جریان سیال جلوگیری شود.
- ضخامت دیواره: ضخامت دیواره اتصالات باید با توجه به فشار کاری و استانداردهای مربوطه تعیین شود.
- پرداخت سطحی: پرداخت سطحی اتصالات باید به گونهای باشد که از خوردگی و زنگزدگی جلوگیری کند.
۳. کیفیت ساخت:
- دقت در فرآیند تولید: اتصالات باید با دقت و با استفاده از تجهیزات پیشرفته تولید شوند.
- کنترل کیفیت: در تمام مراحل تولید، باید کنترل کیفیت دقیق انجام شود.
- تستهای غیرمخرب: برای اطمینان از کیفیت جوشکاری و عدم وجود عیوب، تستهای غیرمخرب انجام میشود.
- قابلیت ردیابی: اتصالات باید قابلیت ردیابی داشته باشند تا در صورت بروز مشکل، بتوان منشاء آن را شناسایی کرد.
استانداردهای بینالمللی و گواهینامههای اتصالات جوشی
برای اطمینان از کیفیت و ایمنی اتصالات جوشی، استانداردها و گواهینامههای مختلفی تدوین شده است. برخی از مهمترین استانداردها و گواهینامهها عبارتند از:
۱. استانداردهای اصلی:
- ASME B16.9: استاندارد آمریکایی برای اتصالات جوشی، که ابعاد، تلرانسها و سایر مشخصات فنی را تعیین میکند.
- ASTM A234: استاندارد آمریکایی برای متریال اتصالات جوشی، که خواص مکانیکی و شیمیایی مواد را مشخص میکند.
- API 5L: استاندارد آمریکایی برای خطوط لوله، که الزامات مربوط به تولید، آزمایش و بازرسی لولهها و اتصالات را تعیین میکند.
- DIN 2605: استاندارد اروپایی برای اتصالات جوشی، که مشابه ASME B16.9 است.
۲. گواهینامههای کیفیت:
- ISO 9001: گواهینامه بینالمللی برای سیستم مدیریت کیفیت، که نشاندهنده تعهد تولیدکننده به ارائه محصولات باکیفیت است.
- PED: استاندارد اروپایی برای تجهیزات تحت فشار، که الزامات ایمنی مربوط به طراحی، ساخت و آزمایش تجهیزات تحت فشار را تعیین میکند.
- NACE: گواهینامه برای مقاومت در برابر خوردگی، که نشاندهنده مقاومت اتصالات در برابر محیطهای خورنده است.
- ISO 3834: گواهی فرآیند ساخت جوش
نکات کلیدی در خرید اتصالات جوشی
انتخاب و خرید اتصالات جوشی مناسب، فرآیندی حساس و مهم است که نیاز به دقت و توجه به جزئیات دارد. در این بخش، به بررسی نکات کلیدی در خرید اتصالات جوشی میپردازیم:
۱. مراحل انتخاب:
- تعیین دقیق مشخصات فنی: قبل از هر چیز، باید مشخصات فنی مورد نیاز برای پروژه خود را به طور دقیق تعیین کنید. این مشخصات شامل مواردی مانند:
- سایز و قطر: قطر داخلی و خارجی اتصالات باید با لولهها و سایر اجزای سیستم مطابقت داشته باشد.
- ضخامت دیواره: ضخامت دیواره اتصالات باید با توجه به فشار کاری و استانداردهای مربوطه انتخاب شود. ضخامت بیشتر، به معنای مقاومت بیشتر در برابر فشار است.
- جنس: جنس اتصالات باید با توجه به نوع سیال، دمای کاری و شرایط محیطی انتخاب شود. فولاد کربنی، فولاد ضد زنگ و آلیاژهای نیکل از جمله مواد رایج در ساخت اتصالات جوشی هستند.
- نوع اتصال: با توجه به نیاز پروژه، نوع اتصال مناسب را انتخاب کنید. زانویی، سهراهی، کاهنده و کپ از جمله انواع رایج اتصالات جوشی هستند.
- استانداردها: در هنگام خرید اتصالات جوشی باید با استانداردهای مربوطه، مانند ASME B16.9 و ASTM A234، مطابقت چک شود.
- بررسی شرایط عملیاتی: شرایط عملیاتی نیز در انتخاب اتصالات جوشی نقش مهمی دارند. این شرایط شامل مواردی مانند:
- نوع سیال: نوع سیال (گاز، مایع، خورنده، سمی و …) بر جنس اتصالات تأثیر میگذارد.
- فشار کاری: فشار کاری سیستم، یکی از عوامل تعیینکننده در انتخاب ضخامت دیواره اتصالات است.
- دمای کاری: دمای کاری سیستم نیز بر جنس اتصالات تأثیر میگذارد.
- محیط کار: محیط کار (درون زمینی، زیر آب، محیطهای خورنده و …) نیز در انتخاب جنس و نوع اتصالات موثر است.
- محاسبه فشار و دمای کاری: برای اطمینان از عملکرد صحیح اتصالات، فشار و دمای کاری سیستم باید به دقت محاسبه شود.
- تعیین جنس مناسب: با توجه به نوع سیال، فشار کاری، دمای کاری و شرایط محیطی، جنس مناسب برای اتصالات را انتخاب کنید.
۲. فرآیند خرید:
- استعلام از تأمینکنندگان معتبر: برای خرید اتصالات جوشی، از تأمینکنندگان معتبر و با سابقه استعلام بگیرید.
- مقایسه قیمتها: قیمت اتصالات جوشی را از چند تأمینکننده مختلف مقایسه کنید و بهترین گزینه را انتخاب کنید.
- بررسی مدارک فنی: قبل از خرید اتصالات جوشی ، مدارک فنی اتصالات، مانند برگههای اطلاعات فنی و گواهینامههای کیفیت را به دقت بررسی کنید.
- بررسی گارانتی و خدمات پس از فروش: از تأمینکننده، درباره گارانتی و خدمات پس از فروش اتصالات جوشی سوال کنید.
۳. کنترل کیفیت:
- بازرسی ظاهری: قبل از نصب، اتصالات را به دقت بازرسی کنید تا از عدم وجود عیوب ظاهری، مانند ترک، خوردگی و تغییر شکل، اطمینان حاصل کنید.
- بررسی گواهینامهها: گواهینامههای کیفیت و استانداردهای مربوط به اتصالات را بررسی کنید.
- انجام تستهای لازم: در صورت نیاز، تستهای لازم، مانند تست فشار و تست غیرمخرب، را روی اتصالات انجام دهید.
- تطبیق با مشخصات فنی: اطمینان حاصل کنید که اتصالات خریداری شده با مشخصات فنی مورد نیاز پروژه مطابقت دارند.
با رعایت نکات ذکر شده در این بخش، میتوانید برای خرید اتصالات جوشی باکیفیت و مناسب برای پروژه خود انتخاب کنید و از عملکرد صحیح و طول عمر سیستم خود اطمینان حاصل کنید.
