شیر یکطرفه ویفری (Wafer Check Valve) یکی از پرکاربردترین انواع شیرهای صنعتی برای جلوگیری از برگشت جریان در خطوط لوله است. این شیر با طراحی فشرده و نصب بین فلنجها، گزینهای ایدهآل برای سیستمهای آب، نفت، گاز و فرایندی به شمار میرود.
- آلیاژ: ۳۰۴
- آب بند: فلز به فلز
- ابعاد: ۱۱/۲ الی ۱۲ اینچ
- دمای کاری: ۲۰۰ درجه

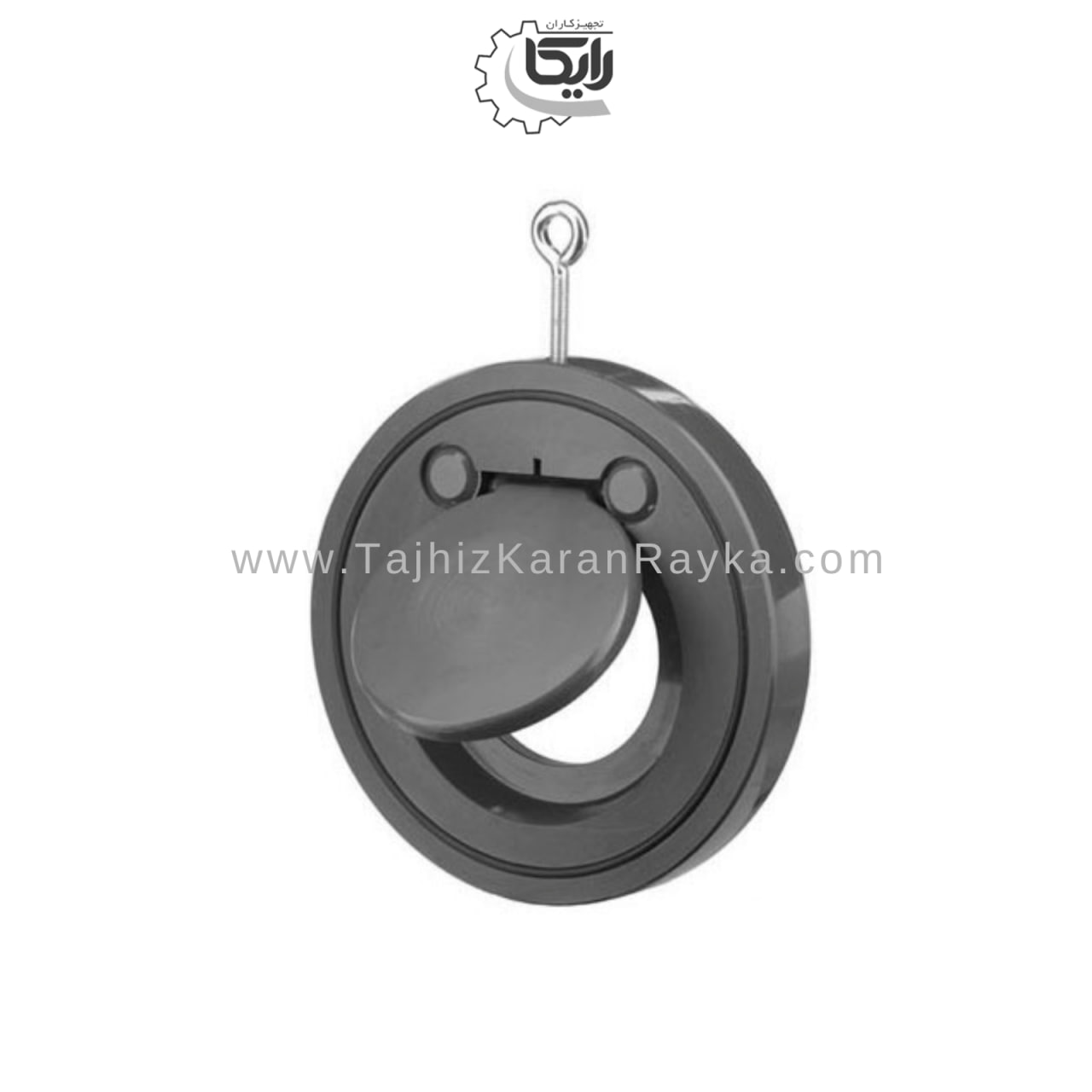

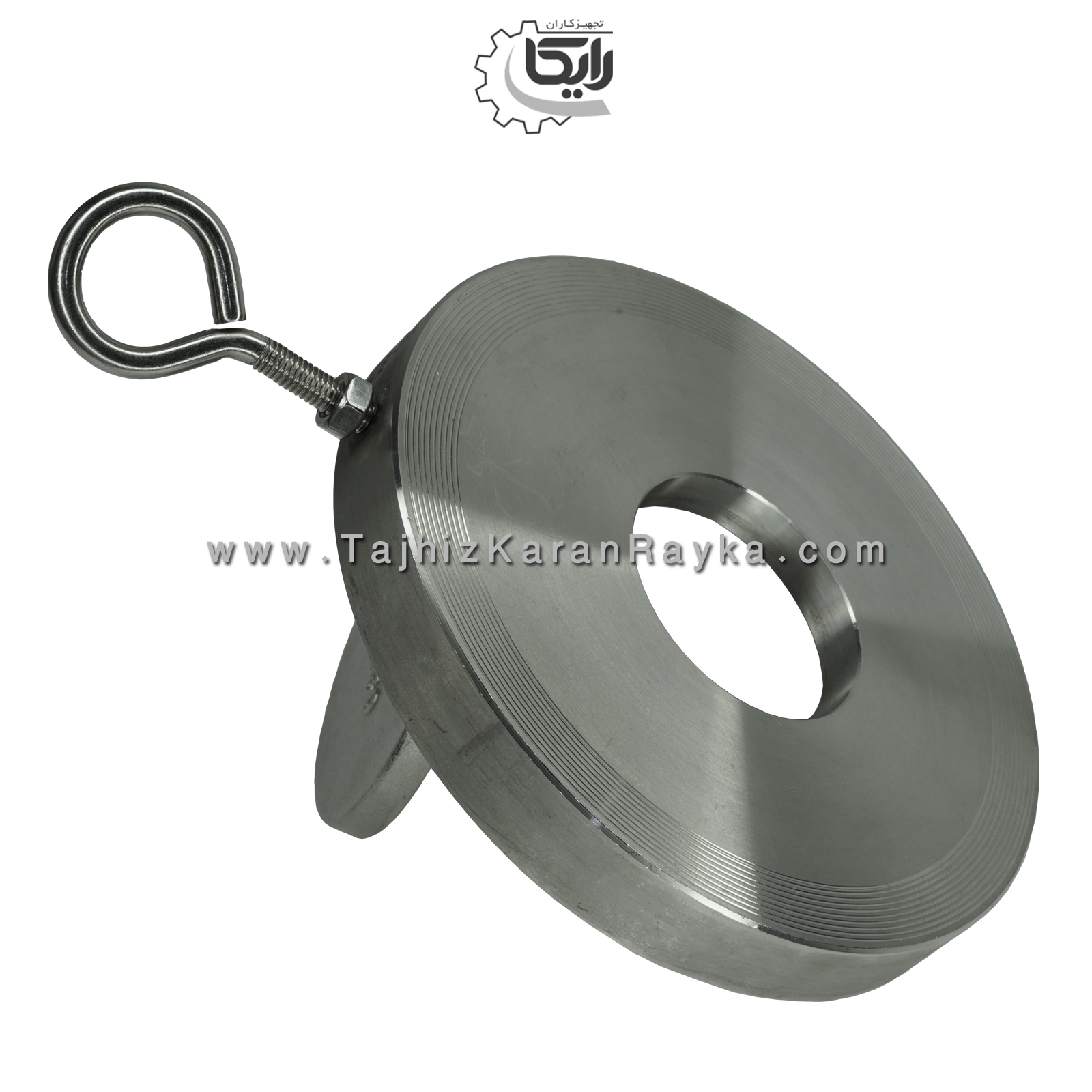

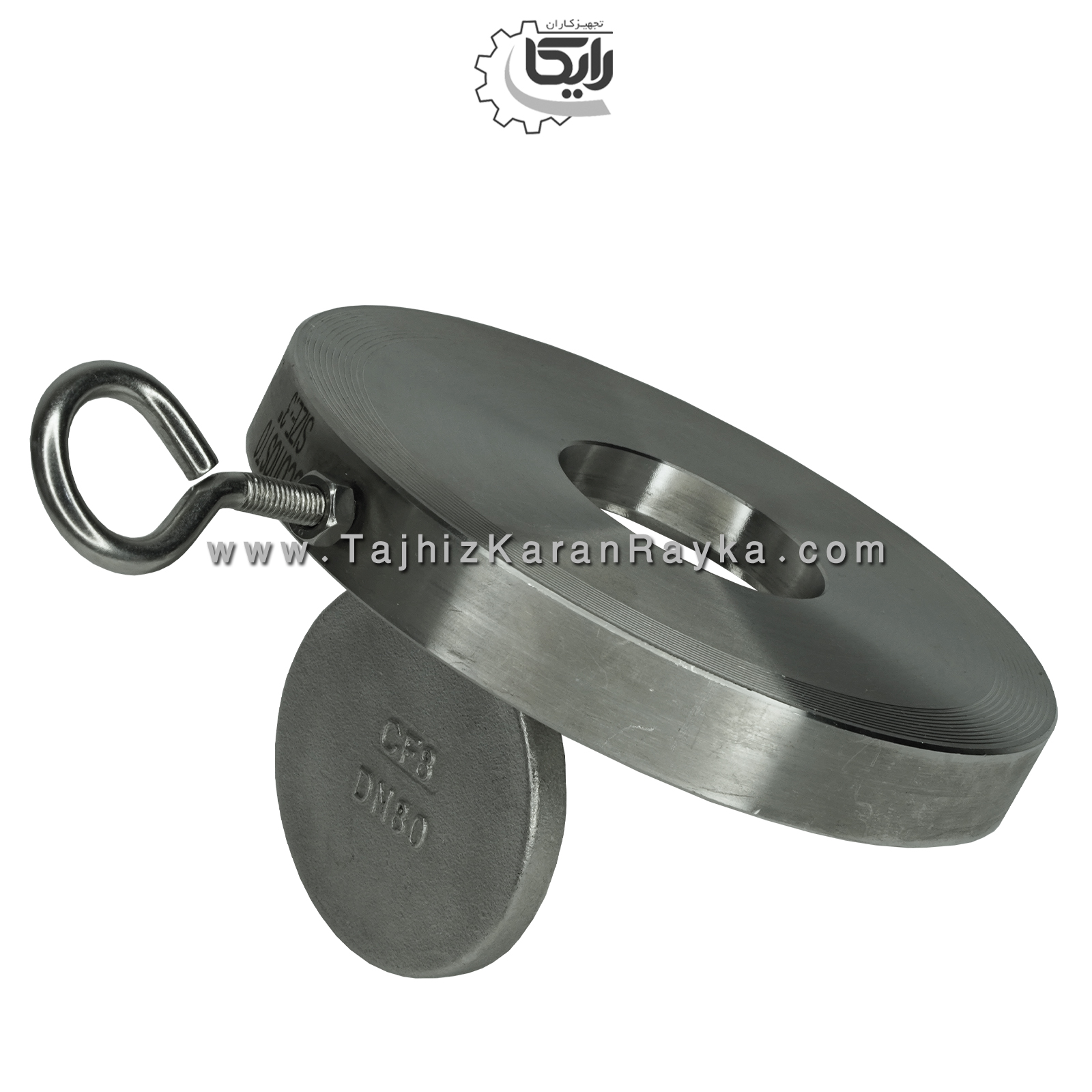

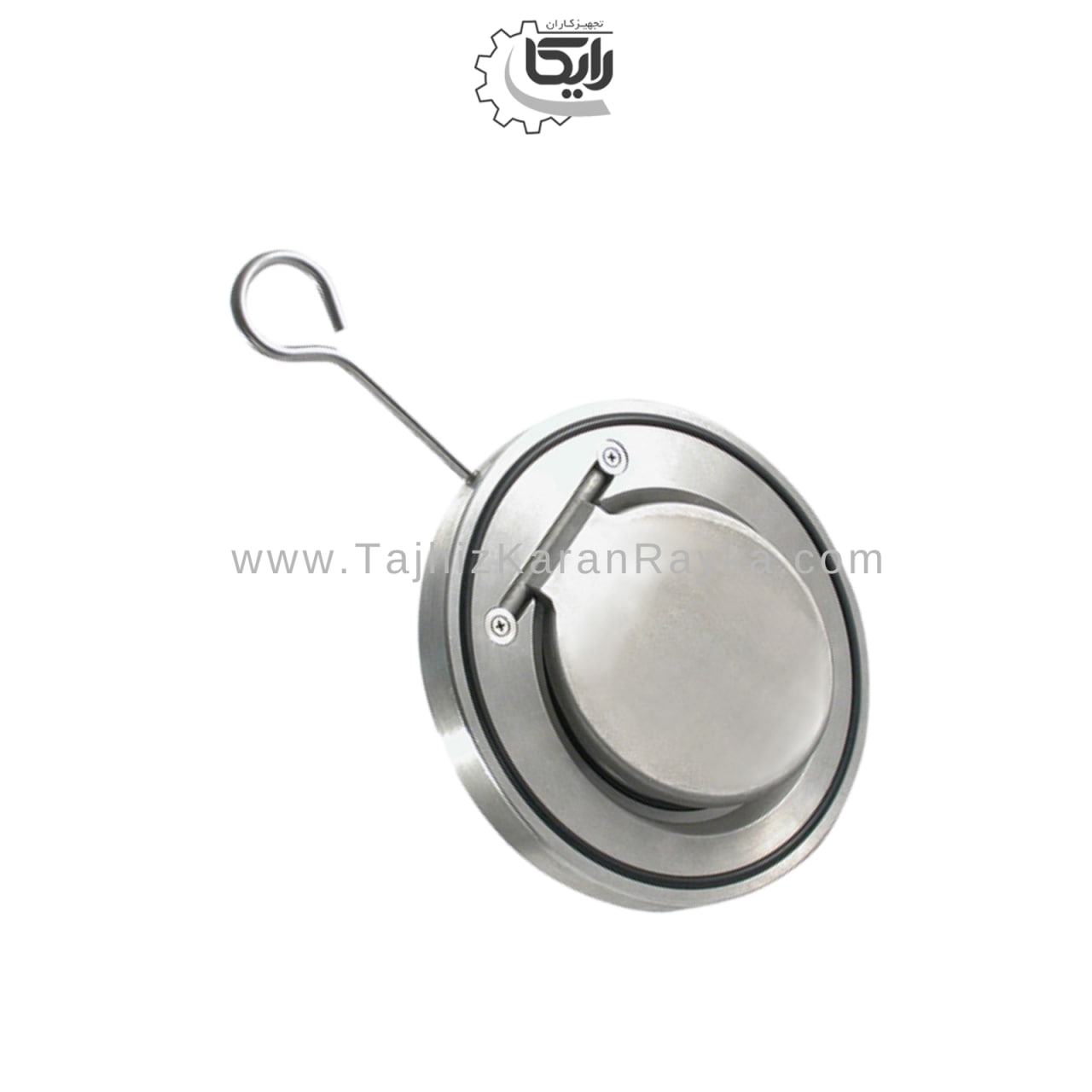

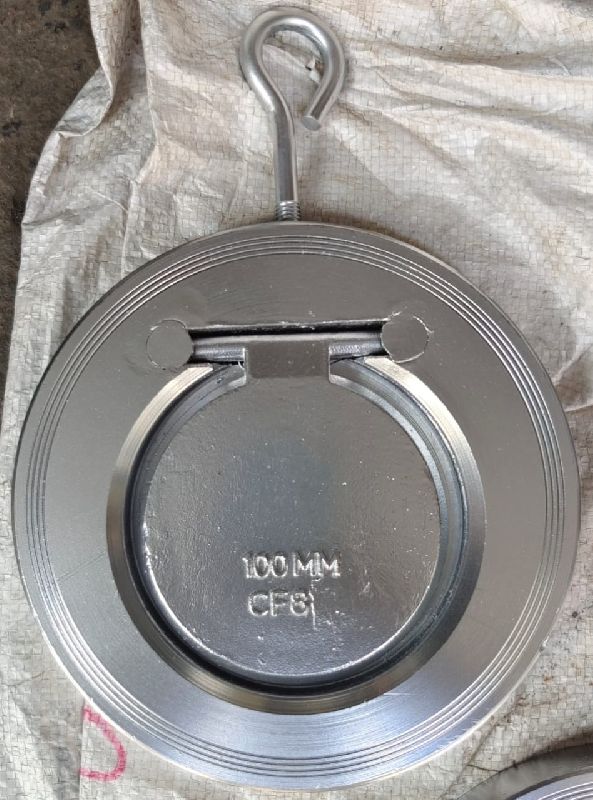

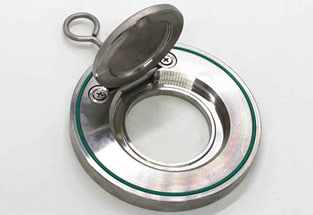

شیر خودکار یکطرفه لولایی (ویفری) استنلس استیل با گریدهای 304 و 316 در سایزهای 1/2 تا 12 اینچ موجود می باشد.
قیمت تقریبی: 2,000,000 تومان
شماره تماس:سفارش در واتساپ:
همین حالا پیام دهیدآدرس فروشگاههای ما روی نقشه گوگل:ما در اینستاگرام:
شیر یکطرفه ویفری با طراحی تکدیسک از نوع سوئینگ (Single Disc Swing Type) بهصورت ویفری (Sandwich Type) بین فلنجها نصب میشود و علاوه بر صرفهجویی در فضا، عملکرد مطمئنی با حداقل افت فشار ارائه میدهد. این شیر مطابق با استانداردهای API 6D و ASME B16.10 تولید شده و بهویژه برای خروجی پمپها (Pump Discharge) مناسب است.

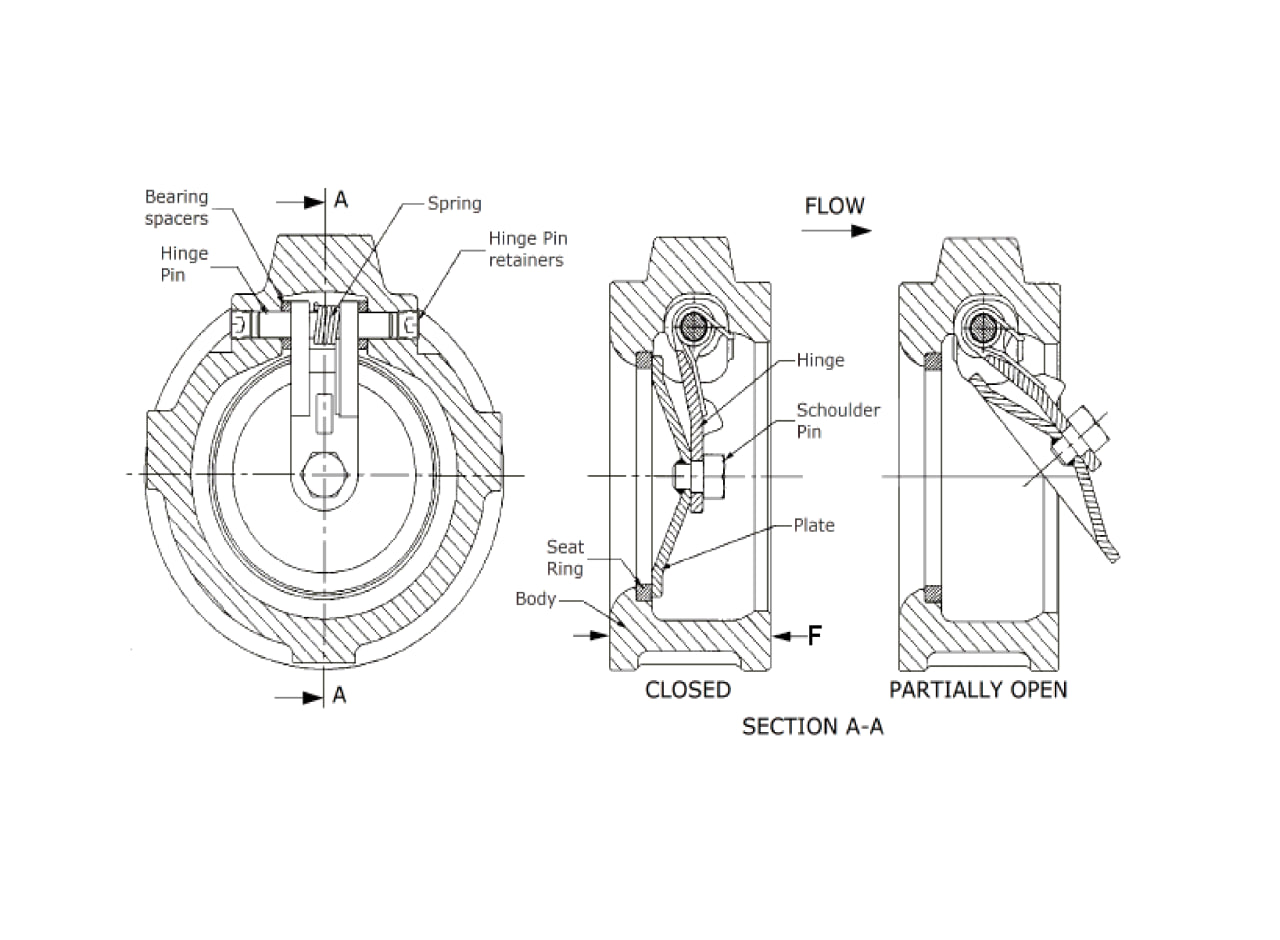

توضیح اجزای نشاندادهشده در تصویر
اجزای اصلی (طبق برچسبهای تصویر):
-
Body (بدنه)
پوسته اصلی شیر که بین فلنجها (بهصورت ویفری) نصب میشود.
-
Plate (دیسک / صفحه)
صفحهای که با باز شدن مسیر جریان حرکت میکند و با بسته شدن، روی سیت مینشیند و جلوی برگشت سیال را میگیرد.
-
Seat Ring (رینگ نشیمن)
محل آببندی دیسک؛ معمولاً از EPDM، Viton یا PTFE ساخته میشود تا نشتی صفر ایجاد کند.
-
Hinge (لولا)
مکانیزمی که باعث چرخش دیسک حول محور خود میشود.
-
Hinge Pin (پین لولا)
محور چرخش دیسک که حرکت باز و بسته شدن را ممکن میکند.
-
Shoulder Pin (پین نگهدارنده)
برای تثبیت موقعیت دیسک و لولا و تحمل نیروهای مکانیکی.
-
Spring (فنر)
کمک میکند دیسک سریعتر به حالت بسته برگردد و از ضربه قوچ (Water Hammer) جلوگیری شود.
-
Bearing Spacers (فاصلهدهنده یاتاقان)
برای تنظیم دقیق موقعیت پین و کاهش سایش.
توضیح عملکرد شیر در تصویر
حالت بسته (CLOSED)
- زمانی که جریانی وجود ندارد یا فشار برگشتی ایجاد شود
- دیسک به کمک فنر و وزن خود روی سیت مینشیند
- مسیر عبور سیال کاملاً بسته میشود
- از بازگشت سیال به خط جلوگیری میشود
حالت نیمهباز (PARTIALLY OPEN)
- وقتی سیال در جهت صحیح جریان پیدا میکند
- فشار سیال باعث چرخش دیسک حول لولا میشود
- مسیر عبور سیال باز میشود
- با افزایش دبی، دیسک بیشتر باز میشود
فلش FLOW در تصویر
فلش FLOW → جهت مجاز جریان سیال را نشان میدهد.
این شیر فقط در یک جهت اجازه عبور جریان میدهد.
ویژگیهای طراحی
- طراحی تکصفحهای (Single Plate / Single Disc)
- نصب آسان بهصورت ویفری بین فلنجها
- پین لولای خارج از مرکز برای عملکرد نرم و پایدار
- نشیمنگاه دیسک با ماشینکاری دقیق برای آببندی مطمئن
- امکان سفارش مدل فنردار (Spring Loaded) جهت بستهشدن سریعتر و کاهش ضربه قوچ (Water Hammer)
متریال و مدلها
- شیر یکطرفه ویفری کربن استیل (Carbon Steel)
- شیر یکطرفه ویفری استنلس استیل (Stainless Steel)
- SS 316 Single Door Wafer Check Valve برای محیطهای خورنده
- بدنه نازک (Thin Type) برای نصبهای کمجا و مقرونبهصرفه
مزایای محصول
- جلوگیری مؤثر از برگشت جریان
- افت فشار بسیار کم
- عمر طولانی و نگهداری آسان
- عملکرد پایدار در شرایط مختلف فشار و دبی
- مناسب برای نصب افقی و عمودی (در مدل فنردار)
کاربردها
- سیستمهای آب و فاضلاب
- صنایع نفت، گاز و پتروشیمی
- خطوط فرایندی و تأسیساتی
- خروجی پمپها و تجهیزات دوار
- صنایع عمومی و سنگین
محصولات استنلس استیل صنایع غذایی صنایع دارویی
استانداردها
- API 6D
- ASME B16.10
- قابلیت تولید مطابق استانداردهای ASME، BS و DIN
| مشخصه | توضیحات |
|---|---|
| نوع شیر | Wafer Check Valve (تکدیسک) |
| سایز (DN) | DN40 تا DN300 |
| فشار کاری | PN10 / PN16 / PN25 |
| دمای کاری | تا 200°C (بسته به نوع سیت) |
| متریال بدنه | Stainless Steel 316 |
| متریال دیسک | Stainless Steel 316 |
| نوع آببندی | Metal-to-Metal یا Soft Seat |
| نوع اتصال | بین فلنجی (Wafer) |
| سیال کاری | آب، بخار، نفت، گاز، مواد شیمیایی |
سوالات متداول
بله، این شیر قابلیت نصب در خطوط افقی و عمودی را دارد، به شرط رعایت جهت جریان.
