شیر توپی فلنج دار استنلس استیل اجزایی ضروری در بسیاری از سیستم های کنترل سیال هستند. این مقاله به بررسی این شیرها، نحوه عملکرد آنها، اجزای آنها، مزایای آنها و نحوه انتخاب شیر مناسب برای کاربرد شما می پردازد.
شیر توپی فلنج دار از جنس استنلس استیل ساخته شده است و در سایزهای 1/2 تا 24 اینچ و آلیاژهای 304 و 316 موجود است.

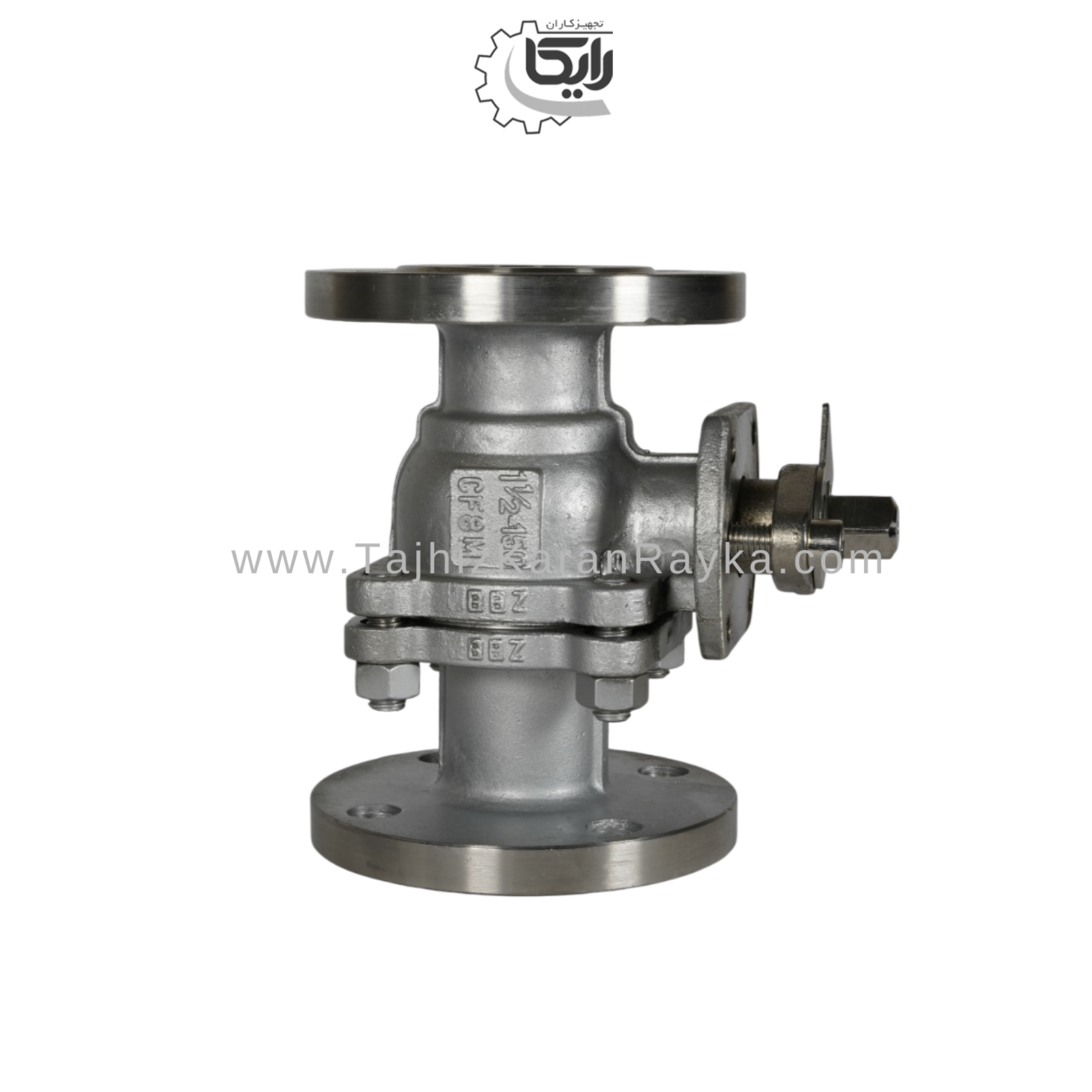

شیر توپی فلنج دار استنلس استیل (Floating Ball Valve) چیست؟
شیر توپی فلنج دار استنلس استیل (Floating Ball Valve) یک شیر ربع گرد است که عمدتاً در محیط های صنعتی برای کنترل جریان مایعات یا گازها در خطوط لوله استفاده می شود. طراحی آن دارای یک توپ شناور در داخل مکانیزم شیر است که امکان باز و بسته شدن سریع و کارآمد را فراهم می کند.
نحوه عملکرد شیر توپی شناور چگونه است؟
شیر توپی شناور یک شیر ربع گرد است که عمدتاً در محیط های صنعتی برای کنترل جریان مایعات یا گازها در خطوط لوله استفاده می شود. طراحی آن دارای یک توپ شناور در داخل مکانیزم شیر است که امکان باز و بسته شدن سریع و کارآمد را فراهم می کند.

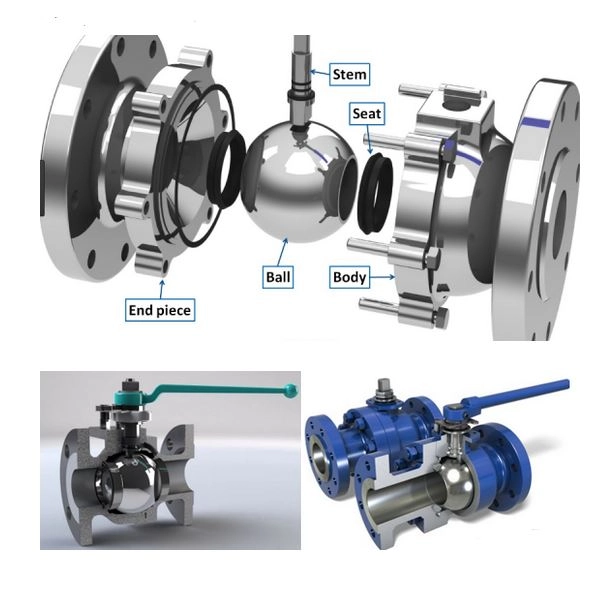

- بدنه شیر (Valve Body): بدنه اصلی شیر است و معمولاً از موادی مانند فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی یا چدن ساخته میشود. انتخاب مواد به عواملی مانند درجه فشار، محدوده دما و سازگاری شیمیایی با سیال بستگی دارد.
- توپ (Ball): توپ، قلب شیر است و مستقیماً جریان سیال را کنترل میکند. معمولاً از فلزات بادوام و مقاوم در برابر خوردگی مانند فولاد ضد زنگ، برنج یا برنز ساخته میشود. ممکن است برای افزایش مقاومت در برابر سایش و بهبود عملکرد آببندی، پوششها یا عملیات سطحی به آن اضافه شود.
- نشیمنگاهها (Seats): نشیمنگاههای شیر سطوح آببندی را برای توپ هنگام بسته شدن شیر فراهم میکنند. معمولاً از موادی مقاوم در برابر سایش و بادوام مانند PTFE (تفلون)، PEEK (پلی اتر اتر کتون) یا الاستومرهای تقویتشده مانند Viton یا EPDM ساخته میشوند. این مواد یک آببندی محکم تضمین میکنند و در برابر حملات شیمیایی مقاومت میکنند.
- ساقه (Stem): ساقه محرک (اهرم یا سایر مکانیسمهای کنترل) را به توپ متصل میکند و حرکت چرخشی مورد نیاز برای باز یا بسته کردن شیر را منتقل میکند. از آلیاژهای مقاوم در برابر خوردگی ساخته شده است تا عملکرد قابل اعتماد در محیطهای سخت را تضمین کند.
- آببندها و بستهبندی (Seals and Packing): از آببندها و مواد بستهبندی برای جلوگیری از نشت سیال در اطراف ساقه و سایر قسمتهای متحرک شیر استفاده میشود. این اجزا اغلب از الاستومرهایی مانند نیتریل، Viton یا EPDM و همچنین مواد مبتنی بر PTFE بسته به نیازهای کاربرد، ساخته میشوند.
- محرک (Actuator): محرک باز و بسته شدن شیر را کنترل میکند. میتواند دستی (مانند دسته، اهرم) یا خودکار (مانند گیربکس، موتور پنوماتیکی یا برقی) باشد. نوع محرک به سطح کنترل مورد نظر و کاربرد خاص بستگی دارد.

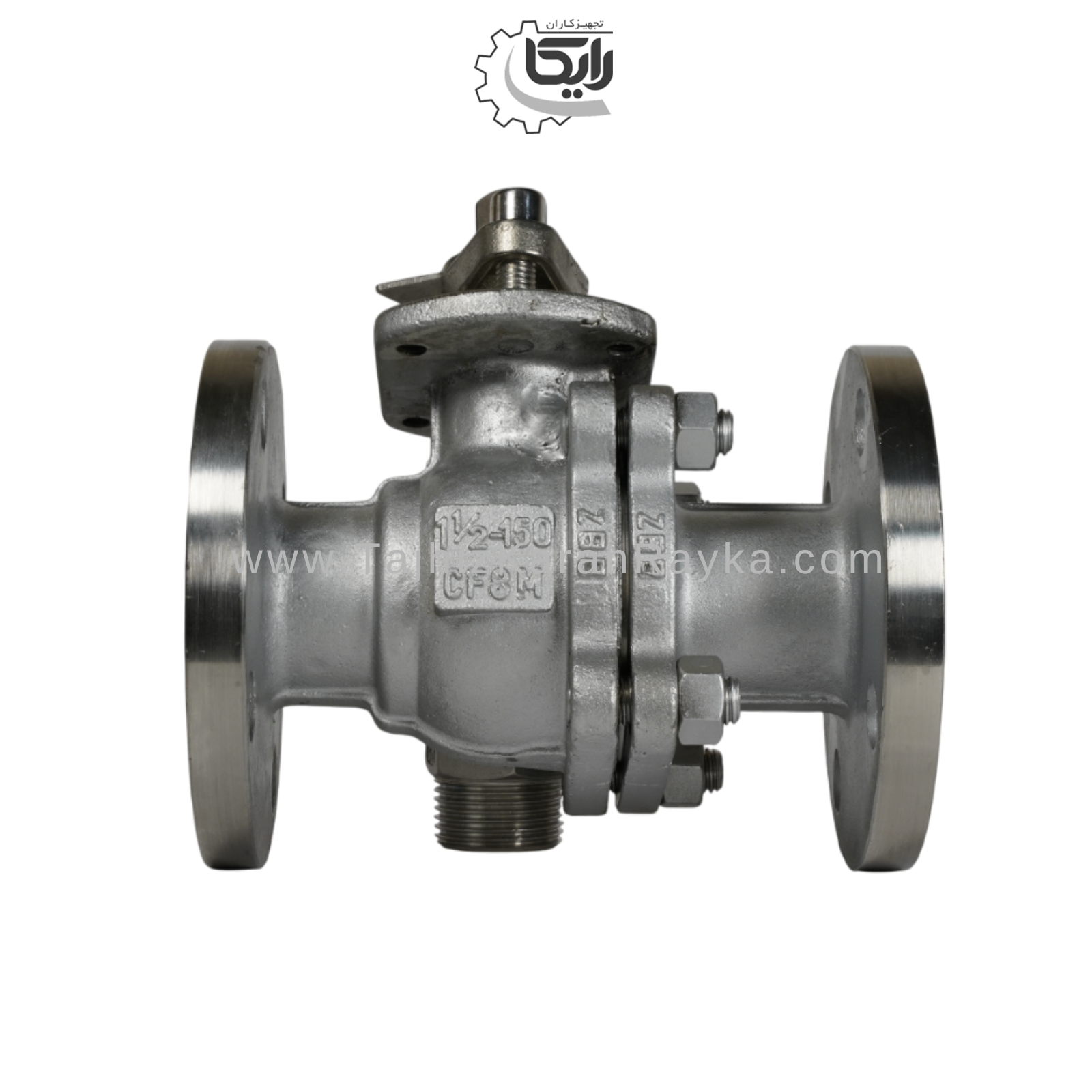

ساختار:
شیر توپی شناور دارای بدنه توخالی شیر با ورودی و خروجی، یک توپ کروی، یک ساقه و یک اهرم برای کنترل موقعیت توپ است.
طراحی توپ:
توپ داخل شیر دارای سوراخی مرکزی (یا سوراخ) است که اجازه عبور جریان سیال را در هنگام باز بودن می دهد. این توپ معمولاً از فلز، مانند فولاد ضد زنگ، یا سایر موادی که برای سازگاری با سیال خاص تحت کنترل انتخاب شده است، ساخته می شود.
عملکرد:
هنگامی که بسته است، فشار سیال توپ را به سمت نشیمنگاه شیر فشار می دهد و یک آب بندی محکم ایجاد می کند. برای باز کردن شیر، توپ 90 درجه (ربع دور) می چرخد. این باعث تراز شدن سوراخ توپ با مسیر جریان می شود و اجازه می دهد سیال از آن عبور کند.
طراحی شناور:
برخلاف شیر توپی با محور ثابت، که در آن توپ توسط یک ساقه بالایی و یک محور پایین ثابت می شود، توپ شیر توپی شناور فقط به یک ساقه بالایی متصل است. این به آن اجازه می دهد تا در داخل نشیمنگاه های شیر "شناور" شود و در هنگام بسته بودن شیر توسط فشار سیال در جای خود نگه داشته شود.
سوالات متداول
-
نفت و گاز: خطوط لوله، پالایشگاهها و کارخانههای فرآوری.
-
پتروشیمی: فرآوری و تولید مواد شیمیایی.
-
فرآوری شیمیایی: کنترل انواع مواد شیمیایی و حلالها.
-
تولید برق: کنترل خطوط بخار، آب و سوخت.
-
تصفیه آب و فاضلاب: تأسیسات تصفیه و شبکههای توزیع.
-
ساختمانهای مسکونی و تجاری: سیستمهای لوله کشی و تهویه مطبوع.
شرکت تجهیزکاران رایکا تامین کننده شیر توپی فلنج دار از جنس استنلس استیل می باشد
