تولید و تامین انواع اتصالات استنلس استیل صنعتی، غذایی و دارویی
در خطوط تولید پیشرفته و حساس صنایع غذایی، دارویی و بیوتکنولوژی، هر اتصال نقشی حیاتی در حفظ کیفیت و ایمنی محصول نهایی ایفا میکند. زانو جوشی صنایع غذایی یکی از این قطعات کلیدی است که وظیفه تغییر جهت جریان سیالات را بر عهده دارد. انتخاب صحیح این قطعه، تصمیمی فنی است که مستقیماً بر کارایی سیستم، بهداشت خط تولید و در نهایت، سلامت مصرفکننده تأثیر میگذارد.
این راهنمای جامع به شما کمک میکند تا با تمام جنبههای فنی، از انتخاب متریال و انواع زانو جوشی استیل گرفته تا استانداردهای بهداشتی، آشنا شوید و بهترین تصمیم را برای نیاز خود بگیرید.
زانو جوشی یک اتصال دائمی است که از طریق فرآیند جوشکاری به لولهها متصل میشود و یک مسیر یکپارچه و بدون درز ایجاد میکند. این ویژگی در صنایع بهداشتی اهمیت فوقالعادهای دارد، زیرا:
از تجمع آلودگی جلوگیری میکند: سطح داخلی صاف و بدون شکاف، هیچ فضایی برای باقیماندن مواد و رشد باکتریها باقی نمیگذارد.
جریان سیال را بهینه میکند: طراحی دقیق آن، افت فشار و تلاطم جریان را به حداقل میرساند و به کارایی پمپها و کل سیستم کمک میکند.
اتصالی مستحکم و بدون نشت فراهم میکند: جوشکاری یک اتصال دائمی و قابل اعتماد ایجاد میکند که در برابر فشار و لرزش مقاوم است.
استفاده از استنلس استیل (فولاد ضدزنگ) در ساخت زانو جوشی صنایع غذایی یک الزام است، نه یک انتخاب. وجود حداقل ۱۰.۵٪ کروم در این آلیاژ، یک لایه محافظ نامرئی از اکسید کروم روی سطح ایجاد میکند که از خوردگی و زنگزدگی جلوگیری میکند. دو گرید زیر، پرکاربردترین آلیاژها در این صنعت هستند:
این گرید که به دلیل داشتن ۱۸٪ کروم و ۸٪ نیکل به استیل "۱۸/۸" نیز معروف است، انتخاب استاندارد برای بسیاری از کاربردهای عمومی در صنایع غذایی مانند خطوط تولید لبنیات و نوشیدنیهای غیر اسیدی است. مقاومت به خوردگی خوب و قیمت مناسب، آن را به گزینهای محبوب تبدیل کرده است.
این گرید با افزودن عنصر مولیبدن، مقاومت بسیار بالاتری در برابر ترکیبات کلریدی (مانند نمک) و محیطهای اسیدی از خود نشان میدهد. به همین دلیل، برای فرآیندهای حساستر مانند تولید سس، پنیر و محصولات دارویی، بهترین انتخاب است. پسوند "L" به معنای کربن کم (Low Carbon) است که جوشپذیری آلیاژ را بهبود بخشیده و از خوردگی در ناحیه جوش جلوگیری میکند.
|

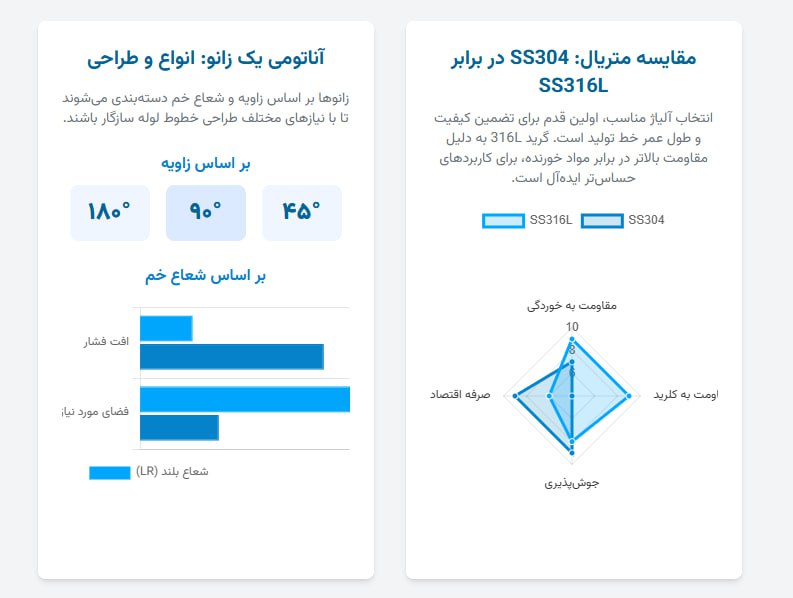

ویژگی |
استنلس استیل ۳۰۴ |
استنلس استیل ۳۱۶L |
|---|---|---|
|
مقاومت در برابر کلرید/اسید |
متوسط |
عالی |
|
کاربرد اصلی |
لبنیات، نوشیدنیهای عمومی |
سس، پنیر، داروسازی، محیطهای نمکی |
|
جوشپذیری |
عالی |
عالی (به لطف کربن کم) |
|
هزینه |
اقتصادیتر |
بالاتر |
زانوهای جوشی صنایع غذایی بر اساس دو پارامتر اصلی دستهبندی میشوند: زاویه و شعاع خم.
زانوی ۹۰ و ۴۵ درجه: رایجترین انواع برای تغییر مسیر جریان در خطوط لولهکشی هستند.
زانوی ۱۸۰ درجه (U-Bend): برای ایجاد حلقههای بازگشتی یا در ایستگاههای نمونهبرداری کاربرد دارند.
زانوی شعاع بلند (Long Radius - LR): در این مدل، شعاع خم ۱.۵ برابر قطر لوله است (R = 1.5D). این طراحی جریان نرمتری ایجاد کرده و افت فشار را به حداقل میرساند. برای خطوطی با دبی و فشار بالا ایدهآل است.
زانوی شعاع کوتاه (Short Radius - SR): در این مدل، شعاع خم برابر با قطر لوله است (R = 1.0D). این زانوها فضای کمتری اشغال میکنند و برای سیستمهایی با فشار پایینتر یا مکانهایی با محدودیت فضا مناسب هستند.
یک زانوی جوشی زمانی برای صنایع غذایی مناسب است که الزامات بهداشتی سختگیرانهای را برآورده کند:
طراحی بهداشتی (Hygienic Design): طراحی باید کاملاً صاف و بدون هرگونه "نقطه مرده" یا شکاف باشد تا امکان تمیزکاری کامل فراهم شود.
پرداخت سطح (Surface Finish): سطح داخلی اتصالات بهداشتی باید بسیار صیقلی باشد. این صافی با پارامتر Ra (Roughness Average) اندازهگیری میشود. برای کاربردهای بهداشتی، مقدار Ra باید بسیار پایین (مثلاً کمتر از ۰.۴ میکرومتر) باشد تا فرآیندهای شستشو در محل (CIP) و استریلسازی در محل (SIP) به طور مؤثر انجام شوند.
پاسیواسیون (Passivation): این فرآیند شیمیایی یک مرحله حیاتی پس از جوشکاری است. حرارت ناشی از جوشکاری میتواند لایه محافظ اکسید کروم را از بین ببرد و سطح را مستعد زنگزدگی کند. پاسیواسیون این لایه محافظ را ترمیم کرده و مقاومت به خوردگی قطعه را به حالت اولیه بازمیگرداند.
برای انتخاب محصول مناسب، این چهار مرحله را دنبال کنید:
نوع سیال را مشخص کنید: آیا سیال شما حاوی نمک، اسید یا دیگر مواد خورنده است؟ پاسخ به این سوال، گرید استیل (۳۰۴ یا ۳۱۶L) را تعیین میکند.
فشار و دبی سیستم را ارزیابی کنید: برای سیستمهای با جریان بالا و فشار زیاد، از زانوی شعاع بلند (LR) استفاده کنید تا از افت فشار جلوگیری شود.
فضای نصب را در نظر بگیرید: اگر با محدودیت فضا مواجه هستید، زانوی شعاع کوتاه (SR) ممکن است گزینه بهتری باشد.
استانداردهای کیفی را بررسی کنید: از کارشناسان ما در مورد پرداخت سطح (Ra) و انجام فرآیند پاسیواسیون سوال کنید. این موارد نشاندهنده کیفیت و تعهد به استانداردهای بهداشتی است.
انتخاب زانو جوشی صنایع غذایی یک سرمایهگذاری در ایمنی، کیفیت و کارایی خط تولید شماست. با درک دقیق تفاوت متریالها، انواع طراحی و اهمیت استانداردهای بهداشتی، میتوانید محصولی را انتخاب کنید که نه تنها نیازهای فنی شما را برآورده میکند، بلکه از سلامت مصرفکنندگان و اعتبار برند شما نیز محافظت مینماید.
برای اطمینان از انتخاب صحیح و دریافت مشاوره تخصصی، با کارشناسان ما در تماس باشید.
