در هر سیستم لوله‌کشی صنعتی، مجموعه‌ای از لوله‌ها، تجهیزات و اتصالات در کنار یکدیگر، شبکه‌ای پیچیده را برای انتقال سیالات یا گازها تشکیل می‌دهند. در این میان، یک قطعه ساده اما حیاتی به نام زانو جوشی (Welded Elbow) نقش اصلی را در تغییر مسیر جریان ایفا می‌کند. این قطعه که به طور مستقیم به لوله‌ها جوش داده می‌شود، صرفاً یک اتصال‌دهنده نیست، بلکه عاملی تعیین‌کننده در حفظ یکپارچگی، ایمنی، و راندمان کلی سیستم است. انتخاب صحیح زانو استیل جوشی بر اساس معیارهای فنی دقیق، می‌تواند از مشکلات پرهزینه‌ای مانند افت فشار، نشتی، خوردگی، یا حتی شکست فاجعه‌بار خط لوله جلوگیری کند.
این گزارش، یک راهنمای جامع و فنی است که به مدیران پروژه، مهندسان و متخصصان حوزه اتصالات کمک می‌کند تا با شناخت عمیق انواع، مواد، مشخصات فنی و کاربردهای زانو جوشی، تصمیمی آگاهانه و مطابق با نیازهای پروژه خود اتخاذ کنند. ما در این مسیر، به بررسی دقیق تفاوت‌های زانوهای مانیسمان (بدون درز) و درزدار، تأثیر زاویه و شعاع خم بر جریان، و همچنین الزامات تخصصی زانو جوشی استیل خواهیم پرداخت.
زانوهای جوشی استیل به دو روش اصلی تولید می‌شوند:
نورد گرم: با استفاده از دستگاه مندرل، لوله‌ها در قالب‌های عصایی شکل فرم‌دهی می‌شوند. این روش برای تولید زانو جوشی مانیسمان با کیفیت بالا استفاده می‌شود.
نورد سرد (فورجینگ): با استفاده از سنبه و ماتریس، مناسب برای تولید انبوه با هزینه کمتر.

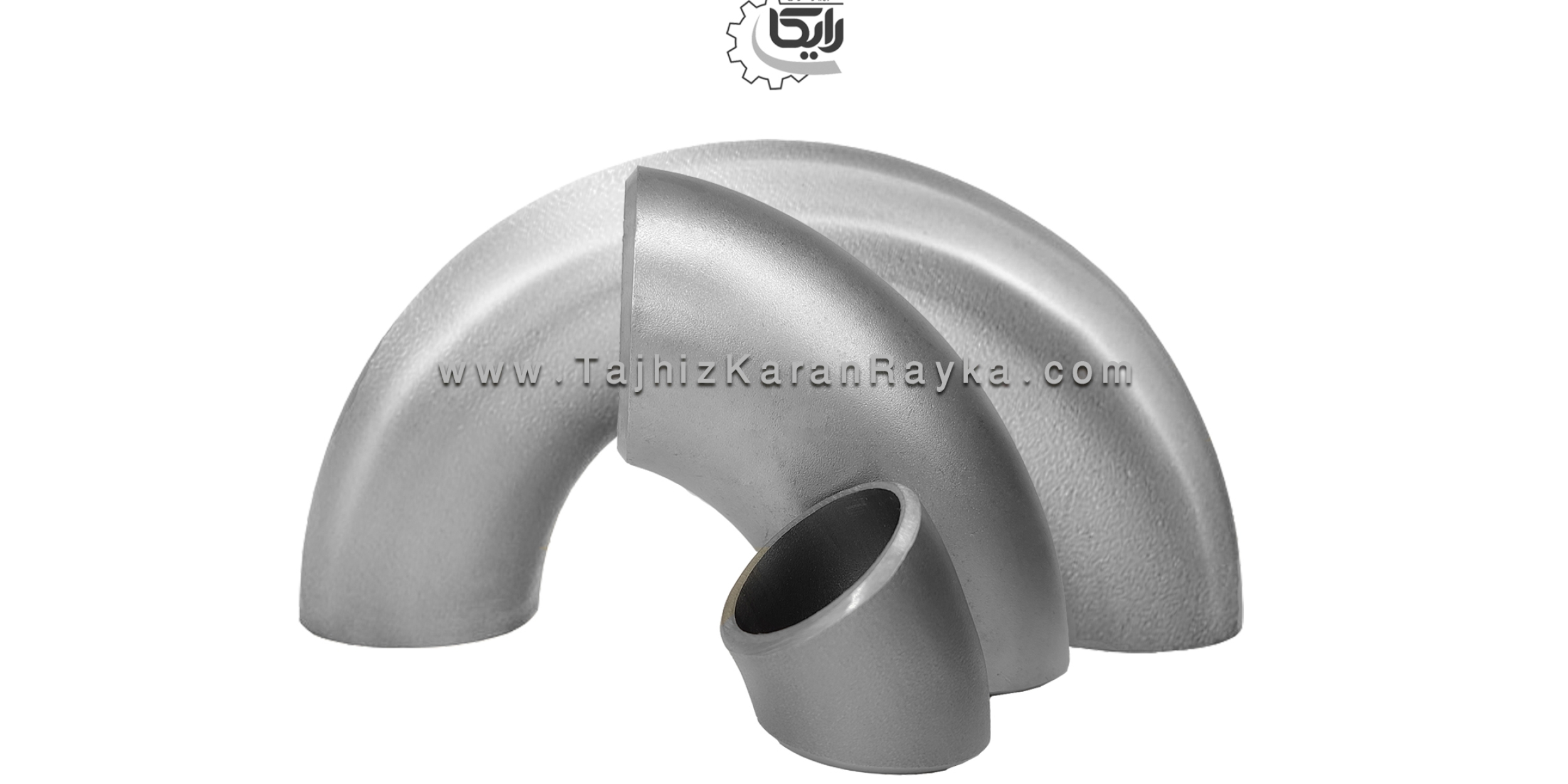

انواع محصولات زانو جوشی استیل 304 و 316
زانو جوشی ۴۵ درجه استیل ۳۰۴ و ۳۱۶
زانو جوشی 45 درجه استنلس استیل در سایزهای 1/4 تا 48 اینچ و آلیاژهای 304 و 316 و 321 و 310 موجود می باشد.
زانو جوشی 90 درجه استنلس استیل
زانو جوشی 90 درجه استنلس استیل در سایزهای 1/4 تا 48 اینچ و آلیاژهای 304 و 316 و 321 و 310 موجود می باشد.
زانو جوشی 180 درجه استنلس استیل
زانو جوشی 180 درجه استنلس استیل در سایزهای 1/4 تا 48 اینچ و آلیاژهای 304 و 316 و 321 و 310 موجود می باشد.
زانویی جوشی 45 درجه استنلس استیل صنایع غذایی و دارویی
زانویی جوشی 45 درجه استنلس استیل در سایزهای 19 تا 102 میلی متری و آلیاژهای 304 و 316 موجود می باشد.
زانویی جوشی 90 درجه استنلس استیل صنایع غذایی و دارویی
زانویی جوشی 90 درجه استنلس استیل صنایع غذایی از متریال استنلس استیل 304 و 316 تولید می‌شود استنلس استیل در برابر اکسایش‌ها کاملاً مقاوم است و درصد بالای کروم و نیکل این متریال موجود در زانو استیل صنایع غذایی می‌تواند در برابر شرایطی مانند رطوبت هوای محیط، مواجه شدن با مایعات اسیدی و شرایط دمایی بالای محیط مقاوم باشد.
زانویی جوشی 180 درجه استنلس استیل صنایع غذایی و دارویی
زانویی 180 درجه استیل در سایزهای 19 تا 102 میلی متری و آلیاژهای 304 و 316 موجود می باشد.
زانو جوشی استیلصنایع غذایی اتصالات جوشی چیست؟
زانو جوشی استیل یک قطعه فلزی است که برای تغییر جهت و جریان لوله‌های استیلی استفاده می‌شود. این قطعه با استفاده از روش جوشکاری به لوله‌های استیلی متصل می‌شود و به دلیل مقاومت بالا و خواص فیزیکی خوبی که دارد، در صنایعی مانند صنایع غذایی، دارویی، شیمیایی، نفت و پتروشیمی، ساختمان و سازه‌های فلزی و غیره کاربرد دارد. زانوهای جوشی استیل می‌توانند به صورت زانوی استیل جوشی 45 درجه، زانوی استیل جوشی 90 درجه، زانوی استیل جوشی 180 درجه و ... طراحی شوند و گریدهای مختلفی در بازار موجود هستند که بر اساس شرایط کاری و نیاز به کاربرد خاصی انتخاب می‌شوند.
زانو استیل همان‌طور که از نامش مشخص است وظیفه تغییر جهت مسیر لوله‌کشی را دارد. زانوی جوشی استیل در گریدهای مختلف با توجه به نوع صنعت و سیال انتخاب می‌شود، از پر مصرف‌ترین گریدهای زانوی جوشی استیل می‌توان به 321، 304، 304L ،316 ،16L اشاره کرد.
مزایای زانو جوشی استیل
مقاومت در برابر خوردگی: به دلیل وجود کروم و نیکل، در برابر رطوبت و مواد شیمیایی مقاوم است.
دوام بالا: مناسب برای استفاده طولانی‌مدت بدون نیاز به تعویض.
انعطاف‌پذیری در زوایا: امکان استفاده در زوایای مختلف مانند زانو جوشی 90 درجه یا 45 درجه.
کاربرد گسترده: از تأسیسات خانگی تا صنایع سنگین.
چه زمانی از زانو جوشی استیل استفاده می‌شود؟
- در لوله‌کشی‌هایی که آب‌بندی از اهمیت زیادی دارد از زانو جوشی استیل استفاده می‌شود زانو جوشی استنلس استیل می‌تواند به خوبی لوله را آب‌بندی کرده و اجازه تراوش آب را به بیرون از لوله ندهد.
- زانو استیل جوشی برای استحکام بلند مدت و مقاومت بیشتر در لوله‌کشی کاربرد بسیار زیادی دارد و در مواقعی که به اتصالی با کیفیت و محکم آن هم طولانی مدت نیاز باشد از زانو جوشی استیل استفاده می‌شود.
- زمانی که فشار جریان عبوری از داخل لوله قوی باشد باید از زانو استیل جوشی برای اتصال دو لوله استفاده شود تا اتصال بر اثر فشار باز نشده و مایع یا گاز به بیرون تراوش نکند.
- در مواقعی که لوله‌کشی تا سال‌ها بدون دستکاری باقی خواهد ماند باید از این نوع زانویی برای اتصال استفاده شود.
ویژگی | زانو جوشی مانیسمان (بدون درز) | زانو جوشی درزدار (با درز) |
|---|---|---|
فرآیند تولید | از لوله بدون درز، با قالب‌گیری سرد یا گرم | از ورقه‌های فولادی، با خم‌کاری و جوشکاری |
ساختار | بسیار بالا (به دلیل عدم وجود نقطه تمرکز تنش)
| دارای خط جوش روی بدنه |
مقاومت در برابر فشار و دما | یکپارچه و بدون خط جوش | پایین‌تر (درز جوش نقطه ضعف محسوب می‌شود) |
کاربردهای اصلی | صنایع نفت، گاز، پتروشیمی، و خطوط لوله فشار قوی |
لوله‌کشی روکار گاز، تاسیسات آب و کشاورزی با فشار پایین
|
محدودیت اندازه | معمولاً تا 24 اینچ |
قابلیت تولید در سایزهای بسیار بزرگ تا 100 اینچ
|
قیمت | معمولاً گران‌تر به دلیل فرآیند تولید پیچیده | معمولاً ارزان‌تر |
به دلیل نوسانات بازار ارز و مواد اولیه، برای دریافت قیمت زانو جوشی 1 اینچ، قیمت زانو جوشی 2 اینچ یا قیمت زانو جوشی مانیسمان، بهتر است با کارشناسان فروش تجهیزکاران رایکا تماس بگیرید
