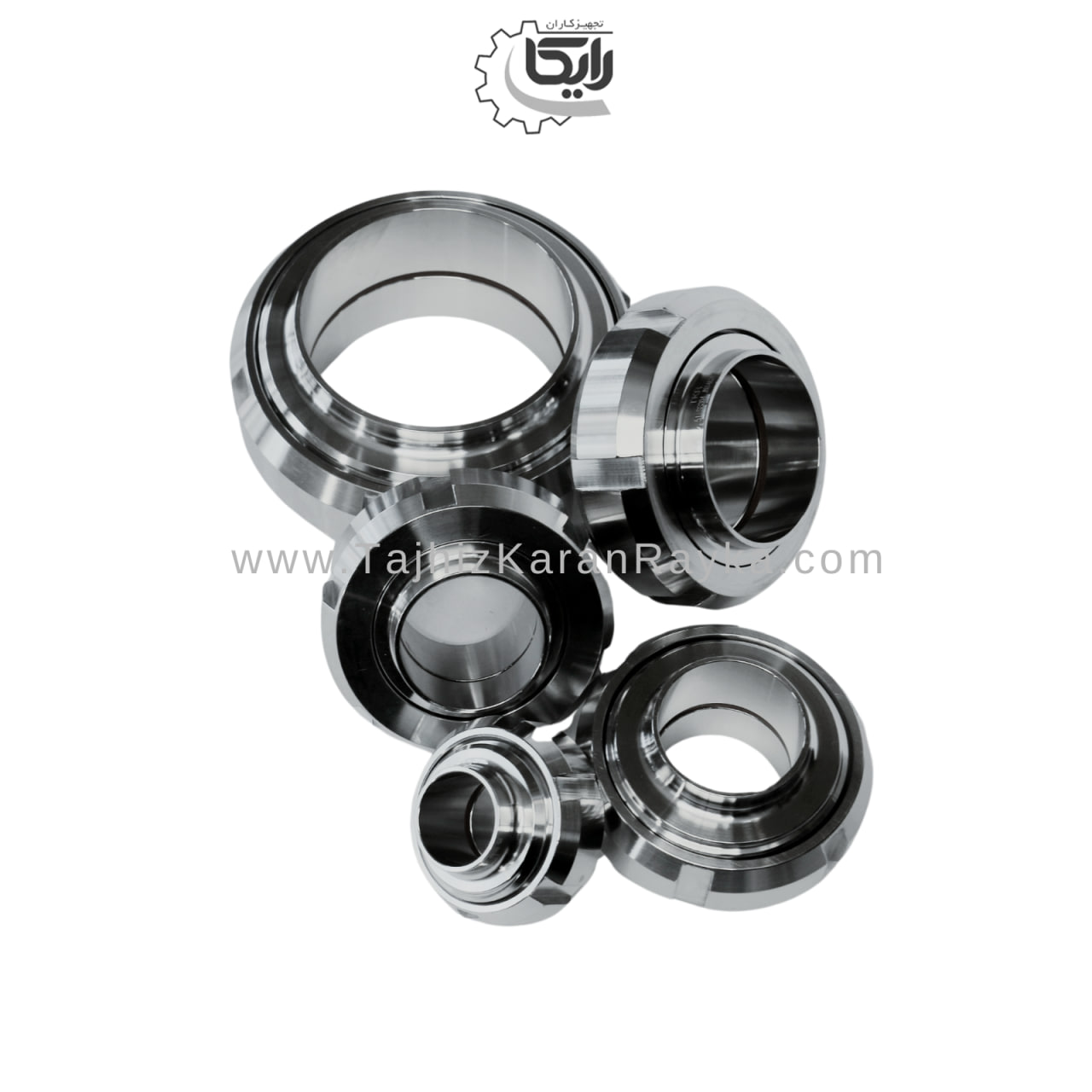

مهره ماسوره استیل قطعه ای است که به منظور ایجاد اتصال بین دو لوله استیل با سایزهای یکسان مورد استفاده قرار میگیرد. در سایز 25 میلی متر تا سایز 102 میلی متر موجود می باشد. از استیل 304 و آلیاژ 316 ساخته شده است و در صنایع غذایی و دارویی استفاده می شود.
مهره ماسوره استیل در سایزهای 25 تا 102 میلی متری و آلیاژهای 304 و 316 موجود می باشد.
مشخصات فنی و فشار کاری مهره ماسوره استیل صنایع غذایی
مهره ماسورهها دارای درجهبندی فشار (Pressure Class) و تحمل دمای مشخصی هستند. به عنوان مثال، مهره ماسورههایی با درجهبندی Class 150 معمولاً برای فشارهای پایینتر تا ۳۰۰ PSI مناسب هستند. در مقابل، اتصالات با درجهبندی
-
Class 3000 یا بالاتر که غالباً از طریق فورجینگ (Forging) ساخته میشوند، قادر به تحمل فشارهایی تا ۱۰۰۰۰ psig و دماهای بسیار بالا هستند.
-
تفاوت در ساختار و مشخصات فنی، مستقیماً به روش ساخت بستگی دارد. اتصالات فورج شده (Forged) از استحکام و مقاومت بالاتری برخوردار هستند و برای کاربردهای پرفشار مناسبند، در حالی که اتصالات ریختهگری (Cast) معمولاً برای کاربردهای با فشار کمتر تولید میشوند. درک این تفاوت، به انتخاب اتصالی که نه تنها از جنس استیل است، بلکه از نظر مهندسی برای تحمل شرایط مورد نظر نیز مناسب است، کمک میکند.
ساختار و اجزای اصلی مهره ماسوره استیل

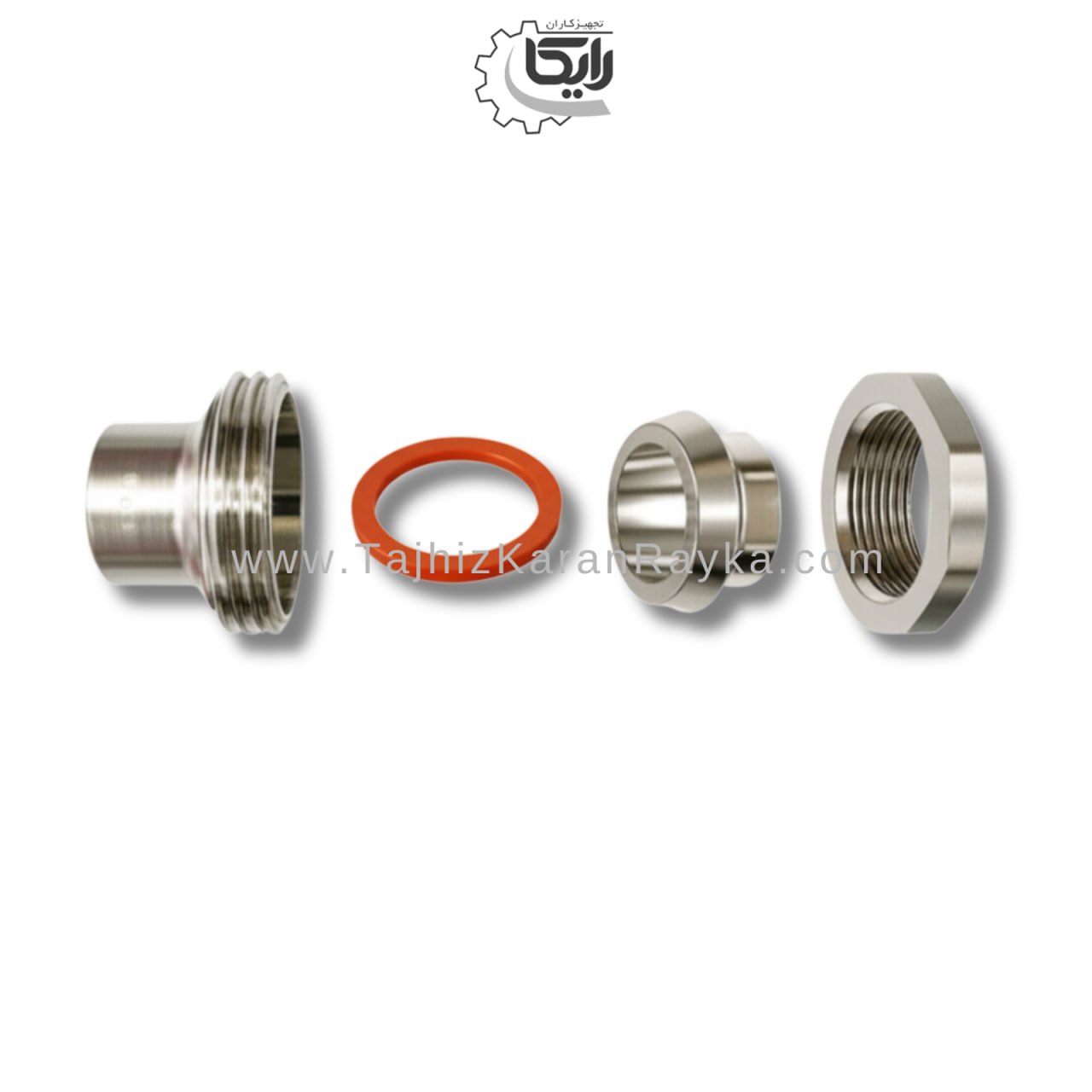

ساختار یک مهره ماسوره استیل، به طور کلی از سه جزء اصلی تشکیل شده که با همکاری یکدیگر یک اتصال محکم و قابل جداسازی را ایجاد میکنند. در برخی مدلها، یک واشر آببندی نیز به این مجموعه اضافه میشود تا کیفیت اتصال را بهبود بخشد.
-
بخش نر (Male End): این قطعه دارای رزوههای خارجی یا یک سطح اتصال مخروطی است که به یک لوله متصل میشود. بخش نر به گونهای طراحی شده که به صورت دقیق در داخل بخش ماده قرار میگیرد.
-
بخش ماده (Female End): این جزء دارای رزوههای داخلی یا یک سطح اتصال مکمل برای بخش نر است و به لوله دوم متصل میشود. در هنگام نصب، بخش نر و ماده در مقابل یکدیگر قرار میگیرند تا اتصال اولیه برقرار شود.
-
مهره اتصال (Union Nut): مهره اتصال، که معمولاً به شکل ششضلعی یا شیاردار است، روی رزوههای خارجی بخش نر قرار میگیرد. با سفت کردن مهره با استفاده از آچار، بخش نر و ماده به یکدیگر فشرده میشوند تا یک اتصال مکانیکی محکم و بدون نشتی ایجاد شود.
-
واشر آببندی (Gasket): در بسیاری از مهره ماسورهها، به خصوص در مدلهای بهداشتی یا کاربردهای حساس، یک واشر نرم بین دو بخش نر و ماده قرار میگیرد. وظیفه این واشر پر کردن هرگونه فضای خالی یا ناهماهنگی بین سطوح فلزی است تا از هرگونه نشتی سیال (گاز یا مایع) جلوگیری کند. جنس این واشرها بسته به کاربرد، میتواند از موادی مانند EPDM، PTFE، NBR و FKM (Viton) باشد.
مکانیزم عملکرد و اصول آببندی
مکانیزم عملکرد مهره ماسوره بر پایه فشردهسازی و ایجاد یک اتصال مکانیکی استوار است. مهره اتصال با اعمال نیروی فشاری، دو بخش نر و ماده را به هم نزدیک میکند، که این عمل منجر به آببندی میشود. کیفیت و نوع آببندی به طراحی مهره ماسوره بستگی دارد.
-
آببندی فلز به فلز (Metal-to-Metal): در این طراحی، سطوح تماس بخش نر و ماده به دقت ماشینکاری شده و معمولاً به صورت مخروطی یا صاف هستند. آببندی تنها از طریق فشردهسازی مستقیم این دو سطح فلزی در مقابل یکدیگر انجام میشود. مزیت اصلی این روش، دوام بسیار بالا و مقاومت در برابر دما و فشار است، زیرا نیازی به واشر آببندی ندارد که ممکن است در طول زمان فرسوده شود. با این حال، این نوع اتصال به تراز بسیار دقیق لولهها حساس است و هرگونه کثیفی یا آسیب سطحی میتواند منجر به نشتی شود.
-
آببندی با واشر (Gasket Sealing): در این روش، یک واشر نرم (معمولاً از جنسهای پلیمری) بین دو سطح فلزی قرار میگیرد. هنگامی که مهره اتصال سفت میشود، واشر فشرده شده و هرگونه ناهماهنگی یا حفره را پر میکند. این طراحی، تحمل بالاتری نسبت به ناهماهنگیهای جزئی در لولهها دارد و آببندی را با نیروی فشردهسازی کمتری فراهم میکند. نقطه ضعف این روش، محدودیتهای دمایی و فشاری بر اساس جنس واشر و نیاز به تعویض دورهای آن برای جلوگیری از نشتی است.
در مورد مکانیزم آببندی، گاهی اوقات در منابع مختلف تناقضاتی مشاهده میشود. برخی منابع توصیه میکنند که از هیچگونه آببند ثانویه مانند نوار تفلون یا خمیر آببندی بر روی سطوح موازی که وظیفه اصلی آببندی را بر عهده دارند، استفاده نشود، زیرا این مواد برای آببندی رزوهها طراحی شدهاند و نه برای سطوح صاف. در مقابل، برخی منابع دیگر استفاده از نوار تفلون را برای بهبود آببندی و کاهش سایش رزوهها پیشنهاد میدهند. این تفاوت رویکرد نشان میدهد که درک فرآیند اصلی آببندی بسیار حیاتی است. آببندی اولیه همیشه باید توسط طراحی اصلی قطعه (فلز به فلز یا واشر) انجام شود و هرگونه افزودنی ثانویه تنها باید برای جلوگیری از سایش رزوه (galling) یا کمک به مونتاژ استفاده شود و نباید به عنوان مکانیسم اصلی آببندی در نظر گرفته شود.
شرکت تجهیزکاران رایکا تولید کننده و تامین کننده مهره ماسوره استیل صنایع غذایی و دارویی می باشد.
