جدول استاندارد اتصالات جوشی

اتصالات جوشی نقش حیاتی در صنایع مختلف از جمله نفت و گاز، پتروشیمی، ساخت و ساز و تولید انرژی ایفا می‌کنند. استفاده از اتصالات جوشی استاندارد، تضمین‌کننده ایمنی، کارایی و طول عمر سیستم‌های لوله‌کشی است. این مقاله به بررسی جامع جدول استاندارد اتصالات جوشی استیل، انواع آن، کاربردها، مزایا و نکات مهم در انتخاب و استفاده از آن‌ها می‌پردازد. هدف از این مقاله، ارائه اطلاعات دقیق و کاربردی به مهندسان، تکنسین‌ها و سایر متخصصان مرتبط با این حوزه است تا بتوانند تصمیمات آگاهانه‌ای در زمینه انتخاب و استفاده از اتصالات جوشی بگیرند.

نقش حیاتی طراحی استاندارد اتصالات جوشی

طراحی مناسب اتصالات جوشی، یکی از پایه‌های اصلی موفقیت در ساخت و ساز است. این طراحی به طور اساسی بر کیفیت جوش، عملکرد مکانیکی (شامل استحکام، انعطاف‌پذیری و چقرمگی)، مقاومت در برابر خوردگی و یکپارچگی کلی ساختار قطعه یا مجموعه ساخته‌شده تأثیر می‌گذارد. طراحی صحیح اتصالات جوشی و آماده‌سازی مناسب آن‌ها به عنوان مراحل کلیدی برای اطمینان از ایجاد اتصالی قوی پس از اتمام جوشکاری شناخته شده‌اند. استانداردسازی در طراحی اتصالات جوشی مزایای متعددی دارد: این کار باعث ایجاد ثبات در تولید، ساده‌سازی فرآیندهای بازرسی و کاهش قابل‌توجه هزینه‌ها از طریق به حداقل رساندن نیاز به آزمایش‌های تأیید صلاحیت گسترده برای هر کاربرد جدید می‌شود. به عنوان مثال، استانداردهایی مانند ASME B31.3 برای لوله‌کشی، با استفاده از روش‌های طراحی و ساخت قوی که طراحی اتصالات جوشی بخش جدایی‌ناپذیری از آن‌هاست، به دنبال اطمینان از “عملکرد ایمن و قابل‌اعتماد سیستم‌های لوله‌کشی صنعتی” هستند.

چشم‌انداز استانداردسازی جوشکاری با رابطه‌ای مکمل بین نهادهای اصلی مانند AWS، ISO و ASME مشخص می‌شود. معمولاً در پروژه‌ای که تحت یک استاندارد اصلی، مانند ASME B31.3 برای لوله‌کشی، اجرا می‌شود، نیاز است که روش‌های جوشکاری تحت استاندارد ASME بخش IX تأیید شوند. این تأییدها ممکن است به مشخصات AWS A5.X برای مواد پرکننده اشاره کنند، در حالی که طراحی‌های اتصالات جوشی مورد استفاده می‌توانند با روش‌های صنعتی تثبیت‌شده‌ای که در استانداردهای ISO یا کدهای خاص AWS، مانند AWS D1.6 برای اجزای ساختاری فولاد ضدزنگ، مستند شده‌اند، هم‌راستا باشند. این کاربرد لایه‌ای نشان می‌دهد که وجود یک استاندارد واحد و جامع برای تمام جنبه‌های طراحی اتصالات جوشی فولاد ضدزنگ نادر است؛ بلکه یک چارچوب منسجم با بهره‌گیری از نقاط قوت چندین سند تخصصی ساخته می‌شود. این ارتباط متقابل، پوشش جامعی را از انتخاب مواد تا بازرسی نهایی تضمین می‌کند.

اهمیت اتصالات جوشی استاندارد

استفاده از اتصالات جوشی استاندارد مزایای متعددی دارد که از جمله می‌توان به موارد زیر اشاره کرد:

• ایمنی: اتصالات استاندارد مطابق با الزامات ایمنی طراحی و تولید می‌شوند و خطر نشتی و خرابی را کاهش می‌دهند.
• کارایی: اتصالات استاندارد با دقت بالایی تولید می‌شوند و عملکرد بهینه سیستم‌های لوله‌کشی را تضمین می‌کنند.
• قابلیت اطمینان: اتصالات استاندارد از مواد با کیفیت ساخته می‌شوند و در برابر شرایط سخت محیطی مقاوم هستند.
• انطباق: استفاده از اتصالات استاندارد، انطباق با مقررات و استانداردهای صنعتی را تسهیل می‌کند.

بررسی اجمالی نهادهای استانداردسازی و کدهای مرتبط

چندین سازمان بین‌المللی و ملی استانداردهایی را منتشر می‌کنند که راهنمایی‌هایی برای طراحی، آماده‌سازی و جوشکاری اتصالات جوشی در فولادهای ضدزنگ ارائه می‌دهند. مهم‌ترین این سازمان‌ها عبارتند از:

AWS (انجمن جوشکاری آمریکا)

AWS مجموعه‌ای جامع از استانداردها را ارائه می‌دهد که جنبه‌های مختلف جوشکاری را پوشش می‌دهند. برای فولادهای ضدزنگ، اسناد کلیدی شامل موارد زیر هستند:

• AWS D1.6/D1.6M، کد جوشکاری سازه‌ای – فولاد ضدزنگ: الزامات جوشکاری مجموعه‌های سازه‌ای از جنس فولاد ضدزنگ را مشخص می‌کند.
• AWS D10.4M/D10.4، راهنمای جوشکاری لوله و تیوب‌های آستنیتی فولاد ضدزنگ: توصیه‌های خاصی برای این کاربرد رایج ارائه می‌دهد.
• AWS D10.18M/D10.18، راهنمای جوشکاری لوله و تیوب‌های فریتی و مارتنزیتی فولاد ضدزنگ.
• AWS D18.1، مشخصات جوشکاری سیستم‌های لوله و تیوب آستنیتی فولاد ضدزنگ در کاربردهای بهداشتی (بهداشتی).
• AWS A2.4، نمادهای استاندارد برای جوشکاری، لحیم‌کاری و آزمایش غیرمخرب: زبان گرافیکی برای مشخص کردن جوش‌ها روی نقشه‌ها را تعریف می‌کند.
• AWS A3.0، اصطلاحات و تعاریف استاندارد جوشکاری.
• AWS B2.1/B2.1M، مشخصات برای تأیید روش و عملکرد جوشکاری: قوانین کلی تأیید صلاحیت را ارائه می‌دهد که برای فولادهای ضدزنگ قابل‌استفاده است.

ISO (سازمان بین‌المللی استانداردسازی)

استانداردهای ISO در سطح جهانی پذیرفته شده‌اند و چارچوبی برای کیفیت و مشخصات فنی فراهم می‌کنند. استانداردهای مرتبط با جوشکاری فولاد ضدزنگ شامل موارد زیر هستند:

• سری ISO 9692، به‌ویژه ISO 9692-1: توصیه‌هایی برای آماده‌سازی اتصالات جوشی در جوشکاری قوس الکتریکی دستی، جوشکاری قوس محافظت‌شده با گاز، جوشکاری گازی، جوشکاری TIG و جوشکاری پرتویی فولادها ارائه می‌دهد که برای فولادهای ضدزنگ قابل‌استفاده است.
• سری ISO 3834، الزامات کیفیت برای جوشکاری ذوبی مواد فلزی: سیستم‌های مدیریت کیفیت برای ساخت جوش را مشخص می‌کند.
• ISO 15607، مشخصات و تأیید روش‌های جوشکاری برای مواد فلزی – قوانین کلی، همراه با سری ISO 15609 (مشخصات WPS) و ISO 15614 (آزمایش روش).
• ISO 4063، جوشکاری و فرآیندهای مرتبط – نام‌گذاری فرآیندها و شماره‌های مرجع.

ASME (انجمن مهندسان مکانیک آمریکا)

ASME یکی از پیشروترین توسعه‌دهندگان استانداردها، به‌ویژه برای تجهیزات تحت فشار و لوله‌کشی است. کدهای کلیدی شامل موارد زیر هستند:

• کد دیگ و مخازن تحت فشار ASME (BPVC)، بخش V (آزمایش غیرمخرب) و بخش IX (تأیید جوشکاری و لحیم‌کاری): بخش IX برای تأیید روش‌های جوشکاری، جوشکاران و اپراتورهای جوشکاری در کاربردهای تحت فشار با فولادهای ضدزنگ بسیار مهم است.
• ASME B31.3، لوله‌کشی فرآیندی: طراحی، مواد، ساخت، بازرسی و آزمایش سیستم‌های لوله‌کشی در کارخانه‌های فرآیندی را که به‌طور گسترده از فولادهای ضدزنگ استفاده می‌کنند، مدیریت می‌کند.
• ASME B16.25، انتهای جوش لب‌به‌لب: آماده‌سازی انتهای اجزای لوله‌کشی را برای تسهیل جوش‌های لب‌به‌لب با کیفیت استاندارد می‌کند.

این استانداردها در مجموع چارچوبی قوی ارائه می‌دهند که به طراحان در انتخاب پیکربندی‌های مناسب اتصالات جوشی، به سازندگان در آماده‌سازی و اجرای جوش‌ها و به بازرسان در تأیید انطباق و کیفیت کمک می‌کنند.

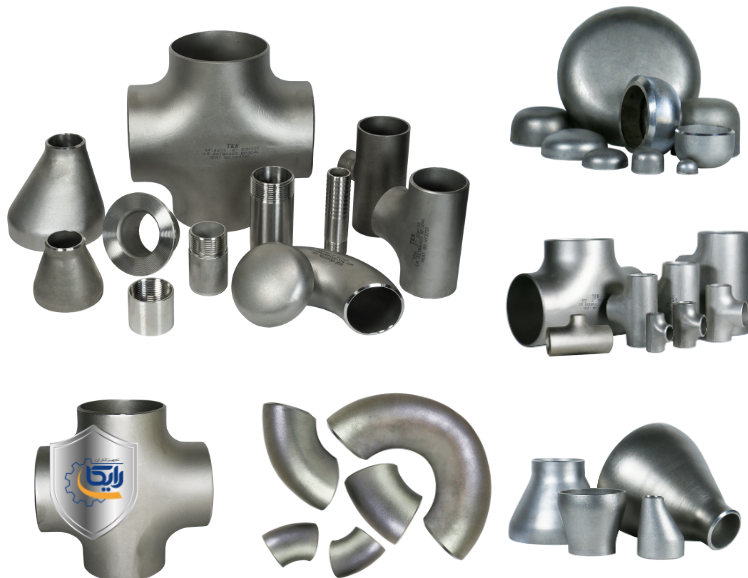

انواع اتصالات جوشی

اتصالات جوشی بر اساس شکل، جنس و کاربرد به انواع مختلفی تقسیم می‌شوند. در اینجا به برخی از رایج‌ترین انواع اتصالات جوشی اشاره می‌کنیم:

زانویی (Elbow)

زانویی‌ها برای تغییر جهت لوله در زوایای مختلف (معمولاً ۴۵، ۹۰ و ۱۸۰ درجه) استفاده می‌شوند. زانویی‌ها می‌توانند شعاع بلند (LR) یا شعاع کوتاه (SR) داشته باشند.

• زانویی شعاع بلند: در این نوع زانویی، شعاع خمش ۱.۵ برابر قطر لوله است. این نوع زانویی افت فشار کمتری ایجاد می‌کند.
• زانویی شعاع کوتاه: در این نوع زانویی، شعاع خمش برابر با قطر لوله است. این نوع زانویی فضای کمتری اشغال می‌کند اما افت فشار بیشتری ایجاد می‌کند.

جدول استاندارد اتصالات جوشی: انواع زانو (Elbow)

نوع زانو	زاویه (°)	شعاع انحنا	استاندارد مرجع	توضیحات
زانو شعاع کوتاه (SR)	۹۰ / ۴۵	برابر قطر لوله	ASME B16.9	مناسب برای فضاهای محدود
زانو شعاع بلند (LR)	۹۰ / ۴۵	۱.۵ برابر قطر	ASME B16.9	مناسب برای کاهش افت فشار
زانو ۲۲.۵ درجه	۲۲.۵	متغیر	ASME B16.9	برای تغییر زاویه‌های خاص در لوله‌کشی
زانو تبدیلی	۹۰ / ۴۵	۱.۵ برابر قطر	ASME B16.9	اتصال دو لوله با قطرهای مختلف

سه راهی (Tee)

سه راهی‌ها برای ایجاد انشعاب در لوله استفاده می‌شوند. سه راهی‌ها می‌توانند مساوی (Equal) یا کاهنده (Reducing) باشند.

• سه راهی مساوی: در این نوع سه راهی، قطر هر سه دهانه یکسان است.
• سه راهی کاهنده: در این نوع سه راهی، قطر دهانه انشعاب کوچکتر از قطر دهانه اصلی است.

جدول استاندارد اتصالات جوشی: انواع سه‌راهی (Tee)

نوع سه‌راهی	ویژگی‌ها	استاندارد مرجع	کاربردها
سه‌راهی برابر (Equal Tee)	هر سه بخش دارای قطر یکسان	ASME B16.9	مناسب برای تقسیم جریان
سه‌راهی کاهنده (Reducing Tee)	شاخه‌ای با قطر کوچکتر	ASME B16.9	هدایت جریان به لوله با قطر کوچکتر
سه‌راهی جانبی (Lateral Tee)	شاخه‌ای با زاویه ۴۵ درجه	ASME B16.9	توزیع جریان در زاویه‌های خاص
سه‌راهی مانع‌دار (Barred Tee)	دارای مانع داخلی جهت کنترل جریان	API و ASME B16.9	صنایع نفت و گاز

تبدیل (Reducer)

تبدیل‌ها برای تغییر قطر لوله استفاده می‌شوند. تبدیل‌ها می‌توانند هم‌مرکز (Concentric) یا غیر هم‌مرکز (Eccentric) باشند.

• تبدیل هم‌مرکز: در این نوع تبدیل، محور لوله ورودی و خروجی در یک راستا قرار دارند.
• تبدیل غیر هم‌مرکز: در این نوع تبدیل، محور لوله ورودی و خروجی در یک راستا قرار ندارند. این نوع تبدیل معمولاً در لوله‌های افقی استفاده می‌شود تا از تجمع سیال در پایین لوله جلوگیری شود.

جدول استاندارد اتصالات جوشی: انواع کاهنده (Reducer)

نوع کاهنده	ویژگی‌ها	استاندارد مرجع	کاربردها
کاهنده هم‌مرکز (Concentric Reducer)	قطر ورودی و خروجی در یک راستا	ASME B16.9	انتقال سیال بین لوله‌ها با قطر مختلف
کاهنده غیرهم‌مرکز (Eccentric Reducer)	محور ورودی و خروجی متفاوت	ASME B16.9	جلوگیری از مکش هوا در پمپ‌ها

کپ (Cap)

کپ‌ها برای بستن انتهای لوله استفاده می‌شوند.

جدول استاندارد اتصالات جوشی: مشخصات کپ (Cap)

نوع کپ	ویژگی‌ها	استاندارد مرجع	کاربردها
کپ کوتاه	مناسب برای مسدود کردن لوله‌های کوچک	ASME B16.9	انسداد انتهای لوله‌های گاز و مایع
کپ بلند	مناسب برای فشار و دمای بالا	ASME B16.9	استفاده در صنایع نفت و گاز

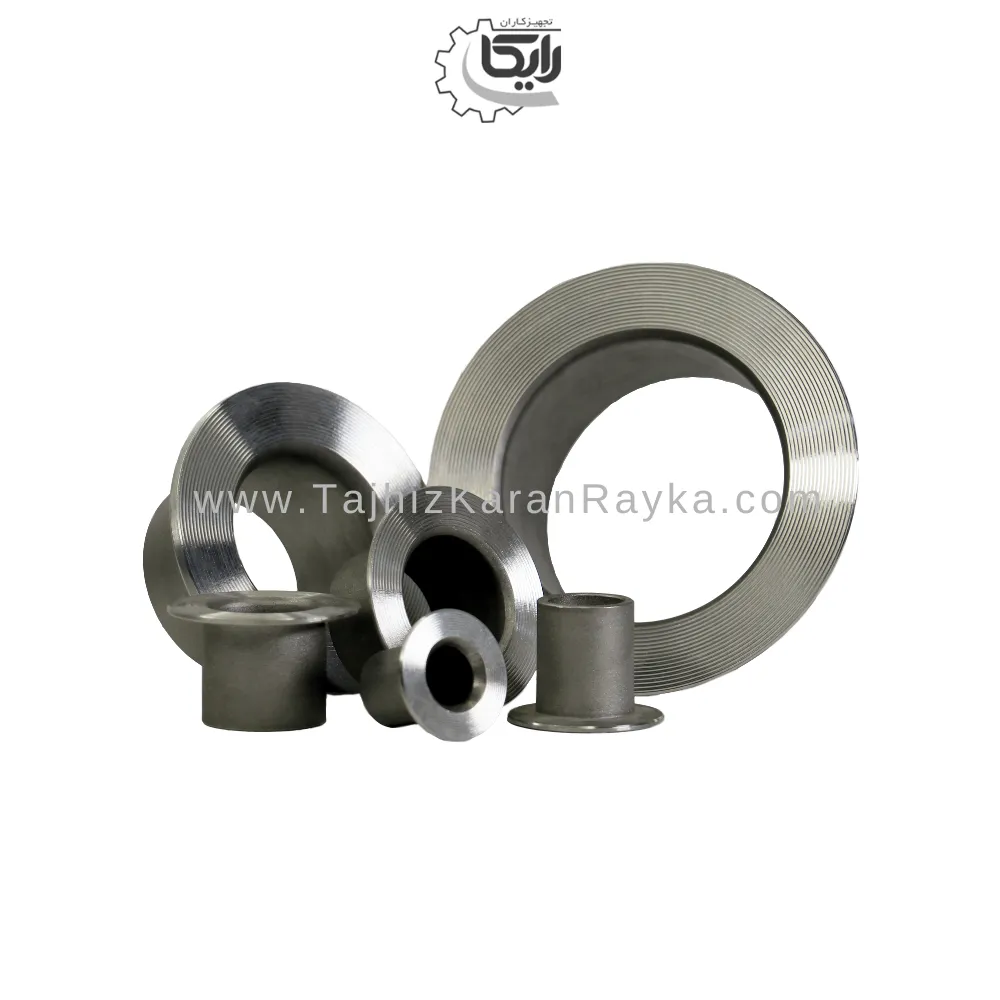

فلنج (Flange)

فلنج‌ها برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر استفاده می‌شوند. فلنج‌ها به وسیله پیچ و مهره به هم متصل می‌شوند و امکان باز و بسته کردن آسان لوله‌ها را فراهم می‌کنند.

جدول استاندارد اتصالات جوشی: انواع فلنج (Flange)

نوع فلنج	ویژگی‌ها	استاندارد مرجع	کاربردها

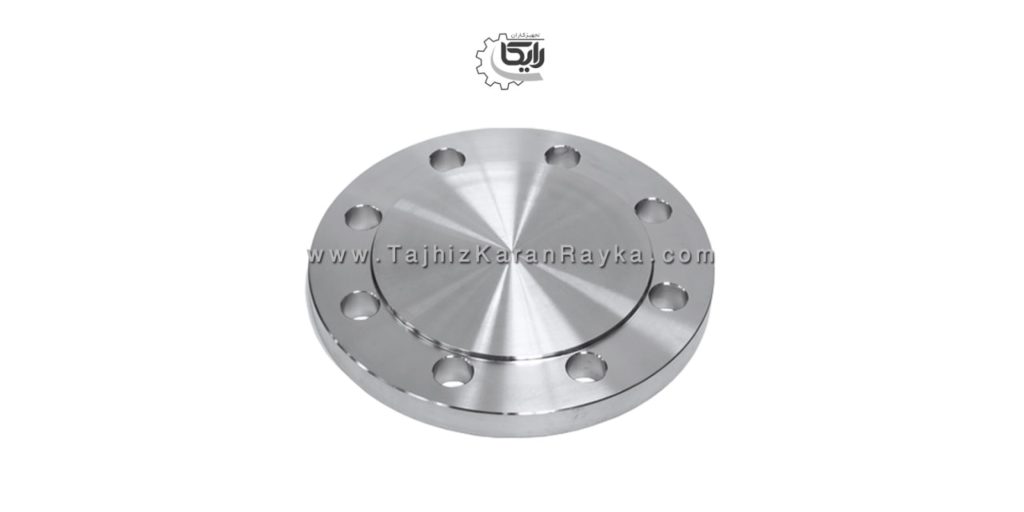

فلنج کور (Blind Flange)	مسدود کردن انتهای لوله	ASME B16.5 / B16.47	بستن انتهای خطوط لوله
فلنج گردن‌دار (Weld Neck)	گردن بلند برای استحکام بیشتر	ASME B16.5 / B16.47	مناسب برای فشار و دمای بالا
فلنج روکار (Slip On)	جوشکاری آسان روی لوله	ASME B16.5 / B16.47	مناسب برای سیستم‌های کم‌فشار
فلنج رزوه‌ای (Threaded)	اتصال بدون نیاز به جوشکاری	ASME B16.5	مناسب برای قطرهای کوچک و فشار کم

بوشن (Coupling)

بوشن‌ها برای اتصال دو لوله با قطر یکسان استفاده می‌شوند.

جنس اتصالات جوشی

اتصالات جوشی می‌توانند از مواد مختلفی ساخته شوند که انتخاب جنس مناسب بستگی به نوع سیال، دما، فشار و شرایط محیطی دارد. برخی از رایج‌ترین مواد مورد استفاده در ساخت اتصالات جوشی عبارتند از:

• فولاد کربنی: این نوع فولاد به دلیل استحکام بالا و قیمت مناسب، یکی از پرکاربردترین مواد در ساخت اتصالات جوشی است.
• فولاد آلیاژی: این نوع فولاد حاوی عناصر آلیاژی مانند کروم، نیکل و مولیبدن است که مقاومت آن را در برابر خوردگی و دماهای بالا افزایش می‌دهد.
• فولاد ضد زنگ (استنلس استیل): این نوع فولاد به دلیل مقاومت بسیار بالا در برابر خوردگی، در صنایعی که با سیالات خورنده سروکار دارند، استفاده می‌شود.
• آلیاژهای نیکل: این آلیاژها مقاومت بسیار بالایی در برابر خوردگی و دماهای بالا دارند و در شرایط سخت محیطی استفاده می‌شوند.

جدول استاندارد اتصالات جوشی (Butt Weld Fittings)

اتصالات جوشی یکی از پرکاربردترین انواع اتصالات در صنایع مختلف هستند. این اتصالات معمولاً براساس استانداردهایی مانند ASME B16.9، ASME B16.28 و MSS SP-43 تولید می‌شوند. در ادامه جدول مرتبط با اتصالات جوشی آورده شده است:

نوع اتصال جوشی	ویژگی‌ها	استاندارد مرجع	کاربردها
زانو (Elbow)	تغییر جهت جریان (زاویه ۹۰°، ۴۵°)	ASME B16.9	تغییر مسیر لوله‌کشی
سه‌راهی (Tee)	تقسیم یا ترکیب جریان	ASME B16.9	ترکیب یا انشعاب جریان
کاهنده هم‌مرکز (Concentric Reducer)	انتقال بین لوله‌های هم‌راستا	ASME B16.9	انتقال سیال بین لوله‌های با قطر مختلف
کاهنده غیرهم‌مرکز (Eccentric Reducer)	انتقال بین لوله‌های غیرهم‌راستا	ASME B16.9	جلوگیری از مکش هوا در پمپ‌ها
کپ (Cap)	مسدود کردن انتهای لوله	ASME B16.9	انسداد انتهای خطوط لوله
زانو تبدیلی	تغییر قطر و جهت هم‌زمان	ASME B16.9	کاربردهای خاص در فضاهای محدود
سه‌راهی کاهنده (Reducing Tee)	اتصال لوله‌ها با قطرهای مختلف	ASME B16.9	استفاده در صنایع نفت و گاز
چهارراهی (Cross)	تقسیم جریان به چهار جهت	ASME B16.9	سیستم‌های هیدرولیکی و پنوماتیکی

جدول مشخصات ابعادی اتصالات جوشی بر اساس ASME B16.9

نوع اتصال	اندازه اسمی (NPS)	قطر خارجی (OD) (mm)	ضخامت دیواره (mm)	شعاع انحنا (mm)	فاصله بین مراکز (mm)
زانو ۹۰ درجه شعاع بلند	۱/۲″ تا ۴۸″	۲۱.۳ تا ۱۲۱۹	طبق SCH مشخص	۱.۵×OD	مشخص در استاندارد
زانو ۴۵ درجه شعاع بلند	۱/۲″ تا ۴۸″	۲۱.۳ تا ۱۲۱۹	طبق SCH مشخص	۱.۵×OD	مشخص در استاندارد
کاهنده هم‌مرکز	۱/۲″ تا ۴۸″	۲۱.۳ تا ۱۲۱۹	طبق SCH مشخص	–	–
کاهنده غیرهم‌مرکز	۱/۲″ تا ۴۸″	۲۱.۳ تا ۱۲۱۹	طبق SCH مشخص	–	–
سه‌راهی برابر	۱/۲″ تا ۴۸″	۲۱.۳ تا ۱۲۱۹	طبق SCH مشخص	–	فاصله مشخص از مرکز
کپ	۱/۲″ تا ۴۸″	۲۱.۳ تا ۱۲۱۹	طبق SCH مشخص	–	–

جدول انواع استانداردهای اتصالات جوشی

استاندارد	ویژگی‌ها	کاربردها
ASME B16.9	اتصالات جوشی فولادی	نفت، گاز و پتروشیمی
ASME B16.28	زانوهای جوشی با شعاع کوتاه	صنایع فشار بالا
MSS SP-97	اتصالات جوشی یکپارچه (Integrally Reinforced)	خطوط لوله فشار قوی
DIN 2605	زانوهای جوشی	استاندارد اروپایی برای زانوها
API 5L	خطوط لوله انتقال	صنایع گاز و نفت

جدول استاندارد ابعاد اتصالات جوشی

ابعاد اتصالات جوشی بر اساس استانداردهای مختلفی تعیین می‌شوند. این استانداردها شامل ابعاد هندسی، ضخامت دیواره و رواداری‌ها هستند. برخی از مهم‌ترین استانداردهای ابعاد اتصالات جوشی عبارتند از:

• ASME B16.9: این استاندارد مربوط به اتصالات جوشی فولادی فرفورژه است و ابعاد، رواداری‌ها، مواد و روش‌های آزمایش را تعیین می‌کند.
• ASME B16.28: این استاندارد مربوط به زانویی‌های جوشی فولادی فرفورژه و برگشتی‌ها است و ابعاد، رواداری‌ها، مواد و روش‌های آزمایش را تعیین می‌کند.
• MSS SP-43: این استاندارد مربوط به اتصالات جوشی فولادی ضد زنگ فرفورژه است و ابعاد، رواداری‌ها، مواد و روش‌های آزمایش را تعیین می‌کند.
• استاندارد ملی ایران شماره ۳۰۷۶: این استاندارد، ویژگی‌ها و روش‌های آزمون اتصالات بدون درز و درزدار فولادی لب به لب جوشی برای لوله‌کشی گاز طبیعی را تعیین می‌کند.

جدول مثال از ابعاد اتصالات جوشی (بر اساس ASME B16.9)

سایز لوله (اینچ)	قطر خارجی (OD) (اینچ)	ضخامت دیواره (اینچ) (Schedule 40)	طول مرکز تا انتها (زانویی ۹۰ درجه شعاع بلند) (اینچ)
۱/۲	۰.۸۴۰	۰.۱۰۹	۱.۵۰
۱	۱.۳۱۵	۰.۱۳۳	۱.۵۰
۲	۲.۳۷۵	۰.۱۵۴	۳.۰۰
۴	۴.۵۰۰	۰.۲۳۷	۶.۰۰

توجه: این جدول فقط یک مثال است و ابعاد واقعی اتصالات جوشی ممکن است بسته به استاندارد، جنس و تولیدکننده متفاوت باشد.

برنامه جدول استاندارد اتصالات جوشی pipedata

pipedata یک مرجع سریع برای دسترسی به اطلاعات فنی مربوط به لوله‌کشی و تجهیزات آن است. این منو شامل بخش‌هایی مانند فلنج‌ها (Flanges)، اتصالات (Fittings)، واشرها (Gaskets)، شیرآلات (Valves)، لوله‌ها (Pipe) و غیره است. با کلیک روی هر بخش، می‌توانید اطلاعات دقیق و استانداردهای مرتبط را مشاهده کنید.

چگونه از اپ جدول استاندارد اتصالات جوشی استفاده کنیم؟

1. وارد صفحه منو شوید.
2. بخش موردنظر (مثلاً فلنج یا لوله) را انتخاب کنید.
3. اطلاعات فنی لازم را بررسی کنید.

این ابزار برای مهندسان و متخصصان در صنایع نفت، گاز و تأسیسات بسیار کاربردی است.

جدول استاندارد ابعاد رزوه لوله NPT (بر اساس ANSI/ASME B1.20.1)

سایز اسمی (Nominal Size)	قطر خارجی واقعی (Actual OD – اینچ)	TPI (دنده در اینچ)	طول رزوه موثر (اینچ)
۱/۱۶″	۰.۳۱۲۵	۲۷	۰.۱۶
۱/۸″	۰.۴۰۵	۲۷	۰.۱۸
۱/۴″	۰.۵۴۰	۱۸	۰.۲۰
۳/۸″	۰.۶۷۵	۱۸	۰.۲۴
۱/۲″	۰.۸۴۰	۱۴	۰.۳۲
۳/۴″	۱.۰۵۰	۱۴	۰.۳۴
۱″	۱.۳۱۵	۱۱.۵	۰.۴۰
۱ ¼″	۱.۶۶۰	۱۱.۵	۰.۴۲
۱ ½″	۱.۹۰۰	۱۱.۵	۰.۴۲
۲″	۲.۳۷۵	۱۱.۵	۰.۴۳۶
۲ ½″	۲.۸۷۵	۸	۰.۶۸۲
۳″	۳.۵۰۰	۸	۰.۷۶۶
۴″	۴.۵۰۰	۸	۰.۸۴۴

کاربردهای اتصالات جوشی

اتصالات جوشی در صنایع مختلف کاربردهای گسترده‌ای دارند. برخی از مهم‌ترین کاربردهای اتصالات جوشی عبارتند از:

• صنعت نفت و گاز: انتقال نفت، گاز و سایر فرآورده‌های نفتی در خطوط لوله و پالایشگاه‌ها.
• صنعت پتروشیمی: انتقال مواد شیمیایی در کارخانجات پتروشیمی.
• صنعت آب و فاضلاب: انتقال آب آشامیدنی و فاضلاب در شبکه‌های شهری و صنعتی.
• صنعت تولید انرژی: انتقال بخار و آب داغ در نیروگاه‌ها.
• صنعت ساخت و ساز: استفاده در سیستم‌های گرمایش، تهویه و لوله‌کشی ساختمان‌ها.
• سیستم‌های آتش‌نشانی: استفاده در لوله‌کشی‌های سیستم‌های اطفاء حریق.
• لوله کشی گاز در منازل مسکونی: انتقال گاز طبیعی.

مزایای استفاده از اتصالات جوشی

اتصالات جوشی نسبت به سایر روش‌های اتصال لوله‌ها (مانند اتصالات رزوه ای و فلنجی) مزایای متعددی دارند که عبارتند از:

• اتصال قوی و ایمن: جوشکاری یک اتصال دائمی و بدون نشتی بین لوله و اتصالات ایجاد می‌کند.
• مقاومت بالا در برابر فشار و دما: اتصالات جوشی می‌توانند فشار و دمای بالایی را تحمل کنند.
• کاهش افت فشار: سطح صاف داخل اتصالات جوشی، افت فشار را به حداقل می‌رساند.
• کاهش خوردگی: اتصالات جوشی می‌توانند با استفاده از مواد مقاوم در برابر خوردگی، از خوردگی سیستم‌های لوله‌کشی جلوگیری کنند.
• صرفه اقتصادی: اتصالات جوشی معمولاً ارزان‌تر از سایر روش‌های اتصال لوله‌ها هستند.
• حمل و نقل آسان: اتصالات جوشی به دلیل وزن و حجم کمتر، به راحتی قابل حمل و نقل هستند.
• نصب آسان: نصب اتصالات جوشی نسبتاً آسان است و نیاز به تجهیزات خاصی ندارد.
• اشغال فضای کمتر: سیستم لوله کشی با اتصالات جوشی فضای کمتری اشغال می‌کند.

نکات مهم در انتخاب و استفاده از اتصالات جوشی

انتخاب و استفاده صحیح از اتصالات جوشی، نقش مهمی در ایمنی و کارایی سیستم‌های لوله‌کشی دارد. در اینجا به برخی از نکات مهم در این زمینه اشاره می‌کنیم:

• انتخاب جنس مناسب: جنس اتصالات جوشی باید با توجه به نوع سیال، دما، فشار و شرایط محیطی انتخاب شود.
• رعایت استانداردها: اتصالات جوشی باید مطابق با استانداردهای معتبر (مانند ASME B16.9) تولید شوند.
• مطابقت ابعاد: ابعاد اتصالات جوشی باید با ابعاد لوله‌های مورد استفاده مطابقت داشته باشد.
• آماده‌سازی مناسب: قبل از جوشکاری، لبه‌های اتصالات و لوله‌ها باید به درستی آماده شوند.
• جوشکاری صحیح: جوشکاری باید توسط افراد ماهر و با استفاده از روش‌های مناسب انجام شود.
• بازرسی جوش: پس از جوشکاری، باید جوش‌ها از نظر کیفیت و عدم وجود عیب بازرسی شوند.
• استفاده از اتصالات مانیسمان: در شرایط اضطراری دما و فشار بالا، استفاده از اتصالات مانیسمان (بدون درز) توصیه می‌شود.
• بررسی استانداردهای ASTM: در انتخاب اتصالات جوشی فولادی، به استانداردهای ASTM A234 و ASTM A420 توجه کنید.

سوالات متداول درباره جدول استاندارد اتصالات جوشی

1. اتصالات جوشی چیست؟ اتصالات جوشی قطعاتی هستند که برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر از طریق جوشکاری استفاده می‌شوند.
2. انواع اتصالات جوشی کدامند؟ زانویی، سه راهی، تبدیل، کپ، فلنج و بوشن از جمله انواع رایج اتصالات جوشی هستند.
3. جنس اتصالات جوشی از چیست؟ اتصالات جوشی می‌توانند از فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ و آلیاژهای نیکل ساخته شوند.
4. استاندارد ابعاد اتصالات جوشی چیست؟ ASME B16.9 یکی از مهم‌ترین استانداردهای ابعاد اتصالات جوشی است.
5. مزایای اتصالات جوشی نسبت به سایر روش‌های اتصال چیست؟ اتصال قوی، مقاومت بالا در برابر فشار و دما، کاهش افت فشار و صرفه اقتصادی از جمله مزایای اتصالات جوشی هستند.
6. اتصالات مانیسمان چیست؟ اتصالات مانیسمان اتصالات جوشی بدون درز هستند که از لوله مانیسمان تولید می‌شوند و در شرایط دما و فشار بالا کاربرد دارند.
7. استاندارد ASTM در اتصالات جوشی فولادی چیست؟ استاندارد ASTM A234 مشخصات متریالی و خواص مکانیکی اتصالات جوشی فولادی و آلیاژی برای سیستم‌های با دما و فشار کاری بالا و متوسط را تعیین می‌کند.

نتیجه‌گیری

اتصالات جوشی نقش حیاتی در صنایع مختلف ایفا می‌کنند و استفاده از اتصالات استاندارد، تضمین‌کننده ایمنی، کارایی و طول عمر سیستم‌های لوله‌کشی است. در این مقاله به بررسی جامع جدول استاندارد اتصالات جوشی، انواع آن، کاربردها، مزایا و نکات مهم در انتخاب و استفاده از آن‌ها پرداختیم. امید است این اطلاعات برای مهندسان، تکنسین‌ها و سایر متخصصان مرتبط با این حوزه مفید واقع شود.

توصیه می‌شود برای کسب اطلاعات بیشتر و دقیق‌تر، به استانداردهای معتبر و منابع تخصصی در این زمینه مراجعه کنید.
