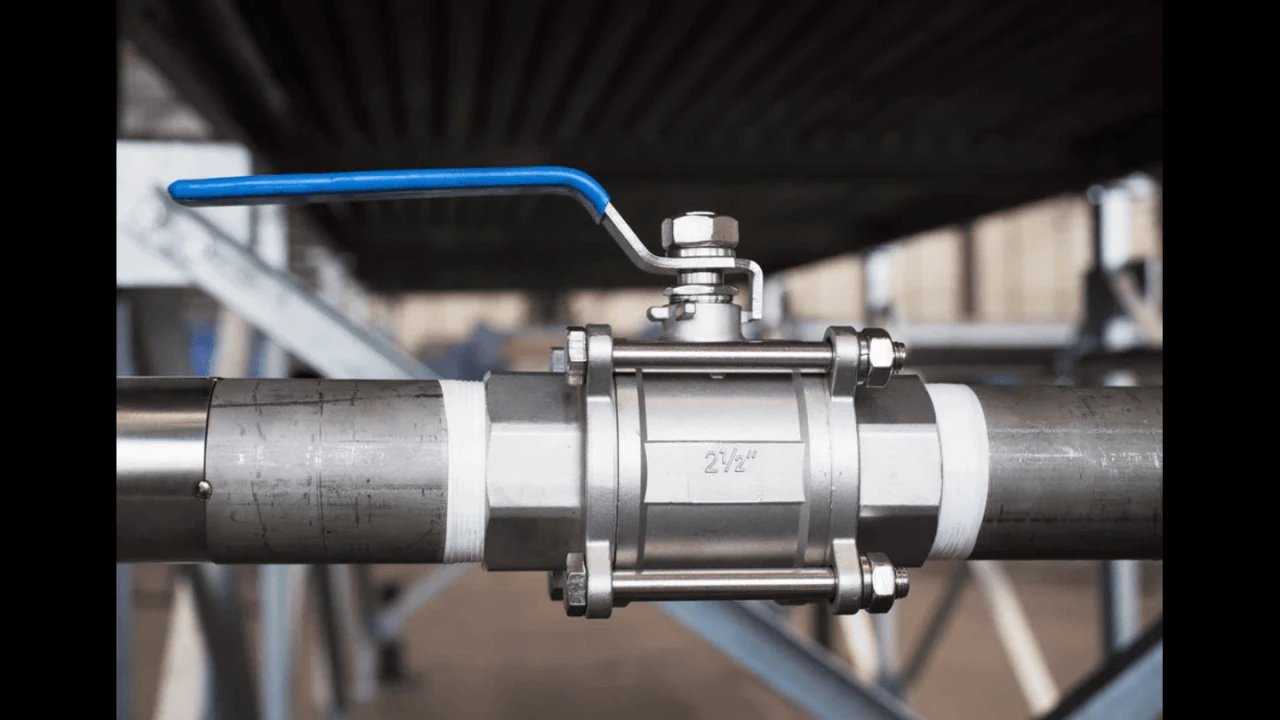

شیر گازی استیل (Stainless Steel Ball Valve) یکی از مهمترین تجهیزات در پایپینگ صنعتی است که برای قطع و وصل جریان سیالات با قابلیت اطمینان بالا استفاده میشود. با توجه به تنوع گریدها (مانند ۱.۴۴۰۸ یا CF8M)، آببندها (مانند PTFE) و استانداردهای مختلف، انتخاب درست این شیرآلات نیازمند دانش فنی است. در این مقاله به بررسی دقیق کلاسهای فشاری، سایزبندی، اشتباهات رایج خرید و نکات نگهداری میپردازیم.
استانداردها و کلاس فشاری شیر گازی استیل
انتخاب کلاس فشاری مناسب، یکی از مهمترین مراحل در خرید شیر گازی است. اگر فشار خط بالاتر از تحمل شیر باشد، خطرات ایمنی، نشتی و آسیب به سیت (Seat) اجتنابناپذیر خواهد بود.
کلاس فشاری در شیر گازی استیل چیست؟
کلاس فشاری نشاندهنده حداکثر فشار و دمایی است که بدنه و آببندهای شیر میتوانند بدون افت عملکرد تحمل کنند. شیرهای توپی استیل با توجه به نوع ریختهگری و متریال (مانند استیل ۳۰۴ یا ۳۱۶)، برای فشارهای مختلفی کالیبره میشوند.
PN و Class چه تفاوتی دارند؟
- استاندارد PN: مخفف Pressure Nominal است و معمولاً در استانداردهای اروپایی (DIN) برای نشان دادن فشار اسمی بر حسب بار (Bar) استفاده میشود.
- استاندارد Class: معمولاً در استانداردهای آمریکایی (مثل ANSI/ASME) کاربرد دارد و بر اساس ترکیبی از فشار و دما تعیین میشود.
انتخاب نهایی باید بر اساس فشار، دما، نوع سیال و استانداردهای کلی خط لوله (مانند ATEX برای محیطهای انفجاری یا DVGW برای گاز) انجام شود.
رایجترین کلاسهای فشاری
| نوع اتصال | کلاس یا فشار رایج | کاربرد معمول |
|---|---|---|
| دندهای | PN16 / PN40 | خطوط کوچک، تأسیسات، سیالات عمومی |
| فلنجی | PN16 / PN40 / Class150 | خطوط صنعتی و سایزهای بالاتر |
| جوشی | بسته به طراحی خط | خطوط حساس، فشار بالا و دائمی |
| فرولدار | فشارهای بهداشتی مشخص | صنایع غذایی و دارویی |
| حوزه کاربرد | توضیحات و ویژگیهای فنی |
|---|---|
| شیمیایی و پتروشیمی | مناسب برای اسیدها، قلیاها، حلالها و هیدروکربنها. بدنه از جنس گرید ۱.۴۴۰۸ یا داپلکس (Duplex)، دارای سیتهای PTFE/TFM و پکینگ استم با تاییدیه TA-Luft. |
| صنایع غذایی و آشامیدنی | سطوح بهداشتی سازگار با شستشوی CIP با زبری سطح Ra ≤ ۰.۸ μm. طراحی سهتکه برای باز کردن و دمونتاژ بدون نیاز به ابزار. مطابق با استانداردهای FDA و EC ۱۹۳۵/۲۰۰۴. |
| داروسازی و بیوتکنولوژی | طراحیشده در سطح کلینروم (اتاق تمیز)، دارای گواهینامههای متریال ۳.۱/۳.۲، سطوح الکتروپولیششده، سازگار با استریلیزاسیون SIP و دارای مستندات کامل GMP. |
| نفت و گاز | طراحیهای فشار بالا مطابق استاندارد API 6D، مدلهای ترانیون مونت (Trunnion-mounted)، ایمن در برابر حریق (Fire Safe) بر اساس API ۶۰۷، دارای تاییدیه ضد انفجار ATEX و کنترل نشتیهای فرار بر اساس VDI ۲۴۴۰. |
| آب و فاضلاب | دارای تاییدیه DVGW W ۲۷۰، سازگار با خطوط آب آشامیدنی و دارای سطوح مقاوم در برابر خوردگی. |
| تولید نیرو (نیروگاهی) | مدارهای خنککننده، سیستمهای کمکی و سرویس بخار. طراحیهای دمای بالا (HT) با پکینگ گرافیتی با تحمل دما تا ۴۵۴°C و دارای تاییدیه AD ۲۰۰۰. |
سایزبندی شیر گازی استیل
سایز شیر گازی باید دقیقاً با سایز لوله، نوع اتصال و دبی موردنیاز هماهنگ باشد. انتخاب سایز اشتباه باعث افت فشار سیستم یا تحمیل هزینههای اضافی میشود. سایزهای کوچکتر معمولاً دندهای طراحی میشوند، در حالی که برای سایزهای بزرگتر از اتصالات فلنجی یا جوشی استفاده میگردد. در صنایع غذایی نیز سایزها با استانداردهای فرول و کلمپ همخوانی دارند.
| سایز رایج | نوع اتصال رایج | کاربرد معمول |
|---|---|---|
| ۱/۲ اینچ | دندهای | تجهیزات کوچک، انشعابات و ابزار دقیق |
| ۳/۴ اینچ | دندهای | تأسیسات، پنوماتیک و خطوط سبک |
| ۱ اینچ | دندهای / جوشی | خطوط عمومی صنعتی و شیمیایی |
| ۲ اینچ | دندهای / فلنجی | خطوط صنعتی متوسط و انتقال سیال |
| ۳ اینچ به بالا | فلنجی | خطوط اصلی پتروشیمی، پالایشگاهی و دبی بالا |
چه زمانی شیر گازی استیل انتخاب مناسبی نیست؟
با وجود مزایای فراوان، شیرهای توپی استیل برای همه شرایط ایدهآل نیستند:
- تنظیم دقیق جریان: این شیرها برای قطع و وصل کامل (On/Off) طراحی شدهاند و استفاده از آنها برای تنظیم تدریجی جریان (Throttling) باعث سایش و خرابی سیت میشود.
- سیالات دارای ذرات جامد خورنده: وجود ذرات معلق زبر میتواند به سطح صیقلی گوی (Ball) و آببندهای PTFE آسیب برساند.
- دماهای فوقالعاده بالا: در دماهای بسیار بالا، آببندهای پلیمری ذوب میشوند و باید از شیرهای Metal-to-Metal استفاده کرد.
- سایزهای بسیار بزرگ: در خطوط با قطر بسیار بالا، استفاده از شیر پروانهای (Butterfly Valve) معمولاً بسیار اقتصادیتر از شیر گازی است.
اشتباهات رایج هنگام انتخاب شیر گازی استیل
- انتخاب گرید اشتباه: استفاده از استیل ۳۰۴ در محیطهای شدیداً خورنده یا حاوی کلراید (در این شرایط باید از استیل ۳۱۶ یا CF8M استفاده کرد).
- بیتوجهی به فشار و دما: عدم تطابق دمای سیال با تحمل متریال سیت (مثلاً TFM یا تفلون).
- نوع اتصال نامناسب: استفاده از اتصال دندهای برای خطوط پرلرزشی که به فلنج یا جوش نیاز دارند.
- فدا کردن کیفیت برای قیمت: خرید شیرآلات ارزانقیمت و فاقد استانداردهای تست نشتی (مثل TA-Luft).
- عملکرد نامناسب: استفاده از شیر توپی برای کنترل دبی سیال بهجای قطع و وصل کامل.
چکلیست خرید شیر گازی استیل
پیش از ثبت سفارش، مشخصات زیر را برای خط لوله خود تعیین کنید:
پیش از ثبت سفارش، مشخصات زیر را برای خط لوله خود تعیین کنید:
| مورد | سوال مهم |
|---|---|
| نوع سیال | آیا سیال آب، بخار، مواد غذایی، اسید، گاز یا مواد شیمیایی است؟ |
| گرید متریال | استیل ۳۰۴ (CF8) کافی است یا به استیل ضداسید ۳۱۶ (CF8M) نیاز دارید؟ |
| سایز خط | قطر اسمی لوله چند اینچ (یا میلیمتر) است؟ |
| نوع اتصال | اتصال دندهای، فلنجی، جوشی یا فرولدار (صنایع بهداشتی) است؟ |
| فشار کاری | فشار سیستم چند بار یا معادل کدام کلاس است (مثلاً PN40 یا Class ۱۵۰)؟ |
| دمای کاری | دمای حداقل و حداکثر سیال چقدر است (جهت انتخاب آببند PTFE و غیره)؟ |
| نوع عملکرد | آیا نیاز به فرمان دستی، پنوماتیک یا برقی دارید؟ |
| شرایط نصب | آیا طول Face-to-Face استاندارد برای فضای نصب شما مناسب است؟ |
شیر گازی استیل دستی، پنوماتیک و برقی
با پیشرفت اتوماسیون صنعتی، شیرهای گازی در انواع مختلف عملگرها تولید میشوند:
شیر گازی استیل دستی (Manual)
رایجترین و اقتصادیترین مدل است که باز و بسته کردن آن توسط اپراتور و از طریق یک اهرم (طراحیشده با توقف ۹۰ درجه) انجام میشود.
شیر گازی استیل پنوماتیک (Pneumatic)
برای خطوط اتوماسیون صنعتی عالی است. باز و بسته شدن گوی توسط یک اکچویتور (عملگر) بادی انجام میگیرد. سرعت عملکرد بسیار بالایی دارد و برای محیطهای خطرناک یا نقاطی با دسترسی سخت ایدهآل است.
شیر گازی استیل برقی (Electric)
توسط یک اکچویتور الکتریکی کنترل میشود. این نوع شیرها برای سیستمهای مدیریت یکپارچه (PLC)، خطوط دارای فرمان الکتریکی و زمانهایی که به باز و بسته شدن نرم و با کنترل بالا نیاز است، انتخابی بینظیر هستند.
تفاوت شیر گازی استیل با شیر گازی برنجی و فولادی
| ویژگی | شیر استیل | شیر برنجی | شیر فولادی (کربن استیل) |
|---|---|---|---|
| مقاومت به خوردگی | بسیار بالا | متوسط | نیازمند پوشش، در برابر زنگزدگی ضعیف |
| کاربرد بهداشتی | کاملاً مناسب | محدودتر | غیربهداشتی |
| بازه قیمتی | بالاتر | اقتصادیتر | متغیر بسته به کلاس |
| کاربرد صنعتی | عالی برای پتروشیمی/غذایی | تأسیسات سبک و آب | خطوط بخار و نفت با فشار خاص |
| دوام و طول عمر | فوقالعاده | خوب | نیازمند بازرسی مداوم |
جمعبندی تفاوتها: اگر سیال خورنده، بهداشتی یا دارای دمای بالا باشد، استیل (بهویژه گرید ۳۱۶) تنها انتخاب مطمئن است. اما برای مصارف آب خانگی یا تأسیسات سبک، نسخههای برنجی کفایت میکنند.
نگهداری و افزایش عمر شیر گازی استیل
برای جلوگیری از نشتی و افزایش بازدهی شیرهای توپی استیل، رعایت نکات زیر ضروری است:
- شیر را در بازههای زمانی مشخص (حتی اگر نیازی نیست) باز و بسته کنید تا گوی و سیت دچار گیرپاژ نشوند.
- در شیرهای گازی استیل سهتکه (۳-Piece)، به راحتی میتوانید بدون جداسازی کامل شیر از خط لوله، پیچها را باز کرده و آببندها (Seals) را تعویض کنید.
- از وارد کردن فشار و ضربه با ابزارهای غیرمرتبط به دسته شیر خودداری کنید.
- اگر در خطوط شما سیالات رسوبزا جریان دارد، برنامه فلاشینگ و شستوشوی دورهای (CIP) را پیادهسازی کنید.
جمعبندی؛ کدام شیر گازی استیل برای شما مناسب است؟
انتخاب نهایی شیر گازی استیل به پارامترهای حیاتی چون نوع سیال، فشار کاری (مثلاً PN16 یا PN40)، دمای سیستم، نوع اتصال و گرید آلیاژ بستگی دارد. در مصارف عمومی و غیرخورنده، استیل ۳۰۴ خریدی مقرونبهصرفه است. اما برای محیطهای اسیدی، صنایع دارویی، پتروشیمیها و شرایط پرخطر، استفاده از استیل ۳۱۶ (با ریختهگری ۱.۴۴۰۸/CF8M) و قطعات دارای تاییدیههای بینالمللی الزامی است.
