- ابعاد: 1/4 4 اینچ
- اتصال: رزوه ای
- استاندارد: API
- تیپ: دروازه ای
- فشار کاری: 20 بار
- مارک: KITZ--NIPPON
- نوع رزوه: NPT
شیر کشویی (گیت ولو Gate Valve) استنلس استیل در سایز 1/2 اینچ تا سایز 4 اینچ موجود می باشد.
قیمت تقریبی: ۱٬۵۰۰٬۰۰۰ تومان
شماره تماس:سفارش در واتساپ:
همین حالا پیام دهیدآدرس فروشگاههای ما روی نقشه گوگل:ما در اینستاگرام:
شیر دروازهای (Gate Valve) یکی از پرکاربردترین شیرآلات صنعتی برای قطع و وصل کامل جریان سیال در خطوط لوله است. این شیر با استفاده از یک دیسک گیتمانند که بهصورت عمودی نسبت به مسیر جریان حرکت میکند، امکان باز یا بسته شدن کامل مسیر عبور سیال را فراهم میسازد. در حالت کاملاً باز، مسیر جریان تقریباً مستقیم بوده و افت فشار بسیار ناچیزی ایجاد میشود.

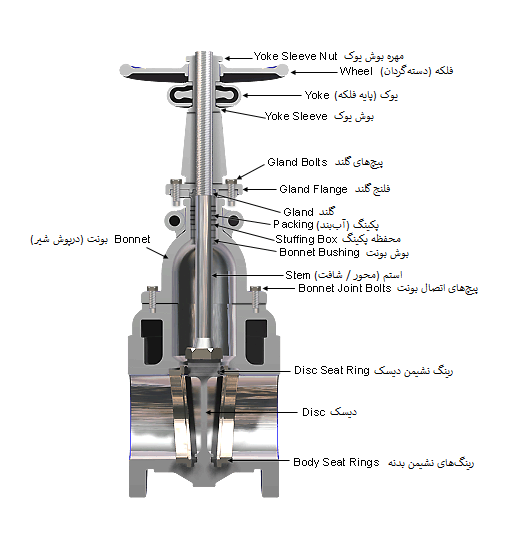

همانطور که در تصویر مشاهده میشود، شیر دروازهای از یک استم رزوهشده و فلکه دستی برای حرکت دادن دیسک استفاده میکند. با چرخاندن فلکه، استم بهصورت عمودی حرکت کرده و دیسک را از روی نشیمنها بلند یا روی آنها مینشاند. در حالت بسته، دیسک بر روی رینگهای نشیمن بدنه قرار گرفته و جریان سیال را بهطور کامل قطع میکند.
برای جلوگیری از نشتی از ناحیه استم، از مجموعه پکینگ و گلند استفاده میشود که نقش اصلی در آببندی شیر دارند.
این مدل از نوع Gate Valve با استم بالارونده (Rising Stem / OS&Y) میباشد.
مشخصات فنی و استانداردهای طراحی
در صنعت شیرآلات، رعایت استانداردها کلید کیفیت، ایمنی و قابلیت تبادلپذیری است.
استانداردهای بینالمللی کلیدی:
- استانداردهای API:
- API 600: این استاندارد اصلی برای شیرهای کشویی فولادی ریختهگریشده است که معیارهای طراحی و ساخت را مشخص میکند.
- API 603: این استاندارد برای "شیرهای کشویی فولادی ریختهگریشده مقاوم در برابر خوردگی" است که اجازه ضخامت دیواره سبکتری نسبت به API 600 را میدهد.
- API 6D: استاندارد اصلی برای شیرهای مورد استفاده در خطوط لوله اصلی است.
- استانداردهای ASME/ANSI:
- ASME B16.34: این استاندارد برای رتبهبندی فشار/دما در شیرهای فولادی است.
- ASME B16.10: ابعاد فاصله روبرو (face-to-face) و سر به سر (end-to-end) را تعریف میکند.
- ASME B16.5: ابعاد فلنجهای انتهایی را مشخص میکند.
ویژگیهای کلیدی
- ✅ قطع و وصل کامل جریان (On/Off Service)
- ✅ افت فشار بسیار کم در حالت باز
- ✅ مناسب برای سایزهای بزرگ خطوط لوله
- ✅ ساختار ساده و قابل تعمیر
- ✅ آببندی مطمئن با سیستم پکینگ و گلند
کاربردها
- خطوط انتقال آب و فاضلاب
- صنایع نفت، گاز و پتروشیمی
- نیروگاهها و تأسیسات صنعتی
- سیستمهای پایپینگ با دبی بالا
مزایا
- عبور مستقیم سیال بدون ایجاد اغتشاش جریان
- عملکرد مطمئن در فشارهای کاری مختلف
- عمر کاری بالا در صورت نگهداری صحیح
شرکت تجهیزکاران رایکا تولید کننده و تامین کننده شیر کشویی (Gate Valve) استنلس استیل می باشد.
