در دنیای صنعت، اتصالات نقش بسیار مهمی را ایفا میکنند. یکی از این اتصالات کلیدی، کفرینگ استیل است که بهطور خاص برای اتصالات استنلس استیل (ضد زنگ) طراحی شده است. این محصول بهعنوان جایگزینی برای فلنجهای سنتی در سیستمهای لولهکشی مورد استفاده قرار میگیرد. در این مقاله به بررسی تعریف، کاربردها، مزایا و انواع کفرینگ استیل میپردازیم.

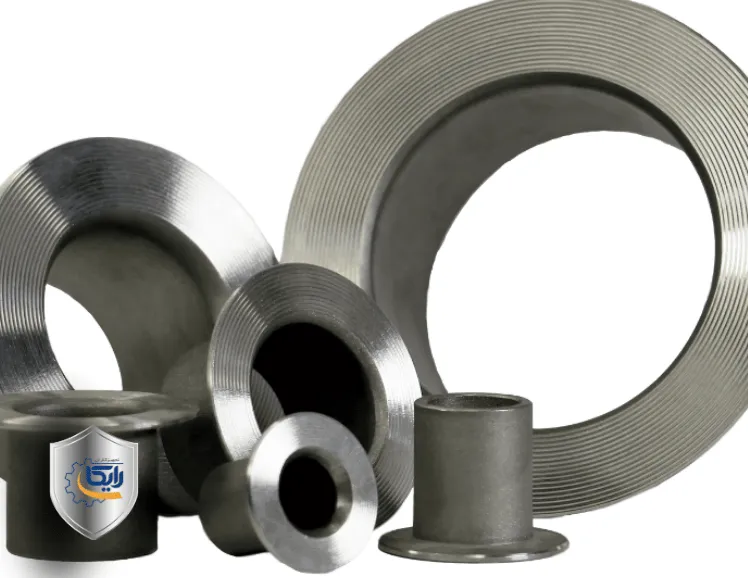

تعریف کفرینگ
کفرینگ (Coating) یک نوع اتصال است که معمولاً به دو سر لوله جوش میخورد. در پشت کفرینگ، یک فلنج قرار میگیرد و یک واشر در میان آنها نصب میشود. این اتصالات توسط فلنج به هم پیچ و مهره میشوند و در مواقع اضطراری، میتوان قسمت پیچ و مهرههای فلنج را باز کرد.

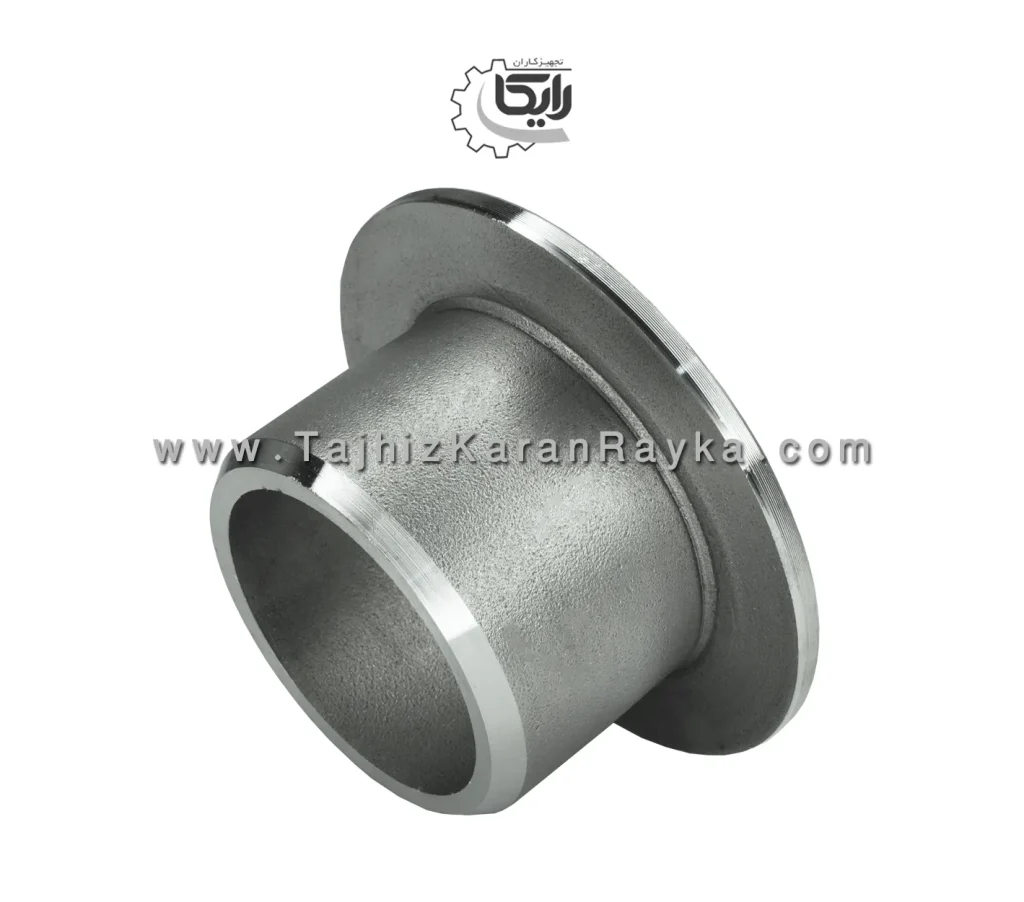

کاربردهای کفرینگ
کفرینگ استیل در صنایع مختلف کاربردهای متعددی دارد. برخی از مهمترین کاربردها عبارتند از:
– لولهکشی و تاسیسات: برای اتصال لوله به مخازن و سایر تجهیزات.
– صنایع نفت و گاز: بهدلیل مقاومت بالا در برابر فشار و دما.
– پتروشیمی: در سیستمهای انتقال سیالات شیمیایی.
– آب و فاضلاب: برای ایجاد اتصالات محکم و آببند.
کفرینگ با قرار گرفتن فلنج تخت پشت خود و بسته شدن فلنج به فلنج دیگر، منجر به آببندی و سهولت در اتصال میشود.
مزایای کفرینگ استیل
کفرینگها دارای مزایای زیادی هستند که به برخی از آنها اشاره میکنیم:
– مقاومت بالا در برابر خوردگی: کفرینگ استنلس استیل، دارای مقاومت بالایی در برابر خوردگی است و برای محیطهای با شرایط خطرناک مناسب است.
– مقرونبهصرفه بودن: این اتصالات در ترکیب با فلنج لپجوینت میتوانند وزن کل سیستم را کاهش دهند و در نتیجه هزینهها را به صرفهتر کنند.
– سهولت در مونتاژ: نصب کفرینگها نسبت به فلنجهای گلودار راحتتر است.
– طیف وسیعی از کاربردها: بهدلیل دوام و تطبیقپذیری بالا، در صنایع مختلف مانند شیمیایی، برق و متالوژی استفاده میشود.

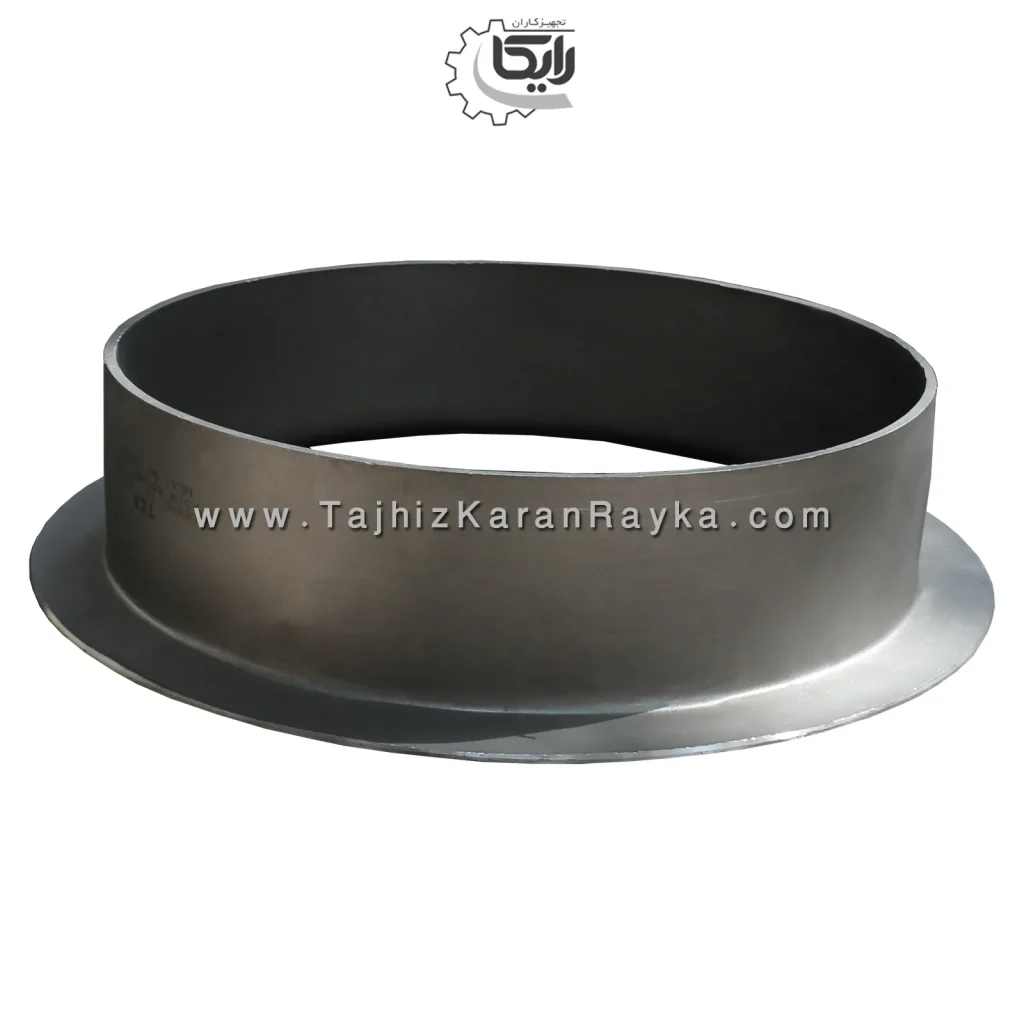

جنس و آلیاژها
کفرینگ استیل در جنسهای مختلف شامل استیل و فولاد تولید میشود. آلیاژهای معمول شامل استنلس استیل (فولاد ضد زنگ) هستند که از ترکیب آهن، کروم و نیکل ساخته میشوند. کروم در این آلیاژ باعث مقاومت در برابر خوردگی و پوسیدگی میشود.
انواع کفرینگ استیل
کفرینگها در انواع مختلفی تولید میشوند، از جمله:
– آلیاژهای ۳۰۴ و ۳۱۶ استیل: که در ردههای ۱۰، ۴۰ و ۸۰ از یک دوم تا ۴۸ اینچ در دو شکل درزدار و مانیسمان ارائه میشوند. هرچه عدد رده بالاتر باشد، نشاندهنده کربن بیشتر و در نتیجه مقاومت بیشتر است. می توان گفت با آلیاژهای ۳۲۱، ۳۰۹ و ۳۱۰ و تقریبا همه آلیاژها تولید می شود.
همچنین کفرینگ ها در سه نوع مختلف و دو طول استاندارد تولید می شود:
نوع A: طراحی شده برای فیت شدن با فلنجهای لپ جوینت (lap joint flange). سطحهای اتصال و پروفیل خارجی آن با فلنج همخوانی دارند. ضخامت لپ این نوع برابر یا بیشتر از حداقل ضخامت دیواره لوله است. لبه خارجی آن گرد است، در حالی که لبه داخلی مربعی است.
نوع B: این نوع برای فلنجهای معمولی که نقش فلنجهای لپ جوینت (lap joint flange) را دارند مناسب است. سطح لپ این نوع دارای یک رویه برجسته است و برای ایجاد اتصال محکم نیاز به چیندار شدن لبه داخلی فلنج دارد.
نوع C: این نوع میتواند هم با فلنجهای لپ جوینت (lap joint flange) و هم با فلنجهای slip-on استفاده شود. لبه این نوع به صورت فشرده و با ضخامت ۷۵% ضخامت دیواره لوله ساخته میشود و یک شعاع کوچک در لبه خارجی دارد.
نوع CS: مشابه نوع C است، با این تفاوت که سطح لپ این نوع به صورت مخروطی ماشینکاری میشود.
انواع کفرینگ براساس طول آن:
Stub End الگوی بلند (Long Pattern Stub End): این نوع طول بیشتری نسبت به لوله متصل به آن دارد و برای استفاده با فلنجهای لپ جوینت (lap joint flange) استاندارد طراحی شده است. الگوی بلند باعث راحتتر شدن تراز و جوش فلنج لپ جوینت میشود و برای کاربردهایی که نیاز به باز و بسته کردن مکرر دارند مناسب است.
Stub End الگوی کوتاه (Short Pattern Stub End): این نوع طول مشابه لوله متصل به آن است و برای استفاده با فلنجهای slip-on طراحی شده که روی لوله قرار میگیرد و جوش داده میشود. این نوع برای فضاهای محدود و مواقعی که فلنج باید به انتهای لوله نزدیک باشد، ایدهآل است.
چه نکاتی را باید در انتخاب کفرینگ استیل در نظر بگیریم؟
هنگام انتخاب کفرینگ استیل، چندین نکته مهم وجود دارد که باید در نظر گرفته شوند:
۱. نوع آلیاژ
– 304 یا ۳۱۶: انتخاب آلیاژ مناسب بسته به محیط کاربری بسیار مهم است. بر خلاف استیل ۳۰۴، آلیاژ ۳۱۶ معمولاً برای محیطهای خورندهتر مناسبتر است.
۲. ضخامت و ابعاد
– اطمینان حاصل کنید که ضخامت و ابعاد کفرینگ با نیازهای سیستم لولهکشی شما سازگار است.
۳. مقاومت در برابر حرارت و فشار
– بررسی کنید که کفرینگ انتخابی بتواند فشار و دماهای مورد نظر را تحمل کند. این امر بهویژه در صنایع نفت، گاز و پتروشیمی اهمیت دارد.
۴. نوع اتصال
– نوع اتصالات (مانند فلنج لپ جوینت یا دیگر انواع) را بر اساس نیازهای خاص پروژه انتخاب کنید.
۵. کیفیت ساخت
– به کیفیت ساخت و استانداردهای تولید توجه کنید. استفاده از محصولات معتبر و با کیفیت میتواند از بروز مشکلات در آینده جلوگیری کند.
۶. مقاومت در برابر خوردگی
– کفرینگ باید دارای مقاومت بالا در برابر خوردگی باشد، بهخصوص در محیطهای مرطوب یا شیمیایی.
۷. قیمت و مقرون به صرفه بودن
– بررسی قیمت و مقایسه با سایر گزینهها برای اطمینان از اینکه انتخاب شما اقتصادی و مقرون به صرفه است.
۸. سهولت در نصب
– انتخاب کفرینگهایی که نصب آنها آسانتر باشد، میتواند زمان و هزینه نصب را کاهش دهد.
۹. تنوع در محصولات
– بررسی تنوع محصولات و انتخاب از میان برندهای مختلف میتواند به پیدا کردن گزینه مناسب کمک کند.
۱۰. مشاوره با متخصصان
– در صورت نیاز، مشاوره با مهندسان یا متخصصان صنایع مربوطه همچون مشاوران تخصصی تجهیزکاران رایکا به شماره تماس ۰۹۱۲۳۸۶۵۵۴۳ میتواند به انتخاب صحیحتر کمک کند.
با در نظر گرفتن این نکات، میتوانید کفرینگ استیل مناسبی را برای نیازهای خاص خود انتخاب کنید.
جمعبندی
کفرینگ استیل بهعنوان یک اتصال کلیدی در صنایع مختلف شناخته میشود. با ویژگیهای منحصر به فرد خود، از جمله مقاومت بالا در برابر خوردگی و سهولت در نصب، گزینهای عالی برای اتصالات در شرایط سخت است. با توجه به تنوع آلیاژها و انواع مختلف، کفرینگها میتوانند نیازهای مختلف صنایع را برآورده کنند.
