سایت گلاس استنلس استیل، که با نام شیشه رویت نیز در صنعت شناخته میشود، یکی از اجزای حیاتی در سیستمهای لولهکشی و مخازن تحت فشار است. این تجهیز برای امکان نظارت بصری و مستقیم اپراتورها بر جریان، رنگ، سطح، و میزان شفافیت سیالات طراحی و نصب میگردد.
تعریف و کارکرد سایت گلاس در پایش فرآیند
کارکرد اصلی سایت گلاس، تضمین جریان صحیح سیالات و تشخیص فوری هرگونه اختلال یا انسداد در سیستمهای فرآیندی است. این ابزار امکان مشاهده مستقیم وضعیت سیال را بدون نیاز به باز کردن سیستم یا استفاده از ابزارهای اندازهگیری پیچیده فراهم میآورد. اپراتور با مشاهده سایت گلاس میتواند حرکت سیال، وجود ذرات معلق، یا هرگونه تغییر در رنگ را رصد کند.
اگرچه سایت گلاس یک ابزار پایش منفعل (Passive Monitoring) است، اما با هزینه نگهداری پایین، ارزش عملیاتی بسیار بالایی در تشخیص زودهنگام خطاها دارد. به عنوان مثال، مشاهده حباب، کف آلودگی یا تغییر رنگ غیرعادی در سیال، میتواند نشاندهنده نقص در تجهیزات بالادستی مانند گرفتگی فیلترها، نشتی در سیستم مبرد، یا عملکرد نادرست پمپها باشد. تشخیص این اختلالات در مراحل اولیه، از خرابیهای بزرگتر سیستم و هزینههای هنگفت تعمیر و توقف تولید جلوگیری میکند. بنابراین، انتخاب یک بدنه مقاوم و پایدار مانند استنلس استیل برای سایت گلاس، در واقع یک سرمایهگذاری برای حفظ یکپارچگی سیستمی و کاهش ریسکهای عملیاتی محسوب میشود.
تمایز میان انواع نصب اولیه (خطی و مخزنی)
سایت گلاسها بر اساس محل نصب و نحوه دید، به دو دسته عمده تقسیم میشوند:
سایت گلاس ویندو (Window Sight Glass)
سایت گلاس ویندویا سایت گلاس مخزنی، اغلب به شکل پنجرهای (گرد، مستطیل یا بیضی) طراحی شده و بر روی بدنه مخازن، تانکها، سیلوها، یا بویلرها نصب میگردد. این تیپ از سایت گلاسها دید یکطرفه را فراهم کرده و برای سیالات مایع، گازی، بخار و حتی ذرات جامد قابل استفاده هستند.
سایت گلاس خطی یا لولهای (Sight Flow Indicator)
سایت گلاس لوله ای، نمایشگر شیشهای یا Sight Flow Indicator، مستقیماً درون مسیر لولهکشی نصب میشود. این مدل امکان مشاهده حرکت سیال در خط جریان را فراهم کرده و ممکن است دید دوطرفه (Full View) یا ۳۶۰ درجه داشته باشد. مدلهای خطی در خطوط لوله، نظارت مداوم بر وضعیت جریان را ممکن میسازند.
دستهبندی تخصصی انواع سایت گلاس بر اساس مکانیسم دید و متریال بدنه
انواع سایت گلاس بر اساس مکانیسم داخلی خود، کاربریهای متفاوتی در صنایع پیدا میکنند و این تنوع در طراحی، انتخاب متریال بدنه (به ویژه استیل) را حیاتیتر میسازد.
انواع عملکردی سایت گلاس خطی (Flow Indicators)
- سایت گلاس پروانهای (Rotor/Paddle Wheel): در این مدلها، یک پره (Rotor) یا پدال درون محفظه سایت گلاس تعبیه شده است. چرخش این پروانه، حتی در سیالات شفاف، نشاندهنده وجود جریان است و به تشخیص جهت و شدت آن کمک میکند. سایت گلاس پروانهای برای خطوطی که جریان سیالات مایع، نیمهشفاف یا حاوی تودهای از ذرات جامد (مانند رزین یا محصولات غذایی) هستند، بسیار مفید است و در خطوط افقی و عمودی نصب میگردد.
- سایت گلاس توپی (Ball Flow Indicator): این نوع دارای یک نمایشگر توپی شکل است که با جریان یافتن سیال (به ویژه در خطوط عمودی که سیال از پایین به بالا در جریان است)، به صورت معلق در مرکز قرار میگیرد و وضعیت جریان را نشان میدهد.
سایت گلاسهای تخصصی (روغن نما و مغناطیسی)
سایت گلاس روغن نما و پمپ (Oil Sight Glass)
سایت گلاس روغن نما یا روغن نما، به طور خاص برای نظارت بر سطح، رنگ، و وضعیت روغن کارتل در کمپرسورها، پمپها و تجهیزات دوار نصب میشود. از طریق این سایت گلاس میتوان تشخیص داد که آیا روغن نیاز به تعویض دارد یا خیر. اهمیت این قطعه در سیستمهای تبرید و برودتی (مانند سایت گلاس پمپ یا در بدنه کمپرسور) بسیار بالاست، زیرا وجود رطوبت در روغن یا کمبود سطح آن، میتواند منجر به آسیب جدی به تجهیزات گرانقیمت گردد.
سایت گلاس مغناطیسی (Magnetic Sight Glass)
لول گیج مغناطیسی یا سایت گلاس مغناطیسی، یک جایگزین تخصصی برای شیشههای سنتی در شرایط عملیاتی بسیار سخت است. این تجهیز برای مخازن تحت فشار، سیالات سمی، یا سیالات رنگی که میتوانند شیشه را کدر کنند، طراحی شده است.
عملکرد این سیستم بر اساس حرکت یک شناور دارای آهنربای دائمی درون یک محفظه فلزی (چمبر) است. حرکت شناور، باعث چرخش فلپرهای دو رنگ (قرمز و سفید/نقرهای) در نوار نشانگر خارجی میشود و سطح مایع را به نمایش میگذارد. این ابزار برای فشارهایی تا ۴۲۰ بار طراحی شده و به دلیل ساختار فلزی، خطر شکستگی شیشه را از بین میبرد.
الزام فنی استفاده از استیل در لول گیج مغناطیسی:
از آنجایی که لول گیج مغناطیسی برای فرآیندهای خطرناک با فشار و دمای بالا استفاده میشود، محفظه فلزی آن باید مقاومت مکانیکی بالایی داشته باشد. اما مهمتر آن است که جنس چمبر باید از نوع غیرمغناطیسی باشد تا میدان مغناطیسی شناور را مختل نکند. به همین دلیل، استفاده از فولاد کربنی (C.S) و استیل سری ۴۰۰ ممنوع است. در نتیجه، استنلس استیل سری ۳۰۰ (مانند SS304 و SS316) به دلیل خواص غیرمغناطیسی و مقاومت عالی در برابر خوردگی، تنها انتخاب فلزی استاندارد برای ساخت چمبر این نوع ابزار دقیق است. این امر برتری استنلس استیل را حتی در ابزارهایی که مستقیماً از شیشه استفاده نمیکنند، تأیید میکند.
سایت پلکسی گلاس (Plexiglass/PMMA)
سایت پلکسی گلاس (پلی متیل متاکریلات یا PMMA) به دلیل شفافیت بالا، مقاومت ضربهای فوقالعاده (تا ۱۷ برابر شیشه معمولی) و وزن کم، در برخی کاربردهای سبک مورد استفاده قرار میگیرد. با این حال، مقاومت دمایی و شیمیایی این پلاستیکهای اکریلیک نسبت به شیشههای تخصصی مانند بوروسیلیکات به مراتب پایینتر است، لذا در فرآیندهای صنعتی با حرارت یا فشار بالا، یا در معرض حلالهای قوی، نمیتواند جایگزین بدنه استنلس استیل و شیشه مقاوم باشد.
کاربردهای حیاتی سایت گلاس در صنایع برودتی و حرارتی
محیطهای کاری مختلف، نیاز به متریالهای متفاوتی برای بدنه سایت گلاس دارند. در حالی که در سیستمهای برودتی، اغلب از متریالهایی با قیمت مناسبتر استفاده میشود، در خطوط بخار و شیمیایی، مقاومت استیل حیاتی است.
سایت گلاس در سیستمهای تبرید و تهویه مطبوع
در سیستمهای برودتی مانند سایت گلاس چیلر و سایت گلاس سردخانه، این تجهیز در خط مایع درست قبل از شیر انبساط و پس از سایر وسایل جانبی نصب میشود.
عملکرد حیاتی در سیکل تبرید:
- رویت کیفیت مبرد: در یک سیستم سالم، مبرد باید به صورت ستونی جامد از مایع و کاملاً شفاف دیده شود. وجود حباب، کف یا مایع کفآلود سفید نشاندهنده نقص در سیستم است که میتواند ناشی از کمبود مبرد، گرفتگی فیلتر درایر، یا تبخیر زودرس مبرد (عدم سابکول مناسب) باشد.
- نشانگر رطوبت: بسیاری از سایت گلاسهای مبرد دارای حسگر رطوبت هستند که با تغییر رنگ، اپراتور را از وجود رطوبت بالا در سیستم آگاه میسازد. رنگ سبز نشاندهنده وضعیت خشک و نرمال است، در حالی که تغییر رنگ به سبز فسفری یا نهایتاً زرد، وجود رطوبت بالا را هشدار داده و نشان میدهد که فیلتر رطوبتگیر باید تعویض شود.
معرفی برندهای رایج (ابنوس و کستل)
برندهای معتبری مانند سایت گلاس کستل (Castel) و سایت گلاس ابنوس (Abnus) تولیدکننده تجهیزات باکیفیت در حوزه تبرید هستند. مدلهای کستل معمولاً دارای بدنه برنج نورد گرم (Brass CW 617N) و اتصالات جوشی از جنس مس هستند. این تجهیزات در چیلرها و سیستمهای VRF رایج هستند و قابلیت تحمل فشارهای کاری مختلف (تا ۳۵، ۴۵ و ۶۰ بار) را دارند.
با این حال، لازم است تأکید شود که این مدلهای رایج برنجی، اگرچه برای مبردهای خاص و دماهای پایین مناسباند، اما دارای محدودیتهای ذاتی در برابر خوردگی شیمیایی (اسیدها) و دماهای بسیار بالا هستند.این محدودیتها باعث میشود که صنایع فرآیندی که با سیالات خورنده یا بخار داغ سروکار دارند، به سمت متریال مقاومتر یعنی استنلس استیل روی بیاورند.
سایت گلاس استیل در خطوط بخار و روغن داغ
برای خطوط بخار، روغن داغ (Hot Oil) یا سیالات با دمای بالا، نیاز به متریالی است که بتواند فشارهای سنگین (بر اساس استاندارد ANSI Class یا DIN PN) و مقاومت حرارتی فوقالعاده بالایی داشته باشد.
بدنه سایت گلاس استیل در این کاربردها ضروری است، زیرا استیل ۳۱۶ میتواند پایداری حرارتی را فراهم کند. علاوه بر این، استفاده از شیشههای تخصصی مانند شیشه سکوریت یا بوروسیلیکات با تحمل دمای بالا، امکان مشاهده سیال در این شرایط دشوار را فراهم میآورد. سایت گلاس استیل، در خطوط بخار، امکان رویت سیال مایع شده (Condensate) را فراهم میسازد تا اپراتور بتواند سریعاً نسبت به حذف آن اقدام کند.
تحلیل فنی متریال: برتری استنلس استیل در برابر رقبا
تمرکز بر متریال بدنه سایت گلاس، نقطه کلیدی در توجیه سرمایهگذاری بلندمدت است. استنلس استیل در محیطهای خورنده و دما/فشار بالا، عملکردی بینظیر نسبت به همتایان خود دارد.
مقایسه متریالهای رایج بدنه سایت گلاس
انتخاب متریال بدنه (از جمله اتصالات فلنجی و جوشی)، عامل اصلی تعیینکننده قیمت، عمر مفید و محدوده کاربرد سایت گلاس است.
- سایت گلاس چدنی (
سایت گلاس چدنیGG25): این متریال قیمت اولیه و اقتصادیتری دارد و در خطوط عمومی با دمای پایین مورد استفاده قرار میگیرد. اما مقاومت آن در برابر خوردگی شیمیایی و تنشهای مکانیکی در دماهای بالا بسیار محدود است. - سایت گلاس برنجی (
سایت گلاس برنجی): رایج در صنعت تبرید و تهویه مطبوع، این متریال قیمتی مناسبتر از فولاد و استیل دارد.با این حال، مقاومت آن در برابر اسیدها، نمکها و فشارهای بسیار بالا پایین است و برای فرآیندهای شیمیایی سنگین توصیه نمیشود. - استنلس استیل (Stainless Steel): استیل (SS) انتخابی استاندارد برای کاربردهای حیاتی، خورنده و دما/فشار بالا است. این متریال ساختار غیرمغناطیسی سری ۳۰۰ (برای کاربرد در سایت گلاس مغناطیسی) و مقاومت عالی در برابر خوردگی، رطوبت، و مواد شیمیایی را فراهم میکند.
مزایای استیل در برابر چدنی و برنجی، به ویژه در قابلیت تحمل اتصالات فلنجی و جوشی سنگین، بسیار بارز است.
| ویژگی | استنلس استیل (SS304/316) | چدنی (Cast Iron) | برنجی (Brass) |
| مقاومت به خوردگی | عالی (ضدزنگ و ضد اسید) | ضعیف | متوسط (محدود) |
| تحمل دما | بسیار بالا | پایین/متوسط | متوسط/پایین |
| تحمل فشار (کلاس کاری) | بسیار بالا | پایین | متوسط |
| مناسبت برای خطوط بهداشتی | عالی (گرید ۳۱۶) | نامناسب | نامناسب |
تحلیل تمایز فنی: استیل ۳۰۴ در برابر استیل ۳۱۶
انتخاب گرید استیل برای بدنه سایت گلاس بر اساس نوع سیال و سطح خورندگی محیط انجام میگیرد.
- استیل ۳۰۴: یک گرید آستنیتی رایج است که مقاومت خوبی در برابر زنگزدگی و حرارت دارد. این متریال برای خطوط عمومی آب، هوا، بخار غیرخورنده و فرآیندهای غذایی ملایم مناسب است.
- استیل ۳۱۶ (ضد اسید): برتری سایت گلاس استیل ۳۱۶ به دلیل افزودن عنصر مولیبدن به ترکیب آلیاژی آن است.مولیبدن مقاومت آن را در برابر خوردگی حفرهای (Pitting Corrosion) ناشی از یونهای کلرید و محیطهای نمکی به شدت افزایش میدهد.
در محیطهایی که پایش سیالات خورنده (مانند اسیدها یا حلالهای شیمیایی) انجام میشود، استفاده از SS316 نه یک مزیت رقابتی، بلکه یک الزام مهندسی و ایمنی است. اگر سایت گلاس در معرض مواد خورنده قرار گیرد، بدنه ۳۰۴ ممکن است دچار خوردگی حفرهای شود، که منجر به نشتی، آسیب سیستمی و عواقب ایمنی خواهد شد. بنابراین، قیمت بالاتر استیل ۳۱۶ به دلیل مولیبدن، در این کاربردها کاملاً توجیهپذیر است.
انطباق با استانداردهای بهداشتی (Sanitary) در صنایع غذایی و دارویی
یکی از کاربردهای تخصصی که در آن استنلس استیل تقریباً انحصار بازار را در اختیار دارد، صنایع دارویی، غذایی و بیوتکنولوژی است. در این حوزهها، سایت گلاس استیل باید استانداردهای سختگیرانهای را برای جلوگیری از آلودگی و رشد میکروارگانیسمها برآورده سازد.
سایت گلاس استیل در خطوط بهداشتی
در صنایع غذایی و دارویی، سایت گلاس استیل باید از گرید ۳۱۶ استفاده کند تا در برابر فرآیندهای اسیدی یا قلیایی و همچنین مواد شوینده تهاجمی مورد استفاده در تمیزکاری، مقاوم باشد. این تجهیزات به اپراتورها این امکان را میدهند تا کیفیت محصول و فرآیند را مستقیماً مشاهده کنند و مطمئن شوند که مراحل تولید بدون آلودگی پیش میرود.
اتصالات کلمپ و قابلیت تمیزکاری (CIP/SIP)

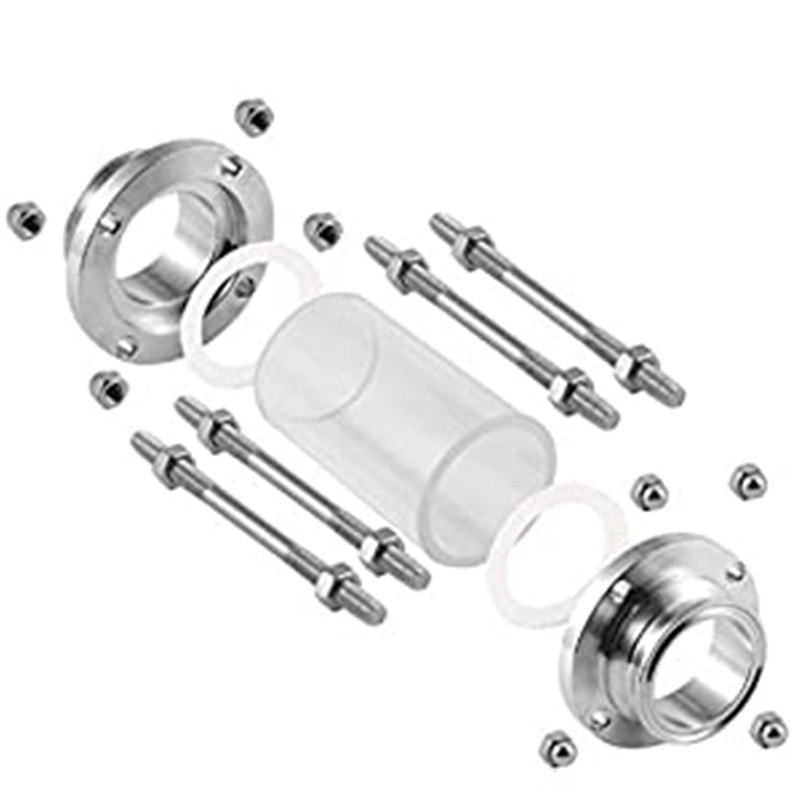

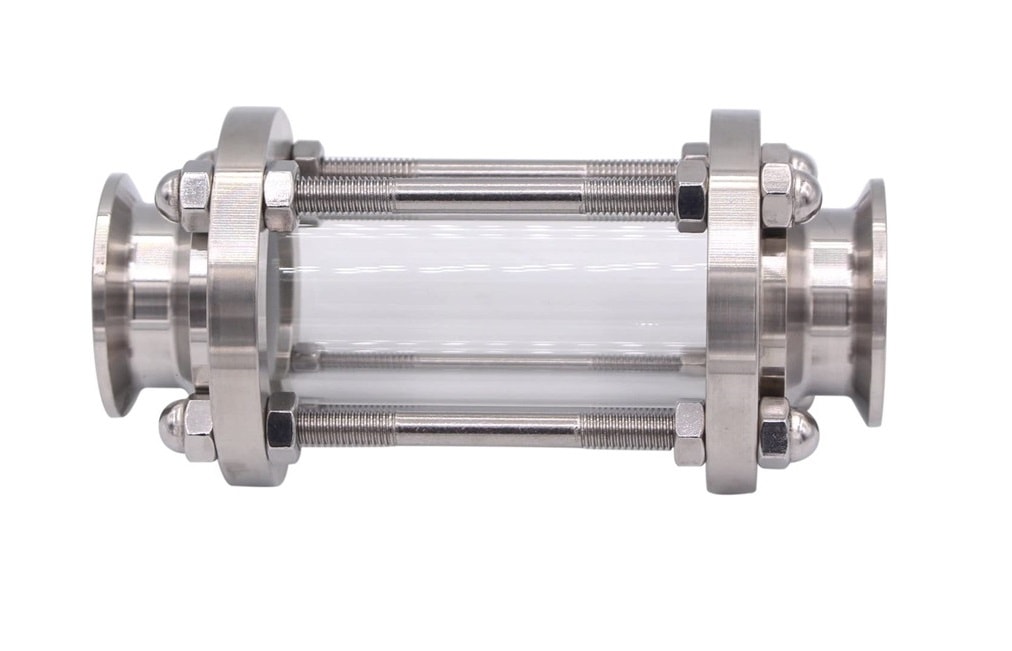

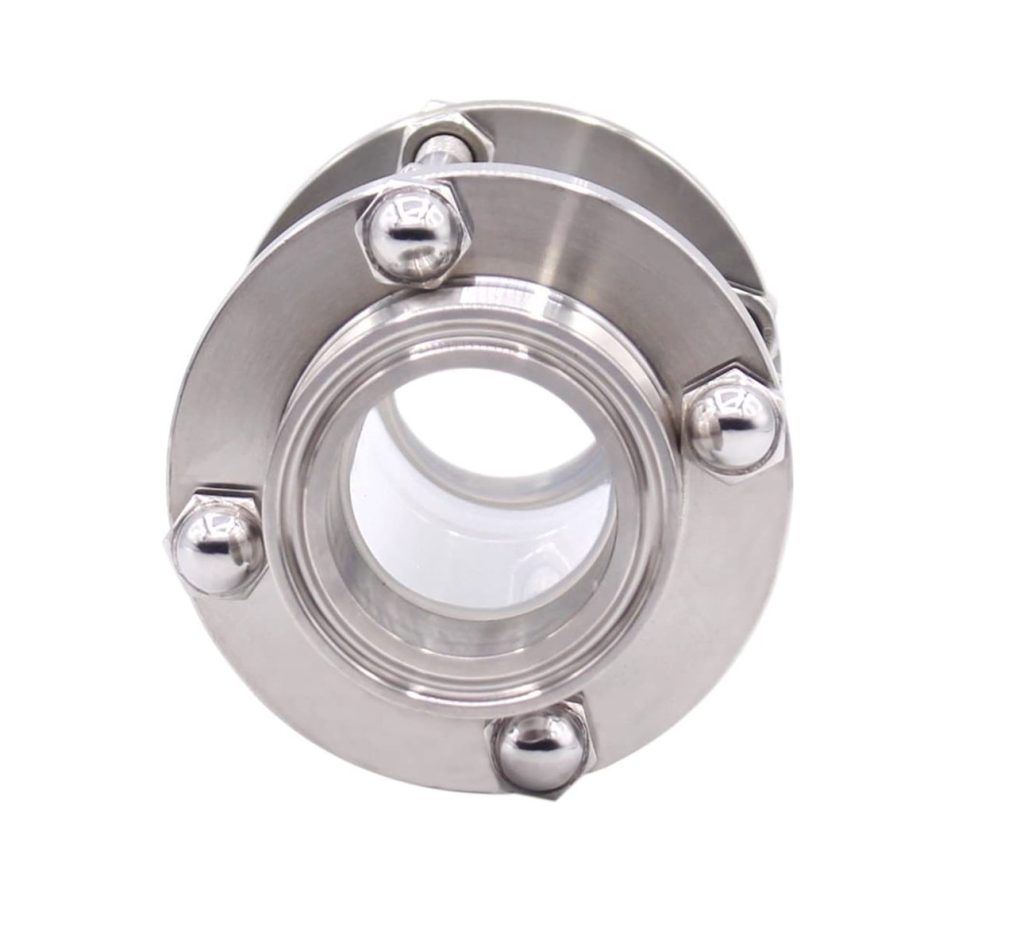

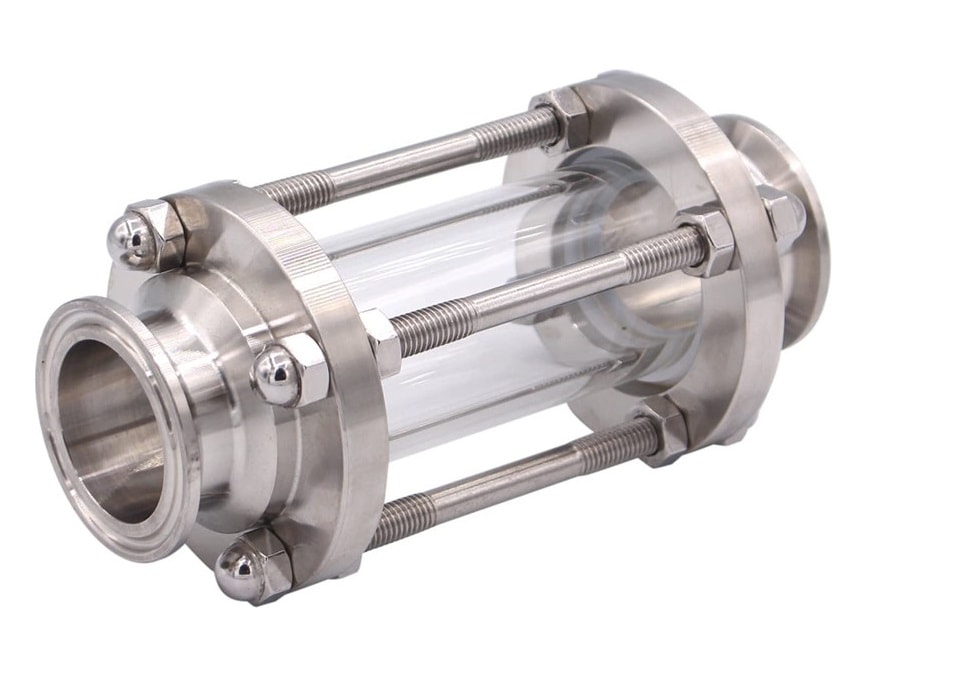

سایت گلاس استیل بهداشتی (Sanitary Sight Glass) عموماً از اتصالات کلمپ (Clamp) یا فرول استفاده میکند تا امکان جداسازی سریع و تمیزکاری آسان را فراهم سازد. انطباق با استانداردهای 3A و ASME BPE در این تجهیزات، به خصوص در مورد پولیش سطح داخلی، بسیار حیاتی است.
استفاده از لولههای استنلس استیل با پولیش داخلی بالا، باعث بهبود لایه اکسیدی محافظ فولاد شده و برآمدگیها و فرورفتگیهای میکروسکوپی سطح را از بین میبرد. این فرآیند باعث میشود که میزان چسبندگی مواد غذایی یا دارو به سطح فولاد کمتر شده و تمیز کردن آن آسانتر شود.
اثرگذاری بر هزینه کل مالکیت (TCO): سطح صیقلی استیل بهداشتی، به طور مستقیم بر کارایی فرآیندهای تمیزکاری در محل (CIP) و استریلسازی در محل (SIP) تأثیر میگذارد. با کاهش چسبندگی مواد، زمان و میزان مصرف مواد شیمیایی شوینده و آب در سیستم CIP کاهش مییابد. این مزیت عملیاتی، سرمایهگذاری اولیه بالاتر در سایت گلاس استیل ۳۱۶ را در بلندمدت، از طریق کاهش هزینههای عملیاتی (TCO) و زمان توقف خط تولید، کاملاً توجیه میکند.
ملاحظات فنی شیشه و آببندی در سایت گلاس استیل
مقاومت نهایی یک سایت گلاس به توانایی تحمل فشار و دمای شیشه و آببندی آن بستگی دارد. بدنه مستحکم استنلس استیل، زمینه لازم برای استفاده از قویترین مواد ثانویه را فراهم میکند.
انواع شیشه سایت گلاس
انتخاب نوع شیشه سایت گلاس باید بر اساس دمای سیال، فشار کاری و میزان خورندگی شیمیایی صورت پذیرد. متداولترین انواع شیشه عبارتند از:
- شیشه بوروسیلیکات (Borosilicate): این شیشه از نظر مقاومت در برابر خوردگی شیمیایی، تحمل دما، و شفافیت نسبت به سایر فرمولاسیونها برتری دارد. این نوع، قویترین گزینه برای سایت گلاسهای صنعتی و آزمایشگاهی در شرایط سخت است.
- شیشه سکوریت (Tempered Glass): این نوع شیشه دارای تحمل فشار و دمای بالاتری نسبت به شیشههای معمولی است و در سایت گلاسهای استیل برای روغن داغ و بخار استفاده میشود. شیشههای سکوریت با کیفیت بالا میتوانند تحمل دما و فشار بالاتری را ارائه دهند.
- شیشه کوارتز (Quartz): برای کاربردهای خاص که نیازمند تحمل دمای فوقالعاده بالا هستند، مورد استفاده قرار میگیرد.
پکینگ و آببندی (Sealing) در برابر خورندگی و حرارت
قابلیت آببندی مطمئن (گسکت) بین شیشه و بدنه فلزی سایت گلاس، برای حفظ ایمنی سیستم ضروری است. در حالی که سایت گلاسهای برنجی تبرید غالباً از لاستیک کلوروپرن برای آببندی (Seal Gasket) استفاده میکنند ، استیل به دلیل کاربرد در شرایط سختتر، نیازمند متریالهای پیشرفتهتری است.
PTFE (تفلون): پکینگهای تفلون خالص (Pure PTFE Packing) به دلیل ویژگیهای استثنایی خود، بهترین انتخاب برای سایت گلاس استیل در خطوط خورنده و دمای بالا هستند. تفلون خالص در برابر حلالها و مواد شیمیایی کاملاً مقاوم بوده و میتواند دما را تحمل کند. این مقاومت شیمیایی بالا، طول عمر سایت گلاس استیل را در مواجهه با سیالات تهاجمی تضمین میکند.
انواع اتصال (فلنجی، دندهای، جوشی)
سایت گلاسهای استیل در انواع اتصالات سایت گلاس فلنجی، دندهای (رزوهای) و جوشی تولید میشوند تا با استانداردهای مختلف خطوط لوله (مانند ANSI یا DIN PN) سازگار باشند. اتصالات فلنجی برای سایت گلاسهایی با سایز بزرگتر و در خطوط پرفشار ترجیح داده میشوند.
یکپارچگی سیستمی: استفاده از بدنه استنلس استیل، به خریدار این اطمینان را میدهد که اجزای پشتیبان (گسکت PTFE و شیشه بوروسیلیکات) میتوانند حداکثر مقاومت مورد نیاز را در سختترین شرایط عملیاتی (مانند بخار داغ یا اسیدها) داشته باشند. این یکپارچگی سیستمی، عامل اصلی در تضمین ایمنی و قابلیت اطمینان تجهیز است.
نتیجهگیری و توجیه سرمایهگذاری در سایت گلاس استنلس استیل
سایت گلاس استنلس استیل (SS304 و SS316) ابزاری حیاتی برای نظارت دقیق بر فرآیندهای صنعتی است و به دلیل ماهیت مواد، نسبت به سایت گلاس چدنی و برنجی دارای برتریهای فنی و اقتصادی مشخصی است.
جمعبندی مزایای استنلس استیل
مزایای اصلی سایت گلاس استیل در توانایی آن برای کار در سختترین محیطها خلاصه میشود:
- مقاومت در برابر خوردگی: گرید ۳۱۶ به دلیل وجود مولیبدن، در برابر اسیدها، کلریدها و خوردگی حفرهای کاملاً مقاوم است، که آن را برای صنایع شیمیایی، نفت، و گاز ایدهآل میسازد.
- تحمل فشار و دما: سایت گلاسهای استیل با شیشه سکوریت یا بوروسیلیکات، تنها گزینههای مطمئن برای خطوط
روغن داغوبخاربا دما و فشار کاری بالا هستند. - الزامات بهداشتی: SS316، به ویژه با اتصالات کلمپ و سطح صیقلی، استاندارد انحصاری صنایع دارویی و غذایی را برآورده میسازد و به کاهش ریسک آلودگی کمک میکند.
- پایداری بلندمدت: در حالی که سیالات خورنده میتوانند سطح شیشه را کدر کنند و تعویض دورهای شیشه را الزامی سازند ، بدنه استنلس استیل تضمین میکند که قاب نگهدارنده دچار پوسیدگی، خوردگی یا افت استحکام نشود و هزینههای تعمیر و نگهداری بلندمدت را کاهش دهد.
توجیه بازگشت سرمایه (ROI)
اگرچه قیمت اولیه سایت گلاس استیل بالاتر از مدلهای برنجی یا چدنی است، اما تجزیه و تحلیل هزینه کل مالکیت (TCO) نشان میدهد که استیل در بلندمدت مقرون به صرفهتر است. استفاده از متریالهای ارزانتر در محیطهای خورنده یا پرفشار، ریسک نشتی فاجعهبار و نیاز به تعویض مکرر را به شدت افزایش میدهد. سرمایهگذاری در سایت گلاس استنلس استیل، با افزایش طول عمر تجهیز، تضمین انطباق با مقررات ایمنی (به ویژه در سایت گلاس مغناطیسی و خطوط بخار)، و تسهیل فرآیندهای بهداشتی (CIP/SIP)، بازگشت سرمایه سریعی را در پی خواهد داشت.
