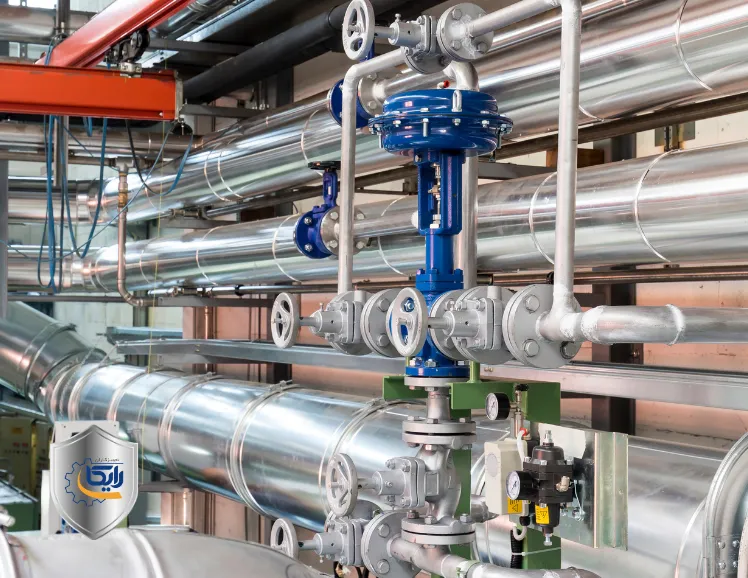

شیرآلات صنعتی در سیستمهای پیچیده مانند خطوط پتروشیمی، نیروگاهها و یا تأسیسات آب و فاضلاب، نقش کلیدی دارند. این قطعات کوچک، جریان سیال، فشار و حتی ایمنی کل سیستم را کنترل میکنند. اما نصب شیرآلات صنعتی کاری ساده نیست؛ اگر درست انجام نشود، ممکن است نشتی دهد، فشار سیستم را آسیب بزند و یا حتی باعث خرابی شود. در این راهنما، قصد داریم قدم به قدم متوجه شویم که چطور انواع شیرآلات استیل و مدلهای دیگر در سیستمهای پیچیده نصب می شوند تا هم عملکردشان بهینه باشد و هم دوام بیشتری داشته باشند. این راهنمای نصب شیر برای شماست که میخواهید یه نصب حرفهای و بیدردسر داشته باشید.
چرا نصب درست شیرآلات مهم است؟
شیرآلات صنعتی، چه از جنس استیل باشد چه چدن یا برنز، اگر به درستی نصب نشود، کل سیستم را به خطر میاندازند. برای مثال یک شیر توپی استیل در خط گاز اگر درست جا نیافتاده باشد، ممکن است نشتی بدهد و خطر انفجار ایجاد کند. یا یک شیر پروانهای در سیستم آب اگه تراز نباشد، فشار را تنظیم نمیکند و پمپها خراب میشوند. نصب شیرآلات صنعتی صحیح، یعنی کاهش هزینههای تعمیر، افزایش ایمنی و کارایی بیشتر. در ادامه مراحل نصب را با هم مرور می کنیم.
مراحل نصب شیرآلات صنعتی
۱. شناخت سیستم و انتخاب شیر مناسب
قبل از هر چیز، باید سیستم مورد نظر را بشناسید و شیر مناسب سیستم را انتخاب کنید. هر سیستم پیچیدهای نیازهای خاص خود را دارد:
- نوع سیال: آب، گاز، اسید یا بخار؟ به عنوان نمونه برای مواد خورنده، شیرآلات استیل ۳۱۶ به دلیل مولیبدن موجود در آن بهترین انتخاب است و زنگ نمیزند.
- فشار و دما: شیر باید فشار و دمای سیال را تحمل کند. برای دماهای بالا، شیر دروازهای استیل گرید ۳۱۰ مناسب است.
- اندازه: قطر شیر باید با لولهها همخوانی داشته باشد (مثلاً ۲ اینچ برای لوله ۲ اینچی).
به عنوان مثال در یک نیروگاه که بخار با فشار ۲۰ بار جریان دارد، باید یک شیر توپی استیل با اتصال فلنجی انتخاب کنید که هم فشار را تحمل کند و هم نصب آن محکم باشد.
۲. آمادهسازی قبل از نصب شیرآلات صنعتی
قبل از اینکه دست به آچار شوید، یهتر است همه چیز را آماده کنید:
- بررسی شیر: مطمئن شوید شیر سالم باشد، ترک یا نقص نداشته باشد و دسته یا سوپاپش راحت حرکت کند.
- تمیزکاری: لولهها و محل نصب را از گرد و خاک، زنگ یا چربی پاک کنید. برای شیرآلات استیل، یک برس استیل یا حلالی مثل استون استفاده کنید.
- ابزارها: آچار مناسب، واشر، نوار تفلون (برای اتصالات رزوهای) و گریس سازگار با استیل راآماده کنید.
فرض کنید یک شیر سوزنی استیل برای کنترل جریان دقیق در یک خط شیمیایی نصب میکنید؛ اگر لولهها کثیف باشند، ذرات ریز وارد شیر میشوند و عملکرد آن را خراب میکنند.
۳. انتخاب روش اتصال
شیرآلات صنعتی با روشهای مختلفی به سیستم وصل میشوند. انتخاب روش نصب به نوع شیر و سیستم بستگی دارد:
- اتصال جوشی: برای خطوط دائمی و فشار بالا، مثل خطوط گاز. جوش TIG برای شیرآلات استیل تمیزتر است و نشتی نمیدهد.
- اتصال فلنجی: برای شیرهای بزرگتر (مانند شیر پروانهای در سیستم آب)، که با پیچ و مهره و واشر وصل میشود.
- اتصال رزوهای: برای سیستمهای کوچیکتر یا موقت، مثل شیرهای قطع و وصل در خطوط آب.
به عنوان نمونه در سیستم پتروشیمی، یک شیر دروازهای استیل را با فلنج نصب میکنید چرا که هم محکم است و هم اگر نیاز باشد، میتوانید آن را باز کنید و تعمیرات را انجام دهید.
۴. نصب شیر با دقت و تراز
تا به الان شیر و روش اتصال آن را انتخاب کردید، حال زمان نصب شیرآلات صنعتی است:
- تراز کردن: شیر باید کاملاً همراستا با لوله باشد. اگر کج نصب شود، فشار به یک طرف وارد میشود و واشرها خراب میشوند.
- محکم کردن: برای فلنجها، پیچها را به ترتیب ضربدری ببندید تا فشار یکنواخت شود. برای رزوهها، نوار تفلون را درست بپیچید تا نشتی ندهد.
- جهت جریان: بعضی شیرها (مثل شیر یکطرفه) جهت دار هستند. علامت فلش روی بدنه را چک کنید و طبق جهت جریان سیال، نصب را انجام دهید.
تصور کنید یک شیر توپی استیل در خط آب نصب میکنید؛ اگر تراز نباشد، دسته آن سخت باز و بسته میشود و به مرور سوپاپ آن خراب میشود.
۵. تست و بازرسی بعد از نصب
پس از نصب شیرآلات صنعتی، کار هنوز تمام نشده است. باید مطمئن شوید همه چیز به درستی کار میکند:
- تست نشتی: سیستم را با فشار پایین (مثلاً آب یا هوای فشرده) پر کنید و اتصالات را چک کنید. اگر متوجه نشتی شدید، پیچها را محکمتر کنید یا واشر را عوض کنید.
- عملکرد شیر: دسته یا سوپاپ را چند بار باز و بسته کنید تا مطمئن شوید روان کار میکند.
- فشار عملیاتی: پس از تست اولیه، فشار را به حد نرمال برسانید و دوباره بررسی کنید.
مثلاً در یک خط انتقال گاز، پس از نصب یک شیر دروازهای استیل، آن را با فشار ۵ بار تست کنید و اگر نشتی نداشت، فشار را به ۱۵ بار برسانید تا خیالتان راحت شود.
چالشهای نصب در سیستمهای پیچیده
سیستمهای پیچیده مثل پالایشگاهها یا تأسیسات صنعتی، چالشهای خاص مربوط به خود را دارند:
- فضای محدود: گاهی دسترسی به محل نصب شیر سخت است. در این زمان شیرهای کوچیکتر یا با اتصال رزوهای گزینه بهتری هستند.
- لرزش: در خطوطی که پمپ یا موتور کار میکند، لرزش میتواند اتصالات را شل کند. از واشرهای ضدلرزش یا شیرهای انعطافپذیر استفاده کنید.
- دمای متغیر: در سیستمهایی که دما بالا و پایین میرود (مثل بخار و آب سرد)، شیرآلات استیل 316L یا ۳۱۰ انتخاب بهتری هستند، چرا که می تواند انبساط و انقباض را تحمل کند.
یک مثال عملی
فرض کنید در یک کارخانه شیمیایی یک شیر پروانهای استیل ۳۱۶ نصب میکنید. سیالی که در لوله ها جریان دارد اسیدی و با فشار ۱۰ بار و دمای ۸۰ درجه است. در ابتدا مطمئن شوید شیر سالم و فلنجها تمیز باشد. پس از آن شیر را با لولهها تراز کنید و پیچهای فلنج را ضربدری ببندید. شیر را با آب فشار پایین تست کنید و نشتی آن را بررسی کنید. سپس سیستم را روشن کنید و شیر را باز و بسته کرده تا مطمئن شوید درست کار میکند. نتیجه این کارها یک نصب بینقص خواهد بود و سیستم را سالها سرپا نگه خواهد داشت.
نکات طلایی برای نصب موفق
برای موفقیت در نصب شیرآلات صنعتی در سیستمهای پیچیده ، نکات زیر را فراموش نکنید:
- دفترچه راهنما: همیشه مشخصات سازنده شیر را بخونید. هر شیر ممکن است نیازهای خاص خودش را داشته باشد.
- تیم حرفهای: اگر سیستم خیلی پیچیده است، از یک تکنسین باتجربه کمک بگیرید.
- نگهداری بعد نصب: هر چند ماه یک بار شیرها را چک کنید، واشرها را عوض کنید و روغنکاری کنید.
جمعبندی
نصب شیرآلات صنعتی در سیستمهای پیچیده، کاری حساس است و با شناخت سیستم، انتخاب درست شیر، آمادهسازی دقیق، نصب تراز و تست کامل، به بهترین نتیجه میرسد. شیرآلات استیل به دلیل مقاومت و دوام بالا انتخاب محبوبی هستند، ولی نصب آنها نیاز به دقت دارد تا عملکرد تحت فشار، دما و سیالهای مختلف تضمین شود.
