چرا رنگ استیل بر اثر حرارت تغییر می کند؟

هشدار خاموش استیل؛ چرا رنگ‌ پریدگی پس از جوش، عمر تجهیزات شما را تهدید می‌کند؟ در دنیای لوله‌کشی‌های صنعتی و تجهیزات فرآیندی، فولاد زنگ‌نزن (Stainless Steel) همواره به عنوان یک قهرمان قابل اعتماد شناخته می‌شود. مقاومت ذاتی آن در برابر خوردگی، که ناشی از تشکیل یک لایه محافظ فوق‌العاده نازک و کروم-غنی بر روی سطح است (لایه غیرفعال یا Passive Layer)، سبب شده تا انتخاب اول در صنایعی مانند نفت، گاز، پتروشیمی، داروسازی و غذا باشد. اما این تضمین متالورژیکی در فرآیند حیاتی جوشکاری استنلس استیل، که اتصال قطعات را ممکن می‌سازد، می‌تواند در کسری از ثانیه از بین برود. در این میان، پدیده‌ای به نام “رنگ گرمایی” (Heat Tint یا Weld Discoloration) نه تنها یک نقص ظاهری است، بلکه یک اخطار حیاتی و بصری مستقیم از یک آسیب متالورژیکی عمیق در ساختار فولاد است که بقای تجهیزات را در محیط‌های خورنده تهدید می‌کند.

هشدار خاموش؛ رنگ‌ پریدگی استیل، آغاز یک شکست پرهزینه

برای خریداران شیرآلات صنعتی و اتصالات جوشی استنلس استیل، تمرکز بر جنبه‌های ظاهری یا صرفاً گواهینامه‌های مکانیکی کافی نیست. در واقع، در صنایع حساس، یک لکه کوچک تغییر رنگ در ناحیه جوش، ممکن است به عنوان نقطه آغاز یک شکست عملیاتی بزرگ عمل کند. اینجاست که درک «رنگ گرمایی» اهمیت پیدا می‌کند. این پدیده نباید صرفاً یک لکه سطحی یا یک اثر جانبی قابل چشم‌پوشی از فرآیند جوشکاری تلقی شود. Heat Tint یک شاخص کیفی است که نشان می‌دهد کنترل فرآیند حرارتی کافی نبوده و سطح ماده محافظت خود را از دست داده است.

در عمل، در محیط‌هایی که یون‌های کلرید بالا یا دمای عملیاتی شدید وجود دارد، شکست یک اتصال به دلیل خوردگی موضعی (Pitting) می‌تواند منجر به نشت، توقف اضطراری تولید (Shutdown)، آلودگی فرآیند (مانند آنچه در صنایع غذایی و دارویی رخ می‌دهد) یا حتی حوادث ایمنی و زیست‌محیطی (HSE) شود. بنابراین، توجه دقیق به Heat Tint در هنگام خرید و بازرسی تجهیزات، در واقع توجه به “هزینه کل مالکیت” (TCO) تجهیزات در طول عمر مفید آن‌ها و مدیریت “ریسک عملیاتی” است. یک قطعه با جوش تمیز ممکن است در ابتدا گران‌تر باشد، اما می‌تواند از هزینه‌های نگهداری و جایگزینی زودهنگام که ناشی از خوردگی در ناحیه تخلیه کروم است، جلوگیری کند.

Heat Tint چیست و چه تفاوتی با اکسیداسیون معمولی دارد؟

Heat Tint نتیجه اکسیداسیون سطح فولاد زنگ‌نزن در معرض هوای محیط یا گاز محافظ بی‌کیفیت در دماهای بالا است. در حین جوشکاری، حرارت بسیار بالا به سطح فلز می‌رسد و اکسیژن موجود با عناصر آلیاژی واکنش می‌دهد و یک لایه اکسیدی بسیار نازک تشکیل می‌شود.

بر خلاف لایه‌های اکسیدی ضخیم و فلس‌دار (Scale) که در دماهای بسیار بالا و فرآیندهای آنیل تشکیل می‌شوند ، Heat Tint یک لایه اکسیدی طیفی است. ضخامت این لایه اکسیدی مستقیماً با دما و مدت زمان قرار گرفتن در معرض حرارت رابطه دارد و با افزایش این عوامل، ضخامت لایه نیز رشد می‌کند. در فولاد زنگ‌نزن، تشکیل یک لایه اکسید غنی از کروم ($Cr_2O_3$) برای مقاومت به خوردگی ضروری است. با این حال، اکسیداسیون بیش از حد یا خنک‌سازی نامناسب می‌تواند منجر به تشکیل این لایه‌های اکسیدی نازک اما با ساختار نامطلوب شود که همان رنگ گرمایی است. این لایه نازک، نامطلوب و غیرفعال، زنگ خطر اصلی برای مهندسان است.

رمزگشایی از زبان بصری رنگ‌ها (فیزیک و شیمی اکسیداسیون)

تغییر رنگ در ناحیه جوش یک پدیده صرفاً شیمیایی نیست؛ بلکه یک رویداد فیزیکی است که ریشه در ضخامت لایه اکسید دارد و به ما امکان می‌دهد تا به صورت کیفی شدت آسیب حرارتی را ارزیابی کنیم.

مکانیسم تشکیل رنگ: تداخل نوری روی سطح فلز

فولاد زنگ‌نزن در اثر حرارت، رنگ‌های طیفی (مانند زرد کم‌رنگ، کاهی، قهوه‌ای، بنفش، و آبی) را به خود می‌گیرد. این رنگ‌ها نتیجه‌ای از پدیده تداخل نوری (Light Interference) هستند. نور به لایه نازک اکسید کروم-آهن برخورد می‌کند. بخشی از نور از سطح خارجی لایه اکسید بازتاب می‌شود، در حالی که بخشی دیگر از لایه عبور کرده و از سطح فلز پایه زیرین بازتاب می‌یابد.

از آنجایی که ضخامت لایه اکسید با افزایش دما افزایش می‌یابد، تأخیر فاز بین این دو پرتو بازتابی تغییر می‌کند. این تداخل بین موج‌های نوری، منجر به تقویت یا تضعیف طول موج‌های خاصی از نور مرئی می‌شود، و در نتیجه چشم ما مجموعه‌ای از رنگ‌های متغیر را مشاهده می‌کند. هرچه لایه اکسید ضخیم‌تر باشد، رنگ از انتهای طیف نوری (مانند زرد و قهوه‌ای) به سمت طول موج‌های کوتاه‌تر (مانند بنفش و آبی) تغییر می‌کند.

نقشه راه دما و رنگ (و محدودیت‌های آن)

ارتباط رنگ با دمای سطح، یک ابزار تشخیص سریع برای ارزیابی شدت حرارتی است. بر اساس مطالعات، فولاد زنگ‌نزن به دلیل تشکیل یک لایه اکسیدی بر روی سطح، تغییر رنگ را در دماهای نسبتاً پایین آغاز می‌کند.

• شروع تغییر رنگ: تغییر رنگ در محدوده ۲۲۰ درجه سانتیگراد تا ۳۱۶ درجه سانتیگراد (۴۳۰ تا ۶۰۰ درجه فارنهایت) با تشکیل رنگ زرد کم‌رنگ یا کاهی آغاز می‌شود.
• رنگ‌های متوسط: با افزایش دما، فولاد در محدوده ۳۱۶ درجه سانتیگراد تا ۴۸۲ درجه سانتیگراد (۶۰۰ تا ۹۰۰ درجه فارنهایت) رنگ قهوه‌ای یا برنزی می‌گیرد، و سپس در محدوده ۴۸۲ درجه سانتیگراد تا ۵۹۳ درجه سانتیگراد (۹۰۰ تا ۱۱۰۰ درجه فارنهایت) به رنگ بنفش یا آبی در می‌آید.
• آسیب شدید: در دماهای بالاتر از ۷۰۴ درجه سانتیگراد (بالای ۱۳۰۰ درجه فارنهایت)، رنگ‌ها به سمت آبی تیره یا خاکستری متمایل شده و نشان‌دهنده تغییرات سطحی قابل توجه هستند.

هشدار تحلیلی: در حالی که این جدول‌ها یک راهنمای مفید ارائه می‌دهند، اما هیچ جدول مطلق و واحدی برای تعیین دقیق دمای Heat Tint برای همه آلیاژها وجود ندارد. عواملی نظیر نوع آلیاژ، میزان کروم موجود، سرعت خنک‌سازی، و به ویژه میزان اکسیژن در گاز محافظ اطراف جوش (Purge Gas) بر طیف و شدت رنگ تأثیر می‌گذارد. برای مثال، حضور هیدروژن یا رطوبت در گاز محافظ می‌تواند میزان و ظاهر رنگ را تغییر دهد.

پیچیدگی شیمیایی رنگ: نکته مهم این است که ریسک واقعی خوردگی صرفاً به ضخامت لایه (که رنگ آن را تعیین می‌کند) بستگی ندارد، بلکه به ترکیب شیمیایی لایه اکسید و ناحیه زیرین آن بستگی دارد. برخی تحقیقات نشان می‌دهند که اکسیدهای دمای پایین (۴۰۰ تا ۶۰۰ درجه سانتیگراد) ممکن است غنی از آهن باشند، در حالی که اکسیدهای دمای متوسط کروم-غنی هستند. همچنین اکسیدهای تشکیل‌شده در بالاترین دما (حدود ۱۰۰۰ درجه سانتیگراد) ممکن است به دلیل تبخیر تری‌اکسید کروم، دوباره در کروم تهی شوند. این موضوع چارت‌های ساده رنگ/دما را پیچیده می‌کند و نشان می‌دهد که بازرسی بصری باید با درک مکانیسم زیرین همراه باشد.

ارتباط طیف رنگی Heat Tint با آسیب متالورژیکی و ریسک خوردگی

طیف رنگی (ظاهری)	محدوده دمایی (تقریبی)	ضخامت لایه اکسید	ریسک تخلیه کروم زیرین	ریسک خوردگی موضعی
زرد کاهی تا قهوه‌ای کم‌رنگ	$۲۲۰^\circ C – 482^\circ C$	نازک	حداقل تا متوسط	پایین
قهوه‌ای پررنگ تا بنفش	$۴۸۲^\circ C – 593^\circ C$	متوسط	متوسط تا بالا	قابل توجه (مرتبط با حساس شدن) ۷
آبی پررنگ تا خاکستری تیره	بالاتر از $۵۹۳^\circ C$	ضخیم	بسیار بالا (دلیل اصلی آسیب)	بسیار بالا

فاجعه متالورژیکی زیر سطح (دلیل اصلی کاهش مقاومت به خوردگی)

رنگ گرمایی (Heat Tint) تنها یک مشکل سطحی نیست؛ این پدیده در واقع یک علامت بصری از یک آسیب متالورژیکی جدی در لایه فلز پایه زیرین است که مقاومت فولاد زنگ‌نزن را به شدت کاهش می‌دهد. درک این مکانیسم برای خریداران صنعتی ضروری است، چرا که نشان می‌دهد چرا تمیزکاری سطحی به تنهایی کافی نیست.

ناحیه حساس به حرارت (HAZ): کانون آسیب در اتصالات جوشی

هنگامی که یک اتصال یا شیر صنعتی جوش داده می‌شود، ناحیه‌ای از فلز پایه که به اندازه کافی گرم می‌شود تا ساختار میکروسکوپی آن تغییر کند، اما ذوب نمی‌شود، ناحیه متأثر از حرارت (HAZ) نام دارد. Heat Tint مستقیماً در این ناحیه و جوش مذاب (Weld Nugget) یا نواحی مجاور آن تشکیل می‌شود. این ناحیه، به دلیل قرار گرفتن در معرض دماهای بحرانی و همچنین وجود تنش پسماند کششی بالا ، تبدیل به آسیب‌پذیرترین نقطه در کل سیستم لوله‌کشی می‌شود.

پدیده حساس شدن (Sensitization) و تخلیه کروم

بحران واقعی، نه روی سطح، بلکه درست در زیر لایه اکسیدی رنگی رخ می‌دهد. مکانیسم اصلی کاهش مقاومت به خوردگی، پدیده‌ای به نام حساس شدن (Sensitization) و در پی آن تخلیه کروم (Chromium Depletion) است.

مکانیسم حساس شدن: هنگامی که فولادهای آستنیتی استاندارد (مانند استیل ۳۰۴ یا ۳۱۶ با کربن بالا) در یک بازه دمایی بحرانی، که تقریباً ۵۰۰ درجه سانتیگراد تا ۸۵۰ درجه سانتیگراد است، نگهداری می‌شوند (که معمولاً در حین جوشکاری یا فرآیندهای تنش‌زدایی رخ می‌دهد)، کربن موجود در آلیاژ فعال می‌شود. این کربن به مرز دانه‌های کریستالی مهاجرت کرده و با کروم ترکیب می‌شود تا کاربید کروم ($Cr_{23}C_6$) را تشکیل دهد.

پیامد تخلیه کروم: کروم، که عنصر اصلی تشکیل دهنده لایه غیرفعال محافظ ($Cr_2O_3$) است، اکنون در مرز دانه‌ها به صورت کاربید “قفل” شده است.^۲ این فرآیند باعث ایجاد یک منطقه بسیار باریک، دقیقاً در مجاورت مرز دانه‌ها، می‌شود که به شدت از کروم آزاد تهی شده است. برای مقاومت در برابر خوردگی، سطح فولاد حداقل به ۱۲ درصد کروم نیاز دارد؛ در این منطقه کروم-تهی (Cr-DZ)، میزان کروم به زیر این آستانه کاهش می‌یابد.^۲

اثر باتری خوردگی: این ناحیه کروم-تهی (Cr-DZ) اکنون از نظر الکتروشیمیایی در مقایسه با سایر نقاط فلز که همچنان غنی از کروم هستند، فعال‌تر (آندی) می‌شود.^۲ این اختلاف پتانسیل، در واقع یک باتری خوردگی میکروسکوپی را در ساختار فلز ایجاد می‌کند. در محیط‌های خورنده، حمله از این نقاط آندی آغاز می‌شود و منجر به خوردگی حفره‌ای یا بین دانه‌ای می‌شود. به همین دلیل، رنگ گرمایی نه تنها یک نقص، بلکه یک نقطه شروع برای خوردگی است.

۳.۳. تفاوت آلیاژی: استیل ۳۱۶ در برابر استیل ۳۰۴ (نقش مولیبدن)

در مورد اتصالات و شیرآلات صنعتی، استیل ۳۱۶ معمولاً به دلیل داشتن مولیبدن، در برابر خوردگی حفره‌ای در محیط‌های کلریدی مقاومت بیشتری دارد. با این حال، حساسیت حرارتی در فرآیند جوشکاری پیچیده است.

مولیبدن اندکی هدایت حرارتی فولاد ۳۱۶ را کاهش می‌دهد (حدود ۱۴ وات بر متر کلوین یا $۱۴ \text{ W/m}\cdot\text{K}$) در مقایسه با فولاد ۳۰۴.^۴ این هدایت حرارتی کمتر می‌تواند باعث شود که گرمای جوش برای مدت طولانی‌تری در ناحیه HAZ حبس شود و زمان قرارگیری در محدوده حساس شدن طولانی‌تر گردد. این امر، به ویژه در مورد گرید‌های کربن استاندارد (نه گرید L که کربن کمتری دارد)، می‌تواند پدیده حساس شدن را تسریع کند.

نکته حیاتی برای خریداران: حتی اگر ۳۱۶ در محیط‌های خورنده بهتر از استیل ۳۰۴ عمل کند، اگر عملیات جوشکاری (به خصوص در مورد جوش‌های ریشه) با کنترل ضعیف گاز پشتی انجام شود و Heat Tint شدید ایجاد شود، لایه اکسیدی نامناسب و ناحیه تخلیه کروم می‌تواند به سرعت مقاومت برتر آلیاژ را از بین ببرد. بنابراین، مزیت ذاتی ۳۱۶ نباید بهانه‌ای برای نادیده گرفتن کیفیت جوش باشد.

تبدیل رنگ به شکست (مطالعات موردی و مکانیسم‌های تخریب)

اگر رنگ گرمایی و لایه تخلیه کروم درمان نشود، فلز محکوم به شکست زودهنگام در سرویس‌های تهاجمی است. رنگ تیره روی سطح در واقع شاخص میزان آسیب زیرین و سرعت احتمالی تخریب است.

کاتالوگ شکست‌ها: خوردگی موضعی، تهدید اصلی اتصالات

لایه اکسیدی متخلخل ناشی از Heat Tint قابلیت تشکیل لایه غیرفعال پایدار را ندارد و یک سد ضعیف در برابر عوامل خورنده ایجاد می‌کند. مهم‌تر از آن، این لایه در جذب و تمرکز یون‌های کلرید و کاهش pH (اسیدی شدن محیط) بسیار مؤثر است. این ترکیب از آسیب‌های سطحی و زیرسطحی، انواع شکست موضعی را تسریع می‌کند:

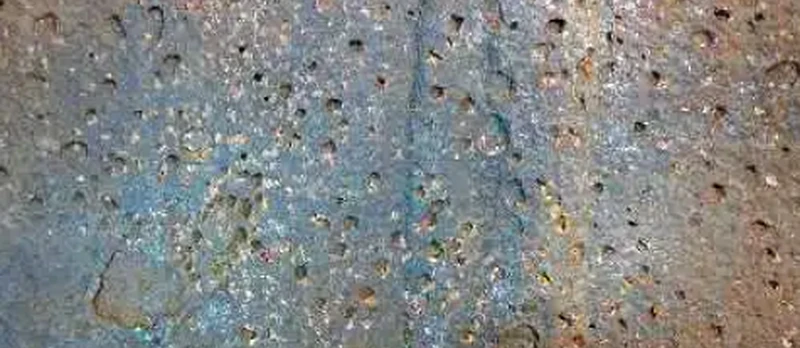

• خوردگی حفره‌ای (Pitting Corrosion): این شایع‌ترین حالت شکست در فولادهای زنگ‌نزن است و با تشکیل سوراخ‌های کوچک و موضعی شناخته می‌شود که می‌توانند به سرعت در طول دیواره نفوذ کنند. لایه تخلیه کروم زیر Heat Tint یک مکان ایده‌آل برای شروع خوردگی است. وقتی یک حفره شروع می‌شود، محیط شیمیایی داخل آن به سرعت اسیدی‌تر شده و یون‌های کلرید متمرکز می‌شوند (پدیده کاتالیز خودکار) و حمله را به شدت تسریع می‌کنند.
  • کاهش فاجعه‌بار CPT: تأثیر Heat Tint بر مقاومت خوردگی به طور کمی قابل اندازه‌گیری است. در مطالعات مستند، مشاهده شده است که برای فولاد ۳۱۶ با Heat Tint، دمای بحرانی حفره‌زایی (Critical Pitting Temperature یا CPT) می‌تواند از ۶۰ درجه سانتیگراد (در حالت پسیو شده) به حدود ۴۰ درجه سانتیگراد کاهش یابد.^۷ این کاهش ۲۰ درجه‌ای توان عملیاتی، عملاً کاربرد تجهیز را در بسیاری از فرآیندهای صنعتی با دمای بالاتر محدود می‌سازد.
• خوردگی شیاری (Crevice Corrosion): متخلخل بودن لایه اکسیدی رنگی، محل‌هایی عالی برای تجمع کلریدها و سایر عوامل خورنده ایجاد می‌کند که منجر به خوردگی شیاری در شکاف‌های میکروسکوپی می‌شود.
• ترک‌خوردگی تنشی-خوردگی (SCC): Heat Tint در ناحیه HAZ، جایی که تنش‌های پسماند کششی (Residual Tensile Stress) بالا هستند ^۲، محیطی را فراهم می‌کند که در حضور یون‌های کلرید و دما، فولاد مستعد SCC می‌شود.
• خوردگی میکروبی (MIC): در سیستم‌هایی که از آب طبیعی (مانند خطوط آب آتش‌نشانی) استفاده می‌کنند، لایه اکسید متخلخل ناشی از Heat Tint می‌تواند به عنوان بستر مناسب برای رشد میکروارگانیسم‌ها (Biofilms) عمل کند. این میکروارگانیسم‌ها محیط را به شدت موضعی و اسیدی کرده و سرعت خوردگی حفره‌ای را به طور چشمگیری افزایش می‌دهند.

مطالعات موردی مستند: نمونه‌هایی از شکست‌های میدانی

توجه به این نکته حائز اهمیت است که رنگ گرمایی با درجات تیره‌تر (بنفش تا آبی) نه تنها از نظر بصری شدیدتر به نظر می‌رسد، بلکه معمولاً نشان‌دهنده قرارگیری در بازه دمایی خطرناک حساس شدن (۵۰۰ تا ۸۵۰ درجه سانتیگراد) و عمیق‌تر بودن لایه تخلیه کروم زیرین است. در نتیجه، این رنگ‌ها آسیب‌پذیرترین اکسیدها در برابر حمله خوردگی هستند.

در موارد مستند شکست تجهیزات، به ویژه در سامانه‌های لوله‌کشی آب آتش‌نشانی که از فولادهای آستنیتی استفاده کرده‌اند، مشاهده شده است که شکست‌های زودهنگام (گاهی فقط پس از چند هفته تا چند سال) مستقیماً در ناحیه HAZ یا در جوش‌های ریشه که دارای Heat Tint بوده‌اند، رخ داده است. این شکست‌ها اغلب ناشی از خوردگی حفره‌ای یا MIC در آب‌های راکد با مقادیر کم کلرید بوده‌اند. این موارد نشان می‌دهد که در سرویس‌های حساس، هیچ مقداری از Heat Tint شدید قابل پذیرش نیست.

کنترل کیفیت و الزامات استاندارد: خط قرمز خریداران

برای مدیران کیفیت و تیم‌های خرید، استفاده از معیارهای کیفی استاندارد برای ارزیابی Heat Tint یک ضرورت مطلق است. در اینجا، ارزیابی رنگ به یک زبان مشترک میان خریدار و سازنده تبدیل می‌شود.

استانداردهای پذیرش بصری: چارت‌های رنگ مرجع

از آنجایی که رنگ یک شاخص مستقیم از شدت حرارتی و میزان اکسیژن‌گیری است، سازمان‌های استاندارد چارت‌های مرجعی را توسعه داده‌اند تا معیارهای پذیرش بصری را تعریف کنند. AWS D18.2 (Guide to Weld Discoloration Levels) یکی از مراجع کلیدی برای تعیین حدود پذیرش رنگ بر اساس میزان اکسیژن در گاز محافظ ریشه است.

این استاندارد یک راهنمای تصویری مقایسه‌ای ارائه می‌دهد که در آن درجات مختلف تغییر رنگ سطح داخلی لوله استنلس استیل آستنیتی بر اساس افزایش اکسیژن در گاز پشتی (Purge Gas) نمایش داده شده است. به عنوان مثال، نمونه‌های تمیز و کم‌رنگ (مانند زرد کم‌رنگ) با میزان اکسیژن پایین (مثلاً ۱۰ تا ۵۰ قسمت در میلیون) مرتبط هستند، در حالی که رنگ‌های تیره (آبی/خاکستری) نشان‌دهنده حضور اکسیژن بالا (مثلاً ۵۰۰۰ تا ۲۵۰۰۰ قسمت در میلیون) هستند.

الزام عملی: خریداران باید در مشخصات فنی سفارش (Specification) خود تعیین کنند که جوش‌های ریشه اتصالات نباید از یک طیف رنگی مشخص (مثلاً تجاوز از رنگ زرد کاهی) فراتر روند. این امر به صورت غیرمستقیم، تامین‌کننده را ملزم به استفاده از جوشکاری با کنترل دقیق گاز پشتی (با اکسیژن زیر ۵۰ ppm) می‌کند.

ملاحظات ANSI/ASME B31.3 و ریسک سرویس

استانداردهای بین‌المللی لوله‌کشی، مانند ANSI/ASME B31.3، بر کیفیت جوش در لوله‌کشی فرآیندی تأکید دارند. در حالی که Heat Tint به طور سنتی به عنوان یک نقص مکانیکی (مانند ترک یا نفوذ ناقص) دسته‌بندی نمی‌شود، B31.3 راهنمایی‌هایی ارائه می‌دهد که نشان می‌دهد پذیرش آن به شرایط سرویس بستگی دارد.

در اسناد فنی مرتبط با این استاندارد، تأکید شده است که در شرایطی که کنترل Heat Tint برای حفظ عملکرد خوردگی (Corrosion Performance) حیاتی است، یک جوش مرجع یا چارت رنگی باید به عنوان استاندارد پذیرش استفاده شود. به علاوه، این استاندارد صراحتاً بیان می‌کند که تصمیم‌گیری در مورد مجاز بودن یا رد Heat Tint در سرویس‌های خورنده، باید با مشاوره و تأیید متخصص خوردگی انجام شود. این بدان معنی است که در محیط‌های خنثی یا قلیایی Heat Tint ممکن است نگران‌کننده نباشد، اما در سیستم‌های حاوی کلرید بالا، اسید، یا آب فرآیندی، عدم درمان Heat Tint غیرقابل پذیرش است.

پیشگیری در حین جوشکاری (الزامات فنی برای تامین‌کننده)

بهترین استراتژی برای مقابله با Heat Tint، پیشگیری از تشکیل آن است. این مسئولیت بر عهده تامین‌کننده یا پیمانکار جوشکاری است.

• نقش حیاتی گاز محافظ ریشه (Back Purge): مؤثرترین روش، استفاده از آرگون خالص (یا ترکیبات خاص آرگون/نیتروژن برای آلیاژهای پیشرفته‌تر مانند داپلکس) به عنوان گاز پشتی است تا اکسیژن از ناحیه ریشه جوش حذف شود.
• کنترل دما و زمان: گاز پشتی باید نه تنها در شروع جوش، بلکه تا زمانی که دمای ناحیه ریشه جوش به زیر ۲۵۰ درجه سانتیگراد کاهش می‌یابد، حفظ شود.^۷ هدف این است که زمان قرارگیری فلز در محدوده دمایی خطرناک حساس شدن (۵۰۰ تا ۸۵۰ درجه سانتیگراد) به حداقل برسد.

روش‌های بازرسی پیشرفته (فراتر از چشم)

اگرچه بازرسی بصری با استفاده از چارت‌های رنگی (مانند AWS D18.2) روش اولیه و ارزان‌قیمت است ، اما تشخیص قطعی و کمی عمق واقعی لایه تخلیه کروم (Cr-DZ) زیر سطح بدون از بین بردن قطعه دشوار است.

روش‌های پیشرفته‌تری مانند طیف‌سنجی الکترونی اوژه (Auger Electron Spectroscopy) می‌توانند ترکیب شیمیایی دقیق لایه اکسید و سطح زیرین را تحلیل کنند.^۶ همچنین، تست‌های الکتروشیمیایی مانند EPR (Electrochemical Potentiokinetic Reactivation) می‌توانند میزان حساس شدن (حجم تخلیه کروم) در مرز دانه‌ها را اندازه‌گیری کنند.

توصیه عملی: در حالی که این تست‌های آزمایشگاهی برای بازرسی معمول گران هستند، خریداران می‌توانند در صورت شک به کیفیت جوش یا در مواردی که قطعه برای یک سرویس بسیار حیاتی در نظر گرفته شده است، نمونه‌های برش خورده را برای تحلیل متالورژیکی ارسال کنند تا از عمق تخلیه کروم اطمینان حاصل کنند. قضاوت صرف بر اساس رنگ (همانطور که برخی تحقیقات نشان می‌دهند رنگ به تنهایی ممکن است شاخص دقیقی از ترکیب شیمیایی نباشد) می‌تواند گمراه‌کننده باشد.

استراتژی بازیابی: انتخاب‌های سخت برای تضمین عمر تجهیزات

اگر Heat Tint مشاهده شد، باید قبل از قرار گرفتن تجهیز در سرویس، کاملاً حذف شود. این مرحله فراتر از تمیزکاری سطحی است؛ زیرا هدف، حذف لایه اکسیدی رویی و مهم‌تر از آن، لایه فلزی تخلیه کروم زیرین (Cr-DZ) است که منشأ آسیب است. صرفاً سنباده‌زنی مکانیکی لایه اکسید را برمی‌دارد اما Cr-DZ را دست نخورده باقی می‌گذارد. سه روش اصلی برای بازیابی مقاومت به خوردگی وجود دارد:

روش سنتی: پیکلینگ شیمیایی (Pickling)

مکانیسم: پیکلینگ روشی کلاسیک و بسیار مؤثر است که شامل استفاده از خمیر یا محلول قوی اسیدی، معمولاً حاوی اسید نیتریک ($HNO_3$) و اسید هیدروفلوئوریک ($HF$) است. این اسیدها از طریق حل کردن شیمیایی (Metal Removal)، لایه اکسیدی ضخیم و همچنین لایه فلزی تخلیه کروم در زیر آن را حذف می‌کنند. پس از حذف لایه آسیب‌دیده، سطح فلز دوباره در معرض هوا یا اسید نیتریک قرار می‌گیرد تا لایه غیرفعال کروم-غنی جدید تشکیل شود.

اثربخشی: از نظر فنی، پیکلینگ در بازیابی کامل مقاومت به خوردگی بسیار مؤثر است، زیرا لایه آسیب‌دیده فلز پایه را نیز از بین می‌برد. محصول نهایی یک سطح مات خاکستری است.

ریسک‌های حیاتی (چالش‌های HSE): بزرگ‌ترین چالش پیکلینگ، خطرات ایمنی و زیست‌محیطی آن است. اسید هیدروفلوئوریک (HF) یک ماده شیمیایی بسیار خطرناک و خورنده است که می‌تواند از طریق استنشاق، بلع یا تماس با پوست و چشم جذب شود. HF توانایی نفوذ به سرعت در پوست و واکنش با کلسیم موجود در خون و استخوان‌ها را دارد که می‌تواند منجر به آسیب‌های جدی بافتی و حتی تهدید حیات شود، حتی اگر در ابتدا علائم درد شدیدی وجود نداشته باشد.^۲۱ علاوه بر این، فرآیند پیکلینگ، حجم زیادی پساب خطرناک و لجن حاوی فلزات سنگین (مانند آهن، روی، و نیکل) و کلرید تولید می‌کند که مدیریت پسماند آن‌ها بسیار پرهزینه و نیازمند تأسیسات خاص است. این ریسک‌ها استفاده از پیکلینگ خمیری را در محل کارگاه‌ها یا سایت‌های صنعتی محدود کرده است.

روش جایگزین: تمیزکاری الکترولیتی (Electrolytic Cleaning)

مکانیسم: این روش که بر اساس اصل الکترولیز کار می‌کند، از جریان الکتریکی و الکترولیت‌های معمولاً ملایم‌تر برای حذف اکسیداسیون جوش استفاده می‌کند.^۲۰ این فرآیند اغلب همزمان با عملیات پسیویشن انجام می‌شود.

مزایا: تمیزکاری الکترولیتی به سرعت به جایگزین اصلی برای پیکلینگ خمیری در تمیزکاری جوش‌های میدانی و کارگاهی تبدیل شده است. دلیل این امر، ایمنی بسیار بالاتر آن است، زیرا الکترولیت‌ها معمولاً فاقد اسید هیدروفلوئوریک هستند و خطر سوختگی شیمیایی جدی را به شدت کاهش می‌دهند. این روش همچنین سریع‌تر، تمیزتر و از نظر زیست‌محیطی مناسب‌تر است.

روش عالی: الکتروپولیشینگ (Electropolishing)

مکانیسم: الکتروپولیشینگ یک فرآیند الکتروشیمیایی است که با حذف کنترل‌شده لایه سطحی فلز، سطح را صاف، صیقلی و همگن می‌کند.

مزایا و کاربرد تخصصی: این روش نه تنها لایه اکسید و Cr-DZ را حذف می‌کند، بلکه زبری سطح (Ra) را نیز تا ۵۰ درصد بهبود می‌بخشد. این عمل سطح را عاری از ریزترک‌ها، حفره‌ها و نقاط تجمع آلودگی کرده و از نظر میکروسکوپی آن را تمیزتر می‌کند. تحقیقات نشان می‌دهند که الکتروپولیشینگ می‌تواند تا ۳۰ برابر مؤثرتر از پسیویشن ساده در جلوگیری از خوردگی حفره‌ای و آلودگی‌های پاتوژن باشد.به همین دلیل، این روش برای صنایعی مانند داروسازی، بیوتکنولوژی، تجهیزات پزشکی و مواد غذایی که به بالاترین سطح پاکیزگی و مقاومت سطحی نیاز دارند، یک الزام حیاتی محسوب می‌شود.

مقایسه روش‌های بازیابی مقاومت به خوردگی پس از جوشکاری

ویژگی	پیکلینگ شیمیایی (خمیر/غوطه‌وری)	تمیزکاری الکترولیتی (Weld Cleaning)	الکتروپولیشینگ
مکانیسم اصلی	انحلال شیمیایی (حذف فلز)	انحلال الکتروشیمیایی و پسیویشن	صاف‌سازی و صیقل‌کاری الکتروشیمیایی
اثربخشی در حذف Cr-DZ	عالی	خوب تا عالی (وابسته به فرآیند)	عالی
ایمنی HSE (ریسک HF)	بسیار پایین (بسیار خطرناک)	بالا (معمولاً فاقد HF)	بالا
بهبود صافی سطح (Ra)	خیر (سطح مات)	جزئی	بسیار عالی (کاهش تا ۵۰٪) ۲۵
کاربرد معمول	حذف Scale و Heat Tint سنگین در کارگاه	تمیزکاری جوش‌های میدانی و کارگاهی	کاربردهای بهداشتی، پزشکی، و فضاهای داخلی لوله‌ها

جمع‌بندی و توصیه‌های استراتژیک برای خریداران

تحلیل پدیده Heat Tint نشان می‌دهد که این تغییر رنگ نه یک عیب زیبایی، بلکه یک شاخص مستقیم و حیاتی از کاهش طول عمر و مقاومت به خوردگی اتصالات و شیرآلات صنعتی است. در نتیجه، تیم‌های خرید و مهندسی باید این پدیده را در مرحله ارزیابی تامین‌کننده و بازرسی کالا به عنوان یک فاکتور کلیدی ریسک در نظر بگیرند.

چک لیست خرید: چگونه “آسیب نامرئی” را در مشخصات فنی کنترل کنیم؟

برای تضمین طول عمر تجهیزات در سرویس‌های حساس، توصیه می‌شود خریداران صنعتی الزامات زیر را در مشخصات فنی (Specifications) خود بگنجانند:

1. الزام به عملیات بازیابی (Post-Weld Treatment): در سفارش هرگونه اتصال یا شیر جوشی که در محیط‌های خورنده، حاوی کلرید، یا سیستم‌های دمای بالا قرار می‌گیرد، باید صراحتاً الزام به عملیات بازیابی سطح پس از جوش (مطابق با استاندارد‌هایی مانند ASTM A380/A380M) درج شود.
2. تعیین استاندارد پذیرش رنگ: استفاده از چارت‌های رنگی استاندارد (مانند AWS D18.2) برای تعریف حداکثر رنگ پذیرفته‌شده در ریشه جوش. توصیه متخصصان خوردگی عموماً رد کامل رنگ‌های آبی و بنفش است، چرا که نشان‌دهنده شدیدترین تخلیه کروم و کاهش CPT هستند.
3. الزام به کنترل فرآیند جوشکاری: تامین‌کننده باید ملزم شود که برای جوشکاری ریشه (Root Pass)، از گاز محافظ پشتی خالص (آرگون با حداقل اکسیژن، مثلاً زیر ۵۰ ppm) استفاده کرده و گاز را تا زمان کاهش دمای جوش به زیر ۲۵۰ درجه سانتیگراد حفظ کند.
4. انتخاب روش تمیزکاری ایمن‌تر: با توجه به خطرات جدی اسید هیدروفلوئوریک، خریداران باید در صورت امکان، تمیزکاری الکترولیتی را به جای پیکلینگ خمیری حاوی HF الزامی کنند. برای سرویس‌هایی با بالاترین نیازهای پاکیزگی (مانند داروسازی)، الکتروپولیشینگ باید به عنوان روش نهایی آماده‌سازی سطح مشخص شود.
5. تست‌های کیفی تأییدیه: در موارد حیاتی، درخواست مستندات کنترل کیفیت جوشکاری و تست‌های تأییدیه پسیویشن (مانند تست فریکسیل) پس از فرآیند تمیزکاری.

اقتصاد ریسک: هزینه پنهان نادیده گرفتن Heat Tint

تصمیم‌گیری برای خرید اتصالات و شیرآلات استیل نباید تنها بر اساس قیمت خرید اولیه (CAPEX) باشد. محاسبه ریسک عملیاتی نشان می‌دهد که هزینه نادیده گرفتن یک لکه رنگی که منجر به تخلیه کروم و کاهش CPT می‌شود، می‌تواند بسیار بیشتر از صرفه‌جویی اولیه باشد.

انتخاب یک تامین‌کننده که فرآیند جوشکاری خود را به شدت کنترل می‌کند و بازیابی سطح را به درستی انجام می‌دهد (حتی با هزینه اولیه بالاتر)، در واقع یک سرمایه‌گذاری برای جلوگیری از هزینه‌های عملیاتی ناخواسته (OPEX) و تعویض‌های زودهنگام است. در نهایت، در صنایع فرآیندی، طول عمر تضمین‌شده تجهیزات و قابلیت اطمینان سیستم، مهم‌ترین معیار در برابر ریسک یک نقص متالورژیکی کوچک، اما عمیق، است که با تغییر رنگ خاموش فولاد آغاز می‌شود. این رنگ، زنگ خطر یک شکست بزرگ در آینده است.
