اتصالات استیل یکی از اجزای حیاتی برای سیستم های لوله کشی مدرن محسوب میشود، که با نام اتصالات استنلس استیل (Stainless Steel Pipe Fittings) نیز شناخته می‌شوند. قطعاتی که نقش بسیار مهمی در اتصالات بخش های مختلف لوله، تغییر جهت جریان، انشعاب‌گیری، یا تغییر قطر خطوط لوله‌کشی دارند، اهمیتی بالاتر از تنها یک اتصال دارند. از آن جا که اتصالات استیل مقاومتی بی نظیر خود در برابر خوردگی، اکسیداسیون، زنگ زدگی، تحمل دما و توانایی مقاومت در فشارهای بالا دارند برای استفاده در صنایع مختلف کاربرد بسیار بالایی دارند.
در ادامه این مطلب به بررسی عمیق انواع اتصالات استیل، دسته‌بندی آن‌ها بر اساس روش ساخت و شکل هندسی، معرفی گریدهای پرکاربرد و تفاوت‌های آن‌ها، کاربردهای تخصصی در صنایع گوناگون، و ملاحظات مهم در خرید و نگهداری پرداختیم. تا انتهای این مطلب همراه ما باشید.
تعریف و اهمیت اتصالات استیل
اتصالات استنلس استیل، قطعاتی هستند که از آلیاژهای پایه آهن با درصد کربن کم (معمولاً کمتر از ۲%) ساخته می‌شوند و به دلیل افزودن عناصری مانند کروم، نیکل، و در برخی موارد مولیبدن، خاصیت ضدزنگ و مقاومت در برابر خوردگی را پیدا می‌کنند. کروم، با ایجاد یک لایه اکسید محافظ (لایه غیرفعال) بر روی سطح فلز، از واکنش آن با اکسیژن و سایر عوامل خورنده جلوگیری کرده و مقاومت به خوردگی را به شدت افزایش می‌دهد. این ویژگی‌ها، اتصالات استیل را از سایر مواد متمایز می‌سازد.
این اتصالات نه تنها برای تغییر مسیر یا قطر لوله‌ها ضروری هستند، بلکه به مهندسان اجازه می‌دهند تا سیستم‌های لوله‌کشی پیچیده‌ای را طراحی کنند که نیازهای دقیق فرآیندهای صنعتی را برآورده سازد. از صنایع نفت و گاز و پتروشیمی گرفته تا صنایع غذایی، داروسازی، و تصفیه آب، اتصالات استیل به دلیل دوام و قابلیت اطمینان بالا، انتخاب اول محسوب می‌شوند. توانایی آن‌ها در حفظ یکپارچگی سیستم در برابر مواد شیمیایی تهاجمی، دماهای شدید، و فشارهای بالا، آن‌ها را به ستون فقرات بسیاری از زیرساخت‌های حیاتی تبدیل کرده است.
دسته‌بندی اتصالات استیل
اتصالات استیل را می‌توان بر اساس روش ساخت و همچنین شکل هندسی آن‌ها دسته‌بندی کرد که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.
الف. انواع اتصالات استیل بر اساس روش ساخت و اتصال
روش ساخت اتصالات استیل تأثیر مستقیمی بر خواص مکانیکی، مقاومت در برابر فشار، و کاربرد نهایی آن‌ها دارد.
اتصالات مانیسمان (بدون درز) استیل
اتصالات مانیسمان، که به اتصالات بدون درز نیز معروف هستند، از یک قطعه استیل ضد زنگ یکپارچه و بدون هیچ‌گونه جوشکاری تولید می‌شوند. این روش تولید، به آن‌ها مقاومت فوق‌العاده‌ای در برابر فشارهای بالا می‌بخشد و آن‌ها را برای کاربردهای حیاتی که نیاز به حداکثر یکپارچگی ساختاری دارند، ایده‌آل می‌سازد. اتصالات مانیسمان در گریدهای مختلف استیل و رده‌های متفاوت (نشان‌دهنده ضخامت دیواره) موجود هستند که انتخاب آن‌ها بر اساس فشار سیستم و میزان خورندگی سیال صورت می‌گیرد. این اتصالات معمولاً در پروژه‌های بزرگ با قطر بالا استفاده می‌شوند و در ابعاد ۱/۲ تا ۴۸ اینچ یا بزرگتر نیز یافت می‌شوند.
اتصالات درزدار استیل
برخلاف اتصالات مانیسمان، اتصالات درزدار از ورق‌های استیل ساخته شده و سپس درز آن‌ها جوشکاری میشود. این نوع اتصالات مقاومت کمتری در برابر فشار دارند و عموماً در پروژه‌هایی با فشار پایین‌تر به کار می‌روند. ضخامت دیواره آن‌ها نیز معمولاً کمتر است و از نظر رده‌بندی محدودتر هستند. با این حال، برای بسیاری از کاربردهای عمومی و کم‌فشار، راه‌حلی مقرون‌به‌صرفه و کارآمد محسوب می‌شوند.
اتصالات رزوه ای (دنده ای) استیل
اتصالات رزوه ای یا دنده ای، به روش ریخته‌گری و با استفاده از قالب‌های مخصوص ساخته شده و سپس توسط دستگاه‌های CNC رزوه می‌شوند. اتصال آن‌ها از طریق پیچاندن لوله‌ها به یکدیگر صورت می‌گیرد و آب‌بندی معمولاً با نوار تفلون انجام میشود. این اتصالات به دلیل سهولت و سرعت نصب، به طور گسترده‌ای در صنایع مختلف مورد استفاده قرار می‌گیرند، به ویژه در سیستم‌های لوله‌کشی کم‌فشار و دمای پایین، یا در کاربردهایی که جوشکاری عملی یا مجاز نیست. با این حال، آن‌ها در برابر تغییرات سریع دما آسیب‌پذیر هستند که می‌تواند منجر به نشت شود. همچنین، خطر گالینگ (چسبندگی رزوه) در اتصالات استیل رزوه ای، به ویژه در گریدهای ۳۰۴ و ۳۱۶، وجود دارد که با استفاده از نوارهای آب‌بندی مناسب می‌توان آن را کاهش داد.

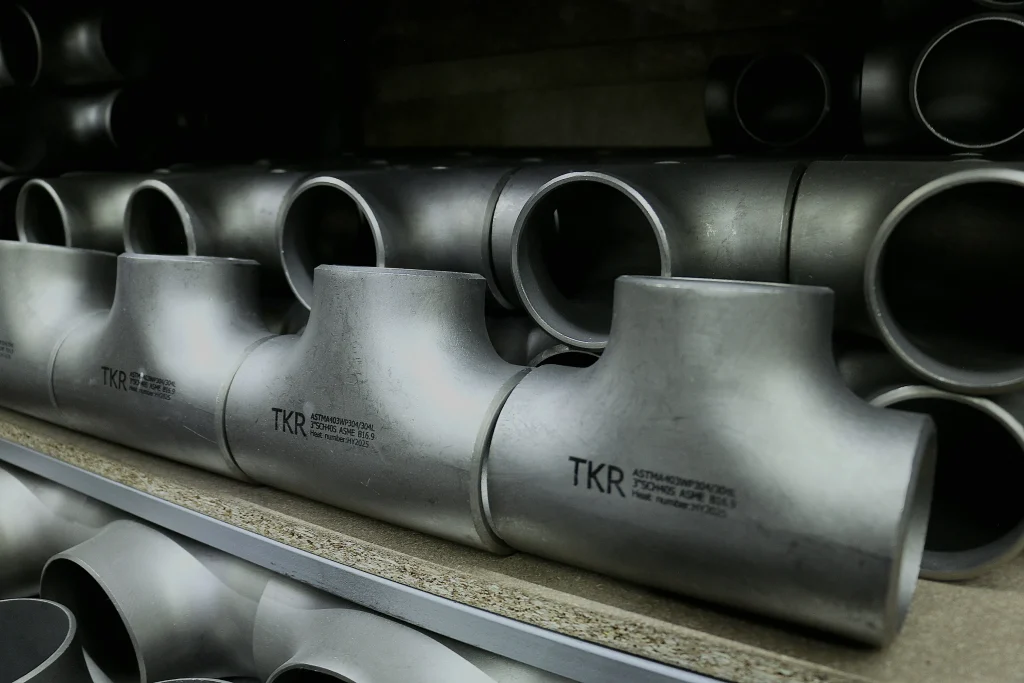

اتصالات جوشی لب‌به‌لب (Butt Weld Fittings)
اتصالات جوشی استیل مستقیماً به لوله جوش داده می‌شوند و یک اتصال یکپارچه و مستحکم ایجاد می‌کنند که برای محیط‌های پرفشار ایده‌آل است. اتصالات جوشی لب‌به‌لب، افت فشار سیستم را کاهش داده و کانال جریان کارآمدتری را در خطوط لوله با قطرهای بزرگتر فراهم می‌کنند. مزایای آن‌ها شامل استحکام بالا، اتصال بدون نشت، افزایش یکپارچگی ساختاری، و مقاومت عالی در برابر خوردگی است. با این حال، نصب آن‌ها نیازمند جوشکاران ماهر و تجهیزات تخصصی است که می‌تواند زمان‌بر و پرهزینه باشد.
اتصالات جوشی سوکتی (Socket Weld Fittings)
در اتصالات سوکتی، لوله به داخل یک ناحیه توخالی در اتصال وارد شده و سپس در اطراف محیط بیرونی جوش داده میشود. این نوع اتصالات عمدتاً برای لوله‌های با قطر کوچک (NPS 2 یا کمتر) استفاده می‌شوند و یکپارچگی ساختاری قوی و مقاومت در برابر خستگی را ارائه می‌دهند. نصب آن‌ها نسبتاً آسان است و نیازی به آماده‌سازی دقیق لوله ندارند. با این حال، وجود شکاف داخلی بین لوله و اتصال می‌تواند خطر خوردگی را افزایش دهد و آن‌ها برای کاربردهای رادیواکتیو یا بسیار خورنده مناسب نیستند.
اتصالات کلمپی (Clamp Fittings)
اتصالات کلمپی برای ایجاد یک آب‌بندی محکم بین دو لوله طراحی شده‌اند و از دو فلنج با شیارهای واشر تشکیل شده‌اند که با استفاده از یک گیره مخصوص به هم متصل می‌شوند. ویژگی بارز آن‌ها سهولت مونتاژ و جداسازی است که آن‌ها را برای صنایعی که نیاز به تمیز کردن یا نگهداری مکرر دارند، مانند صنایع غذایی و نوشیدنی (به ویژه کارخانه‌های آب‌میوه و لبنیات)، ایده‌آل می‌سازد. این اتصالات یک راه ایمن و مطمئن برای اتصال سیستم‌های لوله‌کشی بهداشتی ارائه می‌دهند و به دلیل ویژگی‌های بهداشتی بالا و سطح صاف داخلی، از رشد میکروب‌ها جلوگیری می‌کنند.
اتصالات فلنجی (Flange Fittings)
فلنج‌ها برای اتصال لوله‌ها به سایر تجهیزات یا سیستم‌ها مانند شیرآلات، پمپ‌ها یا مخازن استفاده می‌شوند. آن‌ها شامل یک صفحه تخت، گرد یا مربع با سوراخ‌های پیچ با فاصله مساوی هستند که امکان مونتاژ و جداسازی آسان را فراهم می‌کنند. اتصالات فلنجی به دلیل توانایی خود در تحمل فشار و دمای بالا، به طور گسترده‌ای در صنایعی مانند نفت و گاز، پتروشیمی، فرآوری شیمیایی و تصفیه آب به کار می‌روند.
یک مزیت مهم اتصالات فلنجی، قابلیت دسترسی برای نگهداری است. این اتصالات انعطاف‌پذیری بالایی در فرآیندهای نگهداری و بازرسی‌های مکرر سیستم ارائه می‌دهند. توانایی جداسازی آسان آن‌ها، که در اتصالات جوش داده شده دشوار است , به این معنی است که سهولت دسترسی برای بازرسی، تعمیر و تعویض، یک اولویت طراحی مهم برای کاربردهای خاص است. در سیستم‌های صنعتی پیچیده که ممکن است قطعات (مانند پمپ‌ها یا شیرآلات) نیاز به سرویس یا تعویض منظم داشته باشند، هزینه اولیه بالاتر و نیاز به فضای بیشتر اتصالات فلنجی با مزایای عملیاتی بلندمدت قابل توجهی، از جمله کاهش زمان توقف و عیب‌یابی آسان‌تر، توجیه میشود. فلنج‌ها در کلاس‌های فشاری مختلفی مانند ۱۵۰#، ۳۰۰#، ۶۰۰#، ۹۰۰#، ۱۵۰۰# و ۲۵۰۰# تولید می‌شوند که با توجه به شرایط کارکرد (فشار و دما) انتخاب می‌گردند.

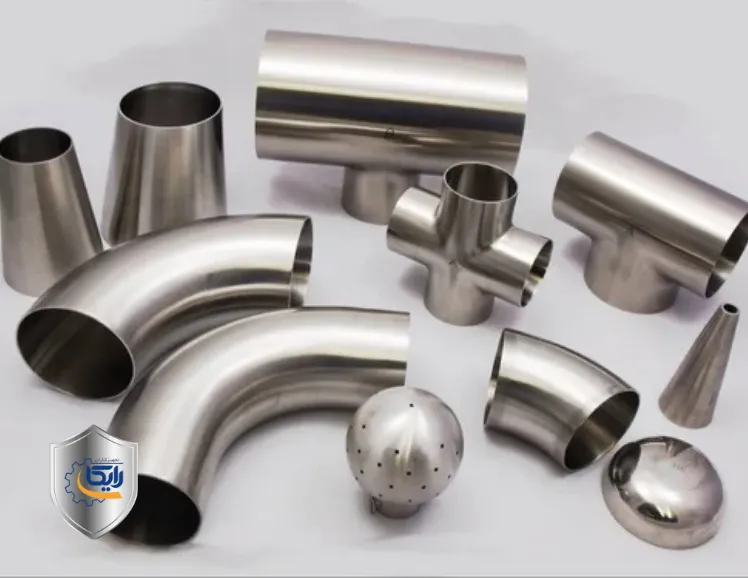

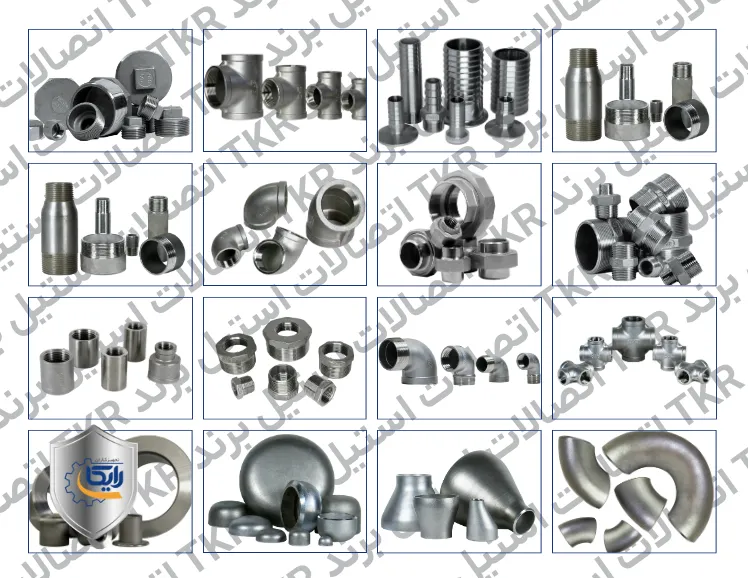

ب. انواع اتصالات استیل بر اساس شکل هندسی
اتصالات استیل در اشکال هندسی متنوعی تولید می‌شوند که هر کدام عملکرد خاصی در سیستم لوله‌کشی دارند و امکان طراحی‌های پیچیده و کارآمد را فراهم می‌آورند. این تنوع گسترده از اشکال نشان می‌دهد که سیستم‌های لوله‌کشی یکپارچه نیستند، بلکه بسیار ماژولار هستند. هر شکل یک هدف بسیار خاص، اما بنیادی، در کنترل جریان، جهت و پیکربندی سیستم دارد. این ماژولار بودن امکان مسیریابی لوله بسیار سفارشی و کارآمد را فراهم می‌کند، ضایعات مواد را به حداقل می‌رساند و دینامیک سیال را بهینه می‌کند. همچنین به این معنی است که طراحان ابزارهای گسترده‌ای برای رسیدگی به الزامات فضایی و عملکردی پیچیده دارند، که استیل ضد زنگ را تقریباً با هر طرحی سازگار می‌کند.

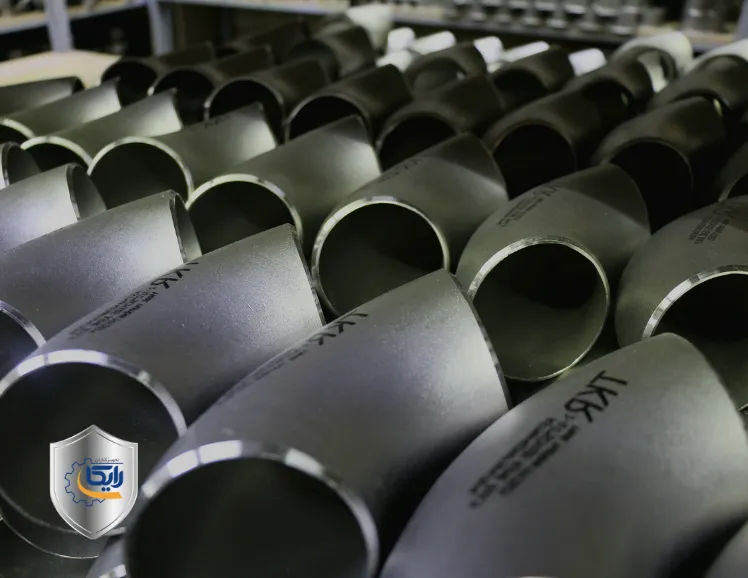

- زانو استیل (Elbow fittings): این اتصالات برای تغییر جهت خط لوله یا سیال استفاده می‌شوند و در زوایای مختلفی از جمله ۹۰ درجه، ۴۵ درجه، ۱۸۰ درجه، و همچنین به صورت زانوی چپقی (Street Elbow) موجود هستند. زانوهای ۹۰ درجه و ۴۵ درجه از رایج‌ترین انواع هستند که هم به صورت مانیسمان (بدون درز) و هم درزدار تولید می‌شوند.

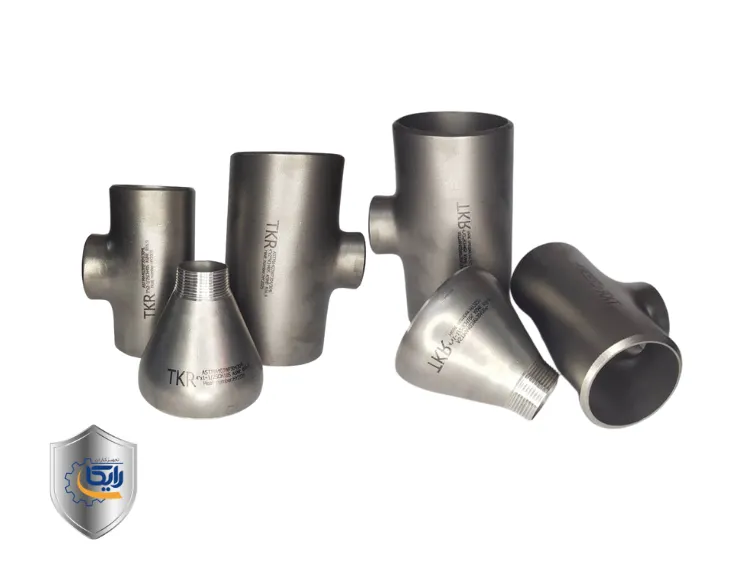

- سه راه استیل (Tee fittings): برای اتصال سه لوله به یکدیگر و ایجاد انشعاب در جریان سیال به کار می‌روند. سه راهی‌ها در دو نوع مساوی (هر سه طرف هم‌اندازه) و تبدیلی (دو طرف مساوی و یک شاخه با سایز کوچکتر) تولید می‌شوند.
- تبدیل استیل (Reducer fittings): این اتصالات برای اتصال لوله‌ها با قطرهای مختلف و تنظیم جریان سیال استفاده می‌شوند. تبدیل‌ها می‌توانند هم‌مرکز (Concentric) باشند که در آن هر دو انتها در یک محور قرار دارند، یا غیر هم‌مرکز (Eccentric) که در آن انتهاها از یکدیگر فاصله دارند.
- کپ و درپوش جوشی استیل (Cap fittings): کپ یا درپوش، شکلی شبیه به یک کاسه گود دارد و برای بستن انتهای لوله و جلوگیری از جریان سیال به کار می‌رود.
- مهره ماسوره استیل (Union fittings): این اتصالات برای تسهیل نگهداری یا تعمیر لوله‌ها و امکان جداسازی آسان آن‌ها بدون نیاز به برش لوله طراحی شده‌اند.
- بوشن و مغزی استیل (Coupling fittings, Nipple fittings): بوشن‌ها برای اتصال دو لوله به یکدیگر و محافظت در برابر نشت استفاده می‌شوند. مغزی‌ها (Nipple) نیز در مواردی که لوله‌ها به هم نزدیک هستند، امکان اتصال مجدد دو لوله را فراهم می‌کنند.
- چهار راهی (Cross fittings): این اتصالات برای اتصال چهار لوله به یکدیگر و ایجاد یک شکل صلیبی استفاده می‌شوند و در توزیع گاز نیز کاربرد دارند.
- بند (Bend fittings): بندها برای ایجاد خم در لوله‌ها جهت دسترسی آسان یا تغییر مسیر جریان به کار می‌روند.
گریدهای پرکاربرد اتصالات استیل و تفاوت‌های آن‌ها
انتخاب گرید مناسب اتصالات استیل برای اطمینان از عملکرد بهینه و طول عمر سیستم در محیط‌های مختلف بسیار حیاتی است. گریدهای ۳۰۴ و ۳۱۶ رایج‌ترین انواع استیل ضد زنگ آستنیتی هستند، اما تفاوت‌های کلیدی در ترکیب شیمیایی و مقاومت آن‌ها وجود دارد.
اتصالات استیل ۳۰۴: ویژگی‌ها و کاربردها
گرید ۳۰۴ رایج‌ترین گرید “عمومی” استیل ضد زنگ آستنیتی محسوب میشود. ترکیب شیمیایی آن شامل ۱۸-۲۰ درصد کروم و ۸-۱۲ درصد نیکل، به همراه مقادیر کمی کربن و منگنز است. این ترکیب، مقاومت عالی در برابر خوردگی را فراهم می‌کند و آن را برای کاربردهای عمومی در صنایع غذایی و نوشیدنی، تصفیه آب، و لوله‌کشی مسکونی ایده‌آل می‌سازد.
استیل ۳۰۴ قابلیت جوشکاری و فرم‌پذیری بالایی دارد و برای کاربردهایی که در دماهای بالا عمل می‌کنند، مناسب است.مشخصات آن معمولاً شامل ASTM A403 است. با این حال، باید توجه داشت که استیل ۳۰۴ مقاومت کمتری در برابر خورندگی و زنگ‌زدگی نسبت به گرید ۳۱۶ دارد و مستعد خوردگی حفره‌ای و ترک‌خوردگی در محلول‌های کلرید یا محیط‌های شور است. این محدودیت، انتخاب آن را برای محیط‌های دریایی یا فرآوری مواد شیمیایی با غلظت بالای کلرید، نامناسب می‌سازد.
اتصالات استیل ۳۱۶: ویژگی‌ها و کاربردها
گرید ۳۱۶ استیل ضد زنگ، حاوی ۱۶-۱۸ درصد کروم، ۱۰-۱۴ درصد نیکل، و ۲-۳ درصد مولیبدن است. افزودن مولیبدن، تفاوت اصلی و حیاتی بین ۳۰۴ و ۳۱۶ است. این عنصر به شدت مقاومت به خوردگی را افزایش می‌دهد، به ویژه در برابر کلریدها و محیط‌های اسیدی. به همین دلیل، گرید ۳۱۶ به طور گسترده در کاربردهای دریایی، فرآوری شیمیایی، داروسازی، نفت و گاز، و صنایع غذایی که با مواد خورنده یا شور سروکار دارند، استفاده میشود.
اگرچه گرید ۳۱۶ گران‌تر از ۳۰۴ است ، اما مقاومت به خوردگی بالاتر آن، به ویژه در برابر کلریدها و محلول‌های کلردار، این هزینه اضافی را در کاربردهای حساس توجیه می‌کند. مشخصات آن نیز معمولاً شامل ASTM A403 است.
مقایسه اتصالات استیل ۳۰۴ و ۳۱۶
استیل ۳۰۴ بهتره یا ۳۱۶؟ تفاوت اصلی و تعیین‌کننده بین گریدهای ۳۰۴ و ۳۱۶، وجود عنصر مولیبدن در ترکیب شیمیایی ۳۱۶ است. این عنصر، مقاومت گرید ۳۱۶ را در برابر خوردگی، به ویژه در محیط‌های حاوی کلرید و اسید، به طور چشمگیری افزایش می‌دهد. به عنوان یک قاعده کلی، گرید ۳۰۴ برای کاربردهای عمومی و معماری مناسب است، در حالی که ۳۱۶ برای محیط‌های دریایی و خورنده توصیه میشود.
در حالی که برخی منابع ممکن است به استحکام کششی کمتر ۳۱۶ در مقایسه با ۳۰۴ در کاربردهای خاص (مانند سیم بکسل که تحت کار سرد شدید قرار می‌گیرد) اشاره کنند ، برای اکثر کاربردهای معمول لوله‌کشی، هر دو گرید استحکام کافی را ارائه می‌دهند. مزیت اصلی ۳۱۶ در مقاومت شیمیایی برتر آن است که برای یکپارچگی بلندمدت سیستم در محیط‌های خورنده حیاتی‌تر است.
انتخاب بین ۳۰۴ و ۳۱۶ یک تصمیم اقتصادی مستقیم بر اساس خورندگی محیط است. استفاده بیش از حد از ۳۱۶ برای کاربردهای غیرحیاتی منجر به هزینه‌های غیرضروری میشود، در حالی که استفاده کمتر از ۳۰۴ برای محیط‌های خورنده منجر به خرابی زودرس و هزینه‌های بلندمدت بالاتر میشود. این تحلیل هزینه-فایده، اهمیت انتخاب دقیق گرید را بر اساس شرایط عملیاتی مشخص، به جای صرفاً قیمت اولیه، برجسته می‌کند.
جدول زیر خلاصه‌ای از تفاوت‌های کلیدی بین این دو گرید را ارائه می‌دهد:
| ویژگی | اتصالات استیل ۳۰۴ | اتصالات استیل ۳۱۶ |
| ترکیب شیمیایی | ۱۸-۲۰% کروم، ۸-۱۲% نیکل، کربن و منگنز | ۱۶-۱۸% کروم، ۱۰-۱۴% نیکل، ۲-۳% مولیبدن، کربن و منگنز |
| ویژگی کلیدی | مقاومت به خوردگی عمومی خوب | مقاومت به خوردگی بسیار بالا به دلیل مولیبدن |
| مقاومت به خوردگی | مناسب برای محیط‌های عمومی، ضعیف در برابر کلرید و اسیدها | عالی در برابر کلریدها، اسیدها و محیط‌های شور |
| هزینه نسبی | ارزان‌تر | گران‌تر |
| کاربردهای معمول | صنایع غذایی (غیرشور)، تصفیه آب، لوله‌کشی مسکونی، معماری | دریایی، فرآوری شیمیایی، داروسازی، نفت و گاز، صنایع غذایی (شور) |
اتصالات استیل 316L و سایر گریدها
علاوه بر ۳۰۴ و ۳۱۶، گریدهای تخصصی دیگری از اتصالات استیل نیز برای کاربردهای خاص توسعه یافته‌اند:
- 316L: این گرید، نسخه کم کربن ۳۱۶ است. کاهش محتوای کربن، مقاومت آن را در برابر خوردگی بین‌دانه‌ای (که می‌تواند در حین جوشکاری در دماهای بالا رخ دهد) افزایش می‌دهد و تحمل دما و فشار بالاتری را فراهم می‌کند. این گرید برای کاربردهایی که جوشکاری مکرر یا قرار گرفتن در معرض دماهای بالا وجود دارد، ایده‌آل است.
- ۳۲۱ و ۳۴۷: این گریدها به ترتیب با تیتانیوم (۳۲۱) یا نیوبیوم (۳۴۷) تثبیت شده‌اند. این تثبیت‌کننده‌ها از ته نشینی کاربید در دمای بالا جلوگیری می‌کنند، که می‌تواند منجر به کاهش مقاومت به خوردگی شود. بنابراین، آن‌ها برای کاربردهایی مانند مبدل‌های حرارتی، هوافضا، و نیروگاه‌ها که در معرض دماهای بسیار بالا قرار دارند، ایده‌آل هستند.
- ۳۱۰: گرید ۳۱۰ برای کاربردهای با حرارت بسیار بالا طراحی شده است و مقاومت عالی در برابر اکسیداسیون در دماهای بالا را ارائه می‌دهد.
- 904L: این گرید برای محیط‌های خورنده بسیار خشن، به ویژه آن‌هایی که حاوی اسید سولفوریک و کلرید هستند، طراحی شده است. مقاومت به خوردگی فوق‌العاده‌ای دارد و در صنایع شیمیایی و فرآوری اسید کاربرد دارد.
انتخاب این گریدهای تخصصی نشان می‌دهد که در محیط‌های بسیار چالش‌برانگیز، انتخاب مواد فراتر از ملاحظات عمومی ۳۰۴ و ۳۱۶ است و نیازمند درک دقیق خواص متالورژیکی و شرایط عملیاتی است.
مقایسه اتصالات استیل با کربن استیل
فولاد کربن و استیل ضد زنگ هر دو از خانواده فولادها هستند، اما تفاوت‌های اساسی در ترکیب شیمیایی آن‌ها وجود دارد که منجر به ویژگی‌ها و کاربردهای متمایز میشود.
ترکیب و مقاومت به خوردگی: فولاد کربن عمدتاً از آهن و کربن تشکیل شده و حاوی مقادیر کمی سیلیکون، منگنز، گوگرد و فسفر است. در مقابل، استیل ضد زنگ علاوه بر آهن و کربن، حاوی عناصر آلیاژی مهمی مانند کروم (بیش از ۱۰.۵%)، نیکل، و در برخی موارد مولیبدن و مس است. وجود کروم در استیل ضد زنگ باعث تشکیل یک لایه اکسید محافظ (لایه غیرفعال) بر روی سطح میشود که از زنگ‌زدگی و خوردگی جلوگیری می‌کند. در نتیجه، فولاد کربن به راحتی زنگ می‌زند، در حالی که استیل ضد زنگ به شدت مقاوم در برابر خوردگی است.
ظاهر و کاربردها: از نظر ظاهری، استیل ضد زنگ براق و درخشان است، در حالی که فولاد کربن سطحی مات و تیره دارد. این تفاوت ظاهری باعث میشود استیل ضد زنگ در کاربردهایی که زیبایی بصری اهمیت دارد (مانند محصولات مصرفی یا دکوراسیون) ترجیح داده شود، در حالی که فولاد کربن اغلب در پروژه‌هایی استفاده میشود که پنهان می‌ماند.
ملاحظات دما و هزینه: فولاد کربن برای تحمل حرارت بالا (مانند لوله‌های بخار) شناخته شده است. در حالی که استیل ضد زنگ هدایت حرارتی کمتری دارد، گریدهای خاصی از آن برای دماهای بسیار بالا یا پایین (کرایوژنیک) طراحی شده‌اند. از نظر هزینه، فولاد کربن معمولاً ارزان‌ترین گزینه است، اما استیل ضد زنگ نیز در رده‌های بعدی قرار می‌گیرد و با افزایش محتوای کروم، قیمت آن نیز افزایش می‌یابد.
انتخاب بین استیل ضد زنگ و فولاد کربن صرفاً یک تصمیم مبتنی بر هزینه نیست، بلکه یک تصمیم مبتنی بر عملکرد است. در حالی که فولاد کربن ممکن است در ابتدا ارزان‌تر باشد، حساسیت آن به زنگ‌زدگی آن را برای محیط‌های خورنده یا کاربردهایی که نیاز به بهداشت بالا دارند (مانانند صنایع غذایی و دارویی) نامناسب می‌کند. مواد “درست” هزینه‌های عملیاتی و خطرات بلندمدت را به حداقل می‌رساند، حتی اگر سرمایه‌گذاری اولیه بالاتر باشد. این ایده، مفهوم هزینه کل مالکیت (Total Cost of Ownership) را بر قیمت خرید اولیه تقویت می‌کند.
کاربردهای تخصصی اتصالات استیل در صنایع مختلف
اتصالات استیل به دلیل خواص منحصر به فرد خود، در طیف گسترده‌ای از صنایع با نیازهای تخصصی به کار گرفته می‌شوند.
اتصالات استیل در صنایع غذایی و دارویی
صنایع غذایی و دارویی دارای الزامات بهداشتی بسیار سخت‌گیرانه‌ای هستند که اتصالات استیل را به انتخابی ضروری تبدیل می‌کند. در این صنایع، اتصالات استیل برای فرآوری ایمن مواد، از لبنیات و نوشیدنی‌ها گرفته تا گوشت خام و محصولات دارویی، استفاده می‌شوند. استفاده از استیل ضد زنگ گرید ۳-A برای رعایت الزامات بهداشتی و حفاظت از سلامت عمومی کاملاً ضروری است. گریدهای ۳۰۴ و ۳۱۶ (و به ویژه 316L) به دلیل مقاومت بالا در برابر خوردگی و زنگ‌زدگی، رایج‌ترین انتخاب‌ها در این صنایع هستند.
ویژگی‌های کلیدی اتصالات استیل برای این صنایع شامل موارد زیر است:
- مقاومت شیمیایی: مقاومت بالا در برابر مواد اسیدی و شیمیایی مورد استفاده در فرآیندهای تولید و تمیزکاری.
- سطح صاف و صیقلی: اتصالات استیل دارویی دارای سطحی کاملاً صیقلی و بدون درز با زبری کمتر از ۰.۳۸ Ra هستند. این ویژگی از ایجاد فضایی برای رشد میکروب‌ها و تجمع ذرات خارجی جلوگیری می‌کند و بهینه‌سازی فرآیند تولید و سازگاری با مواد سیال را تضمین می‌کند.
- مقاومت در برابر خوردگی: کاهش قابل توجه خطر خوردگی و آلودگی، که نیاز به توقف تولید را محدود می‌کند.
- سهولت تمیزکاری: اتصالات کلمپی و Tri Clamp به دلیل سهولت مونتاژ و جداسازی، به طور گسترده‌ای در این صنایع استفاده می‌شوند و امکان تمیز کردن و نگهداری مکرر را فراهم می‌کنند.
- استانداردها: رعایت استانداردهایی مانند ASME-BPE برای اتصالات دارویی ضروری است که جزئیات فنی مربوط به سطح زبری (مانند SF1 و SF4) و نشانه‌گذاری اتصالات را پوشش می‌دهد.
کاربردهای این اتصالات شامل اتصال لوله به لوله، لوله به شیرآلات، لوله به مخازن، و اتصال جریان از شیرآلات به ورودی و خروجی‌ها است. انتخاب دقیق اتصالات در این بخش‌ها، به طور مستقیم بر کیفیت محصول نهایی و سلامت عمومی تأثیر می‌گذارد.
اتصالات استیل در صنایع نفت، گاز و پتروشیمی
صنایع نفت، گاز و پتروشیمی با محیط‌های عملیاتی بسیار چالش‌برانگیزی روبرو هستند که شامل فشارهای بالا، دماهای شدید، و سیالات بسیار خورنده مانند نفت خام و گاز طبیعی میشود. اتصالات استیل در این محیط‌ها نقشی حیاتی ایفا می‌کنند و به دلیل مقاومت فوق‌العاده در برابر این شرایط سخت، انتخاب اصلی محسوب می‌شوند.
گریدهای ۳۰۴ و ۳۱۶ استیل ضد زنگ به طور گسترده‌ای در این صنایع به کار می‌روند. اتصالات جوشی لب‌به‌لب (Butt Weld) و فلنجی به دلیل توانایی ایجاد اتصالات محکم و بدون نشت در سیستم‌های پرفشار و با قطر بالا، در این بخش‌ها غالب هستند. مقاومت آن‌ها در برابر خوردگی ناشی از مواد شیمیایی تهاجمی و حفظ یکپارچگی ساختاری در نوسانات دمایی، طول عمر و ایمنی خطوط لوله را تضمین می‌کند. کاربردهای آن‌ها شامل اتصال لوله‌های نفت و گاز، فرآیندهای تولید محصولات شیمیایی، و سیستم‌های خنک‌کننده در نیروگاه‌ها است.
اتصالات استیل در صنعت تصفیه آب
در صنعت تصفیه آب، به ویژه در تأسیسات نمک‌زدایی و تصفیه فاضلاب، اتصالات استیل به دلیل مقاومت عالی در برابر خوردگی در محیط‌های حاوی کلرید بالا و سطوح pH متغیر، ضروری هستند. گرید ۳۱۶ به دلیل محتوای مولیبدن خود، مقاومت به خوردگی پیشرفته‌ای را در برابر کلریدها ارائه می‌دهد و آن را به انتخابی ایده‌آل برای این کاربردها تبدیل می‌کند. این اتصالات به حفظ کارایی و جلوگیری از آلودگی در سیستم‌های تصفیه آب کمک می‌کنند.
سایر کاربردهای صنعتی
علاوه بر صنایع ذکر شده، اتصالات استیل در بخش‌های صنعتی دیگری نیز کاربرد گسترده‌ای دارند:
- صنایع مکانیکی: برای اتصال لوله‌های مختلف در صنایع خودروسازی، ساخت و ساز، و تبرید.
- صنایع برق: در نیروگاه‌ها برای اتصال لوله‌های آب خنک‌کننده و دیگ‌های بخار.
- صنایع کشاورزی و آتش‌نشانی: به دلیل دوام و مقاومت در برابر عوامل محیطی.
این تنوع کاربردها نشان‌دهنده تطبیق‌پذیری بالای اتصالات استیل و توانایی آن‌ها در برآورده ساختن نیازهای سخت‌گیرانه در محیط‌های عملیاتی مختلف است.
ملاحظات مهم در خرید و نگهداری اتصالات استیل
انتخاب، خرید، و نگهداری صحیح اتصالات استیل برای اطمینان از عملکرد طولانی‌مدت و ایمنی سیستم لوله‌کشی بسیار مهم است.
راهنمای انتخاب اتصالات استیل
انتخاب اتصالات استیل مناسب نیازمند درک دقیق عوامل مختلفی است که بر عملکرد و طول عمر آن‌ها تأثیر می‌گذارد. این عوامل شامل نوع کاربرد، ماهیت سیال (خورنده، دما، فشار)، گرید استیل، رده (ضخامت دیواره)، و نوع اتصال (جوشی، رزوه ای، کلمپی، فلنجی) میشود.
- نوع و گرید استیل: همانطور که پیشتر بحث شد، گریدهای ۳۰۴ و ۳۱۶ رایج‌ترین هستند، اما انتخاب بین آن‌ها بستگی به میزان خورندگی محیط و وجود کلریدها دارد. برای محیط‌های بسیار خورنده یا دماهای بالا، گریدهای تخصصی مانند 316L، ۳۱۰، ۳۲۱، ۳۴۷، یا 904L ممکن است ضروری باشند.
- رده (Schedule): رده اتصالات نشان‌دهنده ضخامت دیواره آن‌هاست و باید بر اساس فشار کاری سیستم انتخاب شود. رده‌های رایج شامل ۱۰، ۲۰، ۴۰، ۸۰، ۱۶۰ و XXS هستند.
- نوع اتصال: انتخاب نوع اتصال (مانیسمان، درزدار، رزوه ای، جوشی لب‌به‌لب، سوکتی، کلمپی، فلنجی) باید با توجه به نیازهای سیستم از نظر فشار، سهولت نصب و نگهداری، و الزامات آب‌بندی صورت گیرد. برای مثال، اتصالات جوشی برای فشارهای بالا و اتصالات کلمپی برای سهولت تمیزکاری در صنایع بهداشتی مناسب هستند.
عوامل موثر بر قیمت اتصالات استیل
قیمت اتصالات استیل تحت تأثیر عوامل متعددی قرار می‌گیرد که شامل موارد زیر است:
- مواد اولیه: قیمت آلیاژهای تشکیل‌دهنده استیل مانند آهن، کروم، نیکل، و مولیبدن، تأثیر مستقیمی بر قیمت نهایی دارد. گریدهای با آلیاژ بالاتر (مانند ۳۱۶ به دلیل مولیبدن) معمولاً گران‌تر هستند.
- نوع و گرید اتصال: اتصالات مانیسمان به دلیل فرآیند تولید پیچیده‌تر، معمولاً گران‌تر از اتصالات درزدار هستند. همچنین، گریدهای خاص و تخصصی‌تر قیمت بالاتری دارند.
- میزان تحمل فشار و دما: اتصالات فشارقوی که برای تحمل شرایط سخت طراحی شده‌اند، قیمت بالاتری دارند.
- عرضه و تقاضا در بازار: نوسانات بازار جهانی و داخلی بر قیمت‌ها تأثیر می‌گذارد.
- هزینه‌های تولید: شامل هزینه‌های فنی، نیروی کار، و فرآیندهای تولید (مانند فورجینگ یا ریخته‌گری).
- محل خرید: قیمت‌ها ممکن است بسته به منطقه جغرافیایی و تأمین‌کننده متفاوت باشد. مراکز فروش در شهرهای بزرگ مانند تهران ، اصفهان ، مشهد ، قزوین ممکن است قیمت‌ها و موجودی‌های متفاوتی داشته باشند.
برای دریافت قیمت روز و مشاوره خرید، توصیه میشود با کارشناسان فروش در شرکت تجهیزکاران رایکا تماس بگیرید.
مشکلات رایج و نگهداری اتصالات استیل
با وجود مقاومت بالای اتصالات استیل، برخی مشکلات رایج وجود دارد که با نگهداری صحیح می‌توان از آن‌ها پیشگیری کرد:
- خوردگی و زنگ‌زدگی: اگرچه استیل ضد زنگ مقاوم است، اما در معرض یون‌های کلرید (مانند آب دریا، مواد شوینده کلردار) می‌تواند دچار خوردگی حفره‌ای (Pitting Corrosion) و خوردگی شکافی (Crevice Corrosion) شود. این نوع خوردگی می‌تواند ساختار لوله را تضعیف کرده و منجر به نشت شود.
- راهکار: اجتناب از تماس با مواد حاوی کلرید، شستشوی فوری نقاط آسیب‌دیده با آب تمیز، و انجام فرآیند غیرفعال‌سازی (Passivation) برای حفظ لایه اکسید محافظ.
- گالینگ (Galling): این پدیده در اتصالات رزوه ای استیل رخ می‌دهد که در آن رزوه ها در حین سفت شدن به یکدیگر می‌چسبند و جوش می‌خورند.
- راهکار: استفاده از روان‌کننده‌های مناسب مانند لانولین یا نوارهای آب‌بندی تفلون مخصوص استیل ضد زنگ.استفاده از گریدهای مختلف استیل (مثلاً ۳۰۴ و ۳۱۶) در یک اتصال رزوه ای نیز می‌تواند گالینگ را کاهش دهد، زیرا هر گرید سختی و نرخ سخت‌شوندگی متفاوتی دارد.
- ترک و شکستگی: دما و فشار بیش از حد تحمل لوله می‌تواند ساختار آن را ضعیف کرده و ریسک بروز مشکل را افزایش دهد.
- راهکار: مدیریت دقیق دما و فشار سیستم، و انتخاب اتصالات با رده و کلاس فشاری مناسب برای شرایط عملیاتی.
تمیزکاری‌های سطحی منظم به حفظ لایه اکسید محافظ بر روی سطح اتصالات کمک می‌کند، مقاومت آن‌ها را در برابر زنگ‌زدگی افزایش داده و طول عمر آن‌ها را زیاد می‌کند.
نتیجه‌گیری
اتصالات استیل به عنوان اجزای حیاتی و چندمنظوره در سیستم‌های لوله‌کشی، نقش بی‌بدیلی در صنایع مختلف ایفا می‌کنند. تنوع آن‌ها از نظر روش ساخت (مانیسمان، درزدار، رزوه ای، جوشی، کلمپی، فلنجی) و شکل هندسی (زانو، سه راهی، تبدیل، کپ و غیره)، امکان طراحی و اجرای سیستم‌های پیچیده و بهینه را فراهم می‌آورد. انتخاب گرید مناسب استیل (مانند ۳۰۴، ۳۱۶، 316L و سایر گریدهای تخصصی) بر اساس ماهیت سیال، دما، و فشار محیط، برای تضمین مقاومت در برابر خوردگی و طول عمر سیستم، امری حیاتی است. این انتخاب، تصمیمی مبتنی بر عملکرد است که هزینه کل مالکیت را بر قیمت خرید اولیه ارجح می‌داند.
کاربردهای تخصصی اتصالات استیل در صنایع حساسی مانند غذایی و دارویی، نفت و گاز، و تصفیه آب، بر اهمیت بهداشت، دوام، و قابلیت اطمینان آن‌ها تأکید دارد. با درک دقیق ویژگی‌ها، مزایا، و محدودیت‌های هر نوع اتصال و گرید، می‌توان انتخابی آگاهانه داشت که منجر به افزایش کارایی، کاهش هزینه‌های نگهداری، و بهبود ایمنی در بلندمدت شود. نگهداری صحیح و توجه به مشکلات رایج نیز به حفظ عملکرد بهینه این اتصالات در طول عمر مفید آن‌ها کمک شایانی می‌کند.
